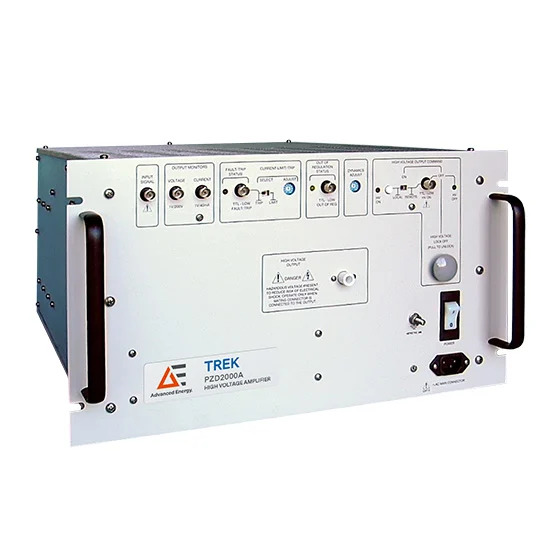

美国Trek PZD2000A 高压高带宽型功率放大器

更新时间:2024-09-20

浏览量:89

  • 品牌:美国Trek
  • 型号:Trek PZD2000A
  • 描述:Trek PZD2000A 高压功率放大器采用全固态设计,可实现高可靠性和低噪声运行。其四象限输出级在整个输出电压范围内吸收和提供负载电流。这可在高电容负载中实现精确的输出响应和高转换速率。输出级受到...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

美国Trek PZD2000A 高压高带宽型功率放大器描述:

数据表

Trek PZD2000A是一款用于精密高功率应用的宽带高压功率放大器。该放大器采用全固态设计,具有高可靠性和低噪声运行。其四象限输出级在整个输出电压范围内吸收和提供负载电流,从而即使在高电容性负载中也能实现精确的输出响应和高转换速率。

Trek PZD2000A 高压功率放大器采用全固态设计,可实现高可靠性和低噪声运行。其四象限输出级在整个输出电压范围内吸收和提供负载电流。这可在高电容负载中实现精确的输出响应和高转换速率。输出级受到全面保护,可防止有源负载、过载或对地电弧产生的过压和过流情况。

产品亮点

直流精度优于满量程的 0.1%

每台设备均提供 NIST 可追溯校准证书

精密电压和电流监控器提供高压输出和负载电流的缓冲低电压表示,用于监控目的或用作闭环系统中的反馈信号

输出级完全防止有源负载、过载或电弧接地产生的过压和过流情况

使用远程高压开/关与自动化或计算机控制系统

调整电流限制或跳闸电平

优化各种负载参数的交流响应

用于介电材料表征、聚合物和陶瓷电晕极化以及压电驱动和控制应用

受益于全固态设计

产品应用

介质电荷材料特性

聚合物和陶瓷电晕充电

压电驱动与控制

产品规格

输出电压范围 双极性:0至±350 V DC或峰值AC
单极性:0至+700 V直流或交流峰值或0至-700 VDC或交流峰值
输出电流范围 双极性:0至±200 mA
单极性:0至±100 mA
输入电压范围 0至±10 V DC或峰值AC,非反相
输入阻抗 25 kW,标称值
直流电压增益 200 V/V
直流电压增益精度 优于满量程的0.1%
直流偏移电压 小于±2 V
输出噪声 小于500 mV rms
转换速率 大于750 V/μs(典型值为10%至90%)
大信号带宽 双极性:直流至大于250 kHz(-3 dB); 直流至90 kHz以上(1%失真)
单极性:直流至200 kHz(-3 dB)以上; 直流至70 kHz以上(1%失真)
小信号带宽 双极性:直流至大于350 kHz(-3 dB)
单极性:直流至大于250 kHz(-3 dB)
尺寸 266 x 482 x 655 mm (10.5 x 19 x 25.8 in)
重量 24.9 kg (55 lb)
工作温度 0 to 40°C (32 to 104°F)
相对湿度 ~75%,非冷凝
输出功率 (W) 800
最大输出电流 (A) ±0.2、±0.4
转换速率 (V/ms) >750000
输出电流范围 (mA) 0 至 ±200 DC,±400 AC
输出电压范围 (V) 0 至 ±2000
