产品介绍

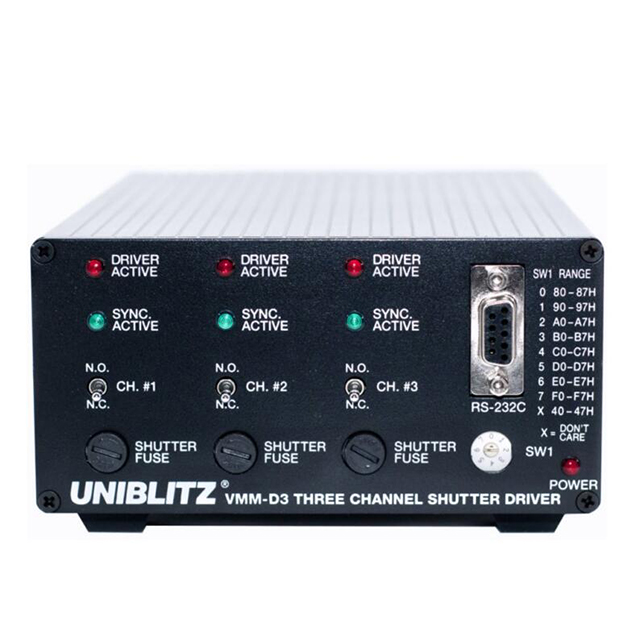

Uniblitz VMM-D3 是一款三通道快门驱动器,能够独立控制最多三个快门。这种紧凑的设计将三个完整的独立快门驱动器放在一个精简的封装中。有源高电平逻辑输入允许完全独立的快门控制。单个输入将同时激活所有通道,并且单个输出可用于监控所有快门同步系统电路何时处于活动状态。三个有源低电平逻辑输出监控每个同步系统输出的状态。还提供可寻址的 RS232-C 串行输入,可通过计算机串行端口控制这些输入,从而允许从单个计算机串行端口控制最多八个 VMM-D3 单元和最多 24 个独立快门。
产品规格
系统特性 | |
重复曝光 | 对于 25 毫米或更小光圈的快门,曝光间隔至少为 50 毫秒 |
35 毫米及更大光圈快门最短 120 毫秒 | |
快门驱动 | 从直流到快门的连续可变曝光频率 |
当多个通道运行时,最大速率降低 75% | |
所有输入 | 输入阻抗 – 4.7K 欧姆 |
输入控制 | 高电平有效 |
接线端子 | 兼容 TTL |
所有输出 | 源阻抗 – 1K |
输出控制 | 低电平有效 |
接线端子 | 兼容 TTL |
常规规格 | 尺寸(高宽深)2.63 x 5.35 x 8.18 英寸(67.0 x 136.0 x 207.9 毫米) |
重量 4.5 磅(2.02 千克) | |
电源 115/230 VAC,50-60 Hz |

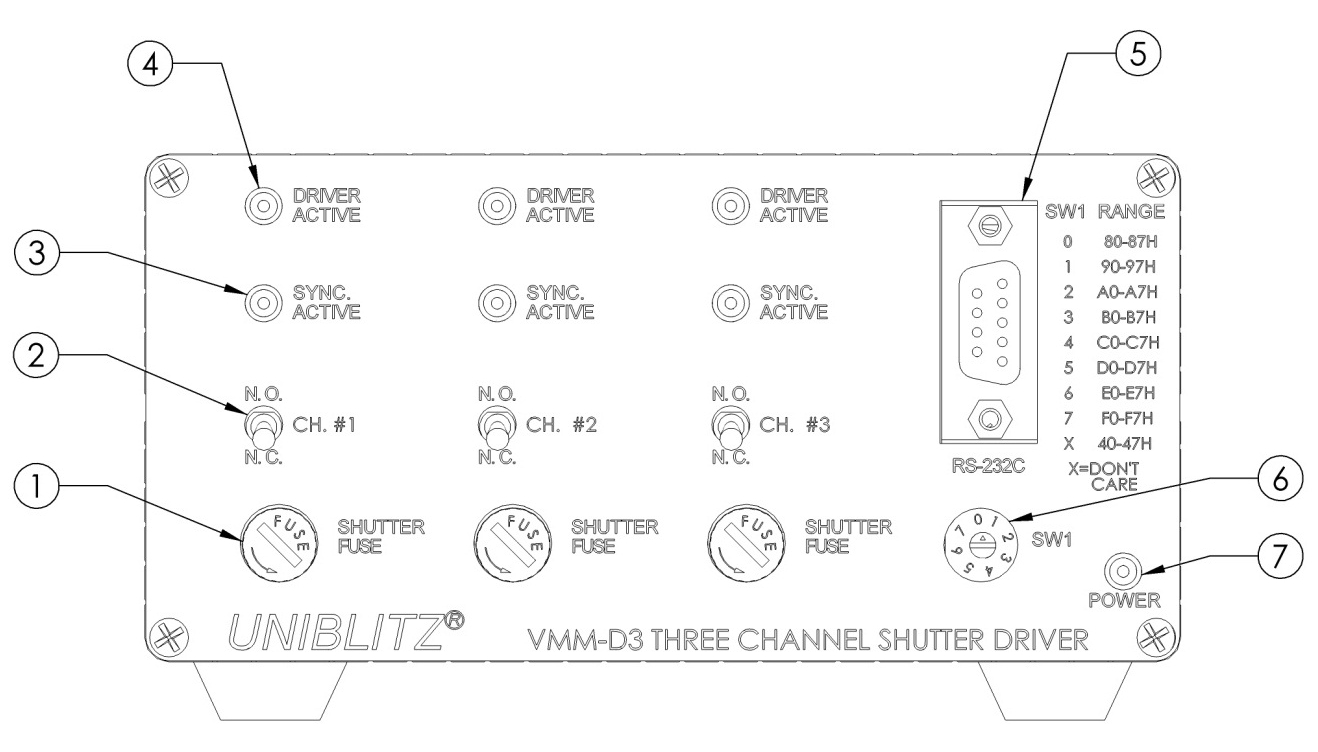

前面板布局
前面板 | |
快门保险丝 (1) | 5 x 20mm,0.6A,“T”延时保险丝用于保护快门输出 - 每个通道一个。 |
常开/常闭开关 (2) | 在每个通道的 VMM-D3 接收到触发信号之前,钥匙开关的位置决定了快门状态。 |
同步活动 LED(3) | 绿色 LED 指示灯指示固态同步输出的状态 - 每个通道一个。 |
驱动器有源 LED (4) | 红色 LED 指示内部快门驱动电路输入何时存在有效信号(每个通道一个)。 |
RS-232C 输入 (5) | DB-9 母连接器可访问 VMM-D3 RS-232C 接口。 |
地址选择开关-SW1 (6) | 选择设备的有效 RS-232C 地址。 |
电源指示灯 (7) | 红色 LED 表示设备已通电。 |

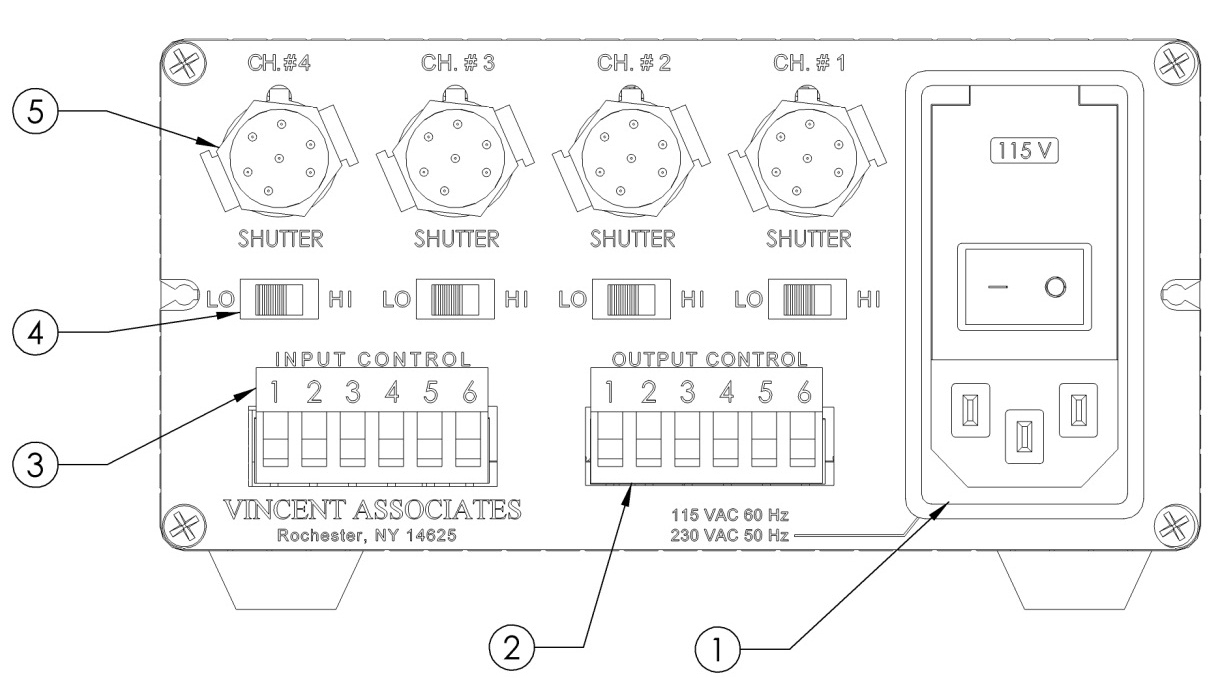

后面板布局
后面板 | |
交流输入模块 (1) | 通过 IEC 公插座连接交流电源线(随附)。VMM-D3/D4 用户手册第 9-1 页、第 15 页和第 32 页介绍了其他功能。 |
输出控制 (2) | 提供来自每个快门通道的电子同步信号输出。输出指示快门电子同步的状态(如果快门配备电子同步)。每个通道一个输出。请参阅 VMM-D3/D4 用户手册第 15-19 页中的接线板布局。低电平有效输出。输出端子 #5 – 当所有同步输出变为低电平时为低电平有效。 |
输入控制 (3) | 为每个通道提供高电平有效控制。输入 TTL 高电平 – 快门打开,输入 TTL 低电平 – 快门关闭。端子 #5 – 高电平有效,输入 TTL 高电平 – 所有快门打开,输入 TTL 低电平 – 所有快门关闭。请参阅 VMM-D3/D4 用户手册第 15-19 页中的端子排布局。 |
LO/HI 选择滑动开关 (4) | “HI”位置允许为 35 毫米及更大的快门选择适当的脉冲能量。“LO”位置适用于 25 毫米及更小光圈的快门。每个通道一个。通道 #4 滑动开关在 VMM-D4 中不起作用。 |
快门输出 (5) 通道 #1-#3 | 通过 7 针母头 WirePro™ 连接器提供与快门的连接。每个通道一个。VMM-D3 中的通道 #4 不可操作。 |
