产品介绍
数据表 用户指南 安装快速指南

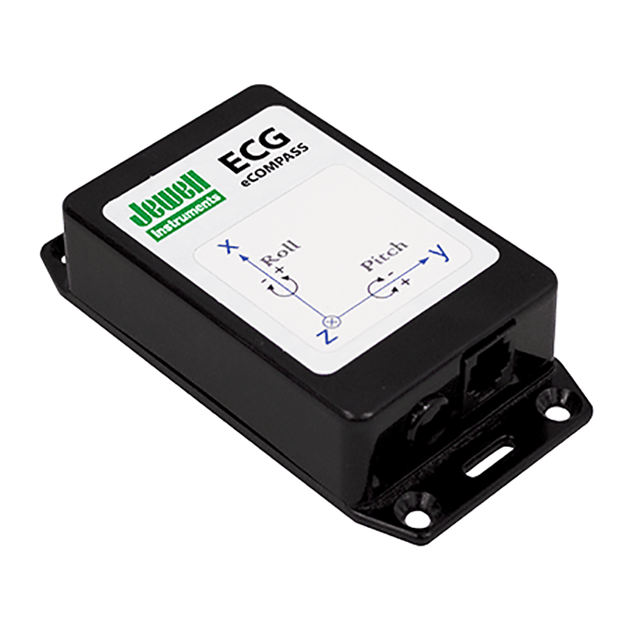

如果您的指南针应用涉及振动、加速度、崎岖地形或恶劣海况，ECG系列这款陀螺稳定电子指南针是一种解决方案，能够优于价格更高的竞争对手。心电图在动态条件下能提供准确的航向、俯仰和滚转。一切都始于一台精密的三轴固态磁力计。两个角速率陀螺独立稳定俯仰和滚转。它们增强了双轴电解倾斜传感器，能够在静态环境中精确测量倾斜。两组独立滤波器，一套用于俯仰，一组用于滚转，结合陀螺仪和电解传感器测量，提供倾斜测量。
产品规格
| 精度（均方根）1 |
±0.5° ±3.0° |
静态，倾斜<35° 俯仰<60° 动态，速率<250°/秒 |
| 重复性 | ±0.3° | 静态，无滤波 |
| 响应时间（毫秒） | 36 | 最小值，无滤波 |
| 俯仰角范围 | ±80° | |
| 倾斜范围 | ±40° | |
| 更新速率（每秒测量次数） | 28 |
| 精度 | ±0.3° | 工厂校准 |
| 重复性 | ±0.2° | 无滤波 |
| 范围 | ±42° | |
| 稳定时间（秒） | 0.5 | 陀螺仪启用 |
| 供电电压（V 直流) |
6 - 45V直流未稳压 5.0V直流稳压 |
最低4.9V直流 |
| 供电电流 |
工作：30mA 采样：10mA 待机：2mA |
典型值 |
| 工作温度 | -40° 至 105°C |
| 存储温度 | -50° 至 150°C |
| 湿度 | 0-90% |
| 外壳材料 |
（ABS）阻燃塑料UL94 VO 或 压铸铝合金（360.1型） |
| 印刷电路板尺寸 | 1.8英寸宽 × 3.0英寸长 × 0.6英寸高 |
| 印刷电路板安装 | 4颗4号螺丝，间距1.4英寸×2.2英寸 |
| 重量 |
塑料：3.2盎司（90.7克） 铝：7.2盎司（204.1克） |
| 连接器 |
8针单排0.1英寸摩擦接头 6针RJ12模块化插座 |
| 信号类型 | RS-232和RS-485 |
| 波特率（bps） | 2400、4800、9600、19200、38400或57600 |
| 字符格式 | 8位数据，无奇偶校验，1位停止位 |
| 输入缓冲区大小 | 110个字符 |
| 输出缓冲区大小 | 110个字符 |
| 输出格式 | NMEA 0183和二进制 |
| 输出数据速率 | 每分钟1到1650句 |
| 工作模式 | 连续或采样 |
| 角度单位 | 度、密位、弧度、16位整数 |
| 尺寸 | 5.43 × 2.38 × 1.22英寸 |
| 特点 |
• 动态性能 • 高静态精度 • 提供RS-232和RS-485输出 • 精确校准 • 单电源工作 • 塑料或铝合金外壳可选 |
| 应用 |
• 机器人技术 • 平台稳定 • 挖掘机械 • 灌溉设备 |
