产品介绍
数据表 用户指南 安装快速指南

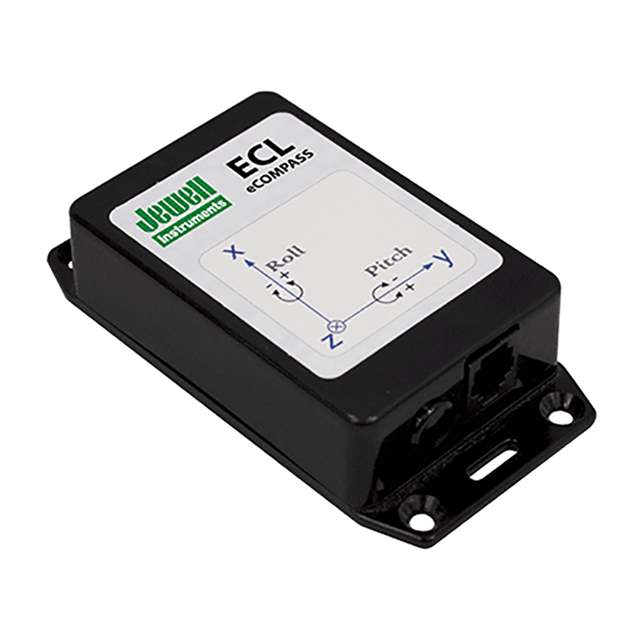

ECL低功耗数字罗盘为商业、工业和军用用户设计。ECL系列对关注各类复杂条件下功耗和航向准确的遥控潜水器和AUV制造商尤为重要。待机模式下，耗电仅50微安，运行模式下仅需15毫安。从唤醒起到后不到十分之一秒即可提供准确的航向数据。配备扩展范围倾斜传感器，支持±60°俯仰和横滚。
产品规格
| 精度（均方根） | ±0.5° | 典型值，倾斜度 <35° 俯仰角 <60° |
| 重复性 | ±0.2° | 无滤波 |
| 响应时间（毫秒） | 75 | 最小值，无滤波 |
| 俯仰角范围 | ±80° | |
| 倾斜范围 | ±42° | ±60° 可选 |
| 更新速率（每秒测量次数） | 14 |
| 精度 | ±0.2° | 工厂校准 |
| 重复性 | ±0.15° | 无滤波 |
| 范围 | ±42° | ±60° 可选 |
| 稳定时间（秒） | 0.5 | 无阻尼 |
| 供电电压（V DD） |
6 - 30V直流未稳压 5.0V直流稳压 |
最低4.9V直流 |
| 供电电流 |
工作：15mA 采样：5mA 待机：50µA |
典型值 |
| 工作温度 | -20° 至 70°C | |
| 存储温度 | -40° 至 125°C | |
| 湿度 | 0 - 90% | 非冷凝 |
| 外壳材料 |
（ABS）阻燃塑料UL94 VO 压铸铝合金（360.1型） |
| 印刷电路板尺寸 | 1.6英寸宽 × 3.0英寸长 × 0.6英寸/0.8英寸高，倾斜传感器需要0.8英寸高 |
| 印刷电路板安装 | 4颗4号螺丝，间距1.4英寸 × 2.2英寸 |
| 重量 |
塑料：3.2盎司（90.7克） 铝：7.2盎司（204.1克） |
| 连接器 |
8针单排0.1英寸摩擦接头 6针RJ12模块化插座 |
| 信号类型 | RS-232或TTL |
| 波特率（比特/秒） | 2400、4800、9600或19200 |
| 字符格式 | 8位数据，无奇偶校验，1位停止位 |
| 输入缓冲区大小 | 90个字符 |
| 输出缓冲区大小 | 110个字符 |
| 输出格式 | NMEA 0183 |
| 输出数据速率 | 每分钟1到1200条语句 |
| 工作模式 | 连续或采样 |
| 角度单位 | 度、密位、弧度、16位整数 |
| 尺寸 | 5.43 × 2.38 × 1.22英寸 |
| 特性 |
• 宽工作温度范围 • 单电源供电 • 低功耗 • 提供RS-232和TTL输出 • 可进行系统内配置和测试 • 塑料或铝合金外壳可选 |
| 应用 |
• 无人驾驶车辆 • 机器人技术 • 气象浮标 • 天线定位 • 船舶导航 |
