更新时间:2025-11-08
浏览量:28
产品介绍
数据表 外形图 eDXI快速入门指南

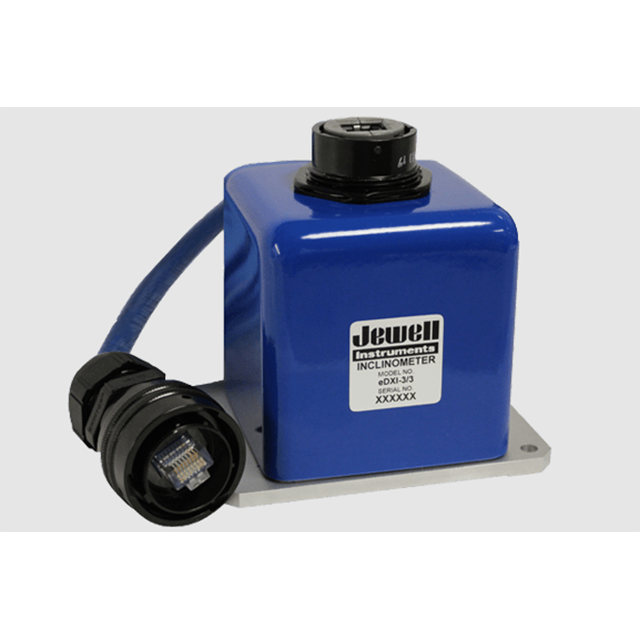

Jewell eDXI-100/200 系列是一款单或双数字倾角仪，具有以太网输出的便利性。它通过以太网供电（需要 PoE 注入器）提供连接，Telnet 是标准通信协议。
产品规格
| 输入范围（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 |
±60.0 |
| 非线性度（%满量程范围最大值）2 | 0.02 | 0.015 | 0.02 | 0.02 | 0.03 |
| 比例因子容差（%最大值） | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 比例因子温度灵敏度（PPM/°C最大值） | 100 | 100 | 100 | 100 | 100 |
| 0°倾斜时的输出（°最大值） | ±0.01 | ±0.01 | ±0.05 | ±0.05 | ±0.05 |
| 0°输出温度灵敏度（°/°C，最大值） | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
| 带宽（-3dB，Hz，标称值）3 | 3 | 6 | 30 | 30 | 30 |
| 横向轴错位（°最大值） | 0.15 | 0.15 | 0.5 | 0.5 | 0.5 |
| 分辨率与阈值（°最大值） | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 上电重复性（°最大值） | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
| 重复性（°最大值） | 0.001 | 0.001 | 0.002 | 0.002 | 0.003 |
| 重量 | 13.8盎司 |
| 尺寸 | 3.75 × 2.88 × 3.63英寸 |
| 特性 |
• 数字输出 • 分辨率0.001° • 机械冲击1500g 1毫秒 1/2正弦波 • 行业标准以太网10Base-T或100Base-TX（自动感应） • 适用于高冲击和振动环境 • PoE（以太网供电） • 低噪声 |
| 应用 |
• 雷达/天线控制 • 结构监测 • 线性加速度/减速度测量 • 自动列车控制（ATC，ATP） |
| 轴数 | 1或2 |
| 供电电压范围（VDC） | 36至57 |
| 启动电压（VDC，最小值） | 42 |
| 噪声（毫度均方根值，最大值） | 2 |
| 输入电流（mA，最大值） | 250 |
| 输入到输出隔离（V峰值脉冲） | 1500 |
| 工作温度范围 | -40°C至+85°C |
| 存储温度范围 | -40°C至+85°C |
| 振动（grms） | 20 |
| 冲击 | 1500g，1毫秒，1/2正弦波 |
| 外壳材料 | 阳极氧化和阿洛丁铝合金 |
| 防护等级（依据IEC 529） | IP65 |
| NEMA外壳等级 | 6 |
| 密封 | MIL-STD-202，方法112 |
| 连接器类型 | 安费诺RJF72B00 |
| 推荐配对连接器 | 安费诺RJF6B |
| 接口 | 以太网10Base-T或100Base-TX（自动感应） |
| 协议 | TCP/IP，UPD/IP，ARP，Telnet，ICMP，SNMP，DHCP，BOOTP，TFTP，AutoIP和HTTP |
| 输出表示 | 度 |
