Products
产品介绍
数据表 外形图

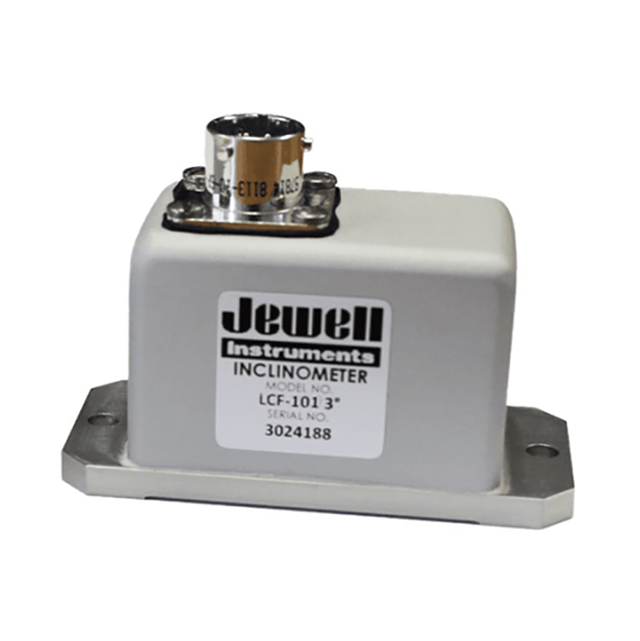

Jewell LCF 系列弯曲悬挂伺服流体阻尼倾角仪是一种 ±1° 至 ±90° 的设备，专为存在高水平冲击和振动的应用而设计。LCF 单元的特点是导通重复性和低的滞后。本机提供针端子连接或 6 针电缆连接。
产品规格
| 输入范围（°） | ±1.0 | ±14.5 | ±30.0 | ±90.0 |
| 满量程输出（直流电压，满量程输出±5%）1 | ±5 | ±5 | ±5 | ±5 |
| 非线性度（最大满量程输出百分比）2 | 0.05 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，标称值） | 286.5 | 20.0 | 10.0 | 5.0 |
| 比例因子温度灵敏度（最大百万分之一/°C） | 100 | 100 | 100 | 100 |
| 带宽（-3dB，赫兹，标称值） | 3.0 | 30.0 | 30.0 | 30.0 |
| 横向轴错位（最大角度） | 0.15 | 0.05 | 1.00 | 1.00 |
| 偏置（伏特，最大值） | 0.500 | 0.100 | 0.100 | 0.050 |
| 0°倾斜温度灵敏度（最大伏特/°C） | 0.015 | 0.001 | 0.0005 | 0.0003 |
| 分辨率和阈值（微）3 | 1 | 1 | 1 | 1 |
| 尺寸 | 3.10 × 1.525英寸 |
| 特性 |
• 直接转向架安装 • 3 - 30赫兹带宽 • 毫克级偏置和比例因子 • 高电平±5伏直流输出 • -40°C至+80°C温度范围 |
| 应用 |
• 重型建筑、平整作业 • 船舶和驳船调平 • 偏差测量 • 钢铁行业连铸 • 武器平台调平 • 飞机飞行控制 • 机器人垂直参考 • 汽车制造悬挂安装 • 地球物理低量程倾斜传感 • 平台定向 • 水坝闸门控制 |
| 输入电压范围（直流电压） | ±12至±18 |
| 输入电流（毫安，最大值） | ±15 |
| 噪声（最大有效值电压） | 0.002 |
| 输出阻抗（欧姆，标称值） | 100 |
| 工作温度范围 | -40°C至+80°C |
| 极限温度范围 | -60°C至+90°C |
| 冲击 | 1000g，1毫秒，半正弦波 |
| 密封 | 环氧树脂 |
