美国Jewell 802型深水潜入式测斜仪系列

更新时间:2026-01-24

浏览量:73

品牌：美国Jewell
型号：802型
描述：802型深水系列测斜仪是801型坚固型测斜仪系列中可完全潜入水下的产品。二者性能特点相同，但深水系列的外壳由一整块316不锈钢加工而成，并采用了高压氯丁橡胶连接器。其耐压等级为250巴（可下潜至250...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

美国Jewell 802型深水潜入式测斜仪系列描述：

A802 数据表  C802 数据表  D802 数据表

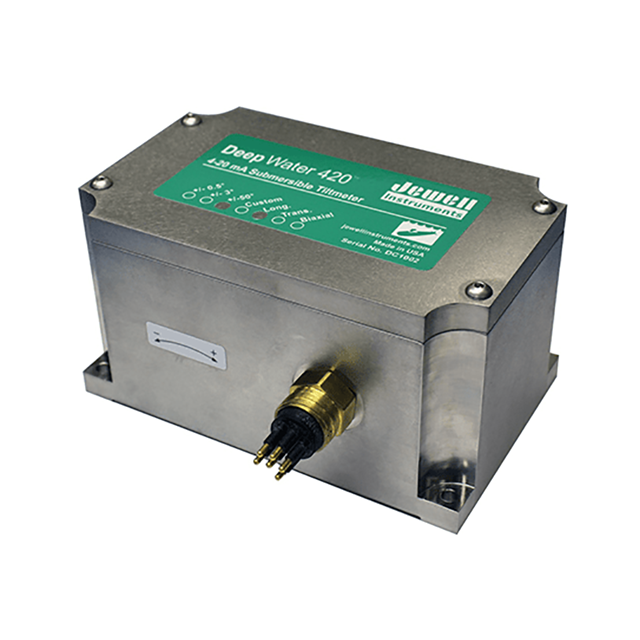

802型深水系列测斜仪是801型坚固型测斜仪系列中可完全潜入水下的产品。二者性能特点相同，但深水系列的外壳由一整块316不锈钢加工而成，并采用了高压氯丁橡胶连接器。其耐压等级为250巴（可下潜至2500米深度）。也可特别订购更高耐压等级的版本。温度额定值取决于氯丁橡胶连接器。使用其他类型的连接器可获得更宽的温度范围。该系列测斜仪有多种配置可供选择，包括单轴（单轴向）或双轴（双轴向）配置，以及模拟、数字或4-20mA电流输出等类型。

产品规格

A802: ±5V

	高增益	标准型	广角型
角度范围（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0006	0.01
重复性（°）	<0.0002	0.001	0.02
非线性度（%）	1	<2	半量程：1 全量程：2
比例因子（°/伏）	0.1	0.6	10
时间常数	1.75秒（二阶巴特沃斯低通滤波器）		0.15秒
Kz温度系数（°/℃）	±0.0002
Ks温度系数（%/℃）	<0.02
输出	±5伏直流电（单端） ±10伏直流电（差分）
通道	倾斜度，温度
输出阻抗（欧姆）	270
温度输出	典型值0.1°C/mV （单端；0°C = 0mV）
电源	8-18伏直流电 @ 8毫安，最大纹波250毫伏，极性反接保护
环境条件	-4至+60°C 工作温度 -30至+100°C 存储温度 IP68
材料	316不锈钢（也提供6AL-4V钛合金）
电缆	6芯导体，两种类型可选： 1) 氯丁橡胶，20AWG，无屏蔽 2) PVC护套，聚丙烯绝缘，24AWG，屏蔽。电缆需单独订购。

C802: 4-20mA

	高增益	标准型	广角型
角度范围（°）	±0.5	±3.0	±50
分辨率（°）	<0.0001	0.0006	0.01
重复性（°）	<0.0002	0.001	0.02
非线性度（%）	1	2	半量程：1 全量程：2
比例因子（°/毫安）	0.625	0.375	6.25
时间常数	0.15秒
Kz温度系数（°/℃）	±0.0002		±0.002
Ks温度系数（%/℃）	<0.04		<0.1
输出	4-20毫安两线电流环（每轴）
通道	倾斜度，温度
输出阻抗（欧姆）	270
温度输出	温度通过2500欧姆热敏电阻测量，范围-50至150°C
电源	(0.02安培 × 电阻 + 10伏直流电) < 电源电压 < 29伏直流电
环境条件	-4至+60°C 工作温度 -40至+85°C 存储温度 IP68 可潜入200米（656.2英尺）
材料	316不锈钢（也提供6AL-4V钛合金）
电缆	6芯导体，氯丁橡胶，20AWG，无屏蔽

D802: 数字型

	高增益	标准型	广角型
角度范围（°）	±0.5	±5.0	±50
分辨率（°）	<0.0001	0.002	0.02
重复性（°）	0.0003	0.002	0.02
非线性度（%）	0.1	0.1	0.1
时间常数	0.15秒
Kz温度系数（°/℃）	±0.001		±0.01
波特率	9600（默认），19200，28800，57600，115200，230400
输出	RS-232，RS-485
输出格式	NMEA XDR，天宝TCM，阿什泰克兼容，简易格式（默认：X，Y，温度，序列号）
通道	X轴倾斜度，Y轴倾斜度，温度
电源	7-25伏直流电 @ 27毫安，最大峰峰值纹波250毫伏，极性反接保护
环境条件	-4至+60°C 工作温度； -30至+100°C 存储温度。 3500 psi（约250巴）
材料	316不锈钢
电缆	6芯氯丁橡胶，可水下连接
