数据表 LCF-2330C 外形图 LCF-2330P 外形图 CF-2330法兰底座外形图

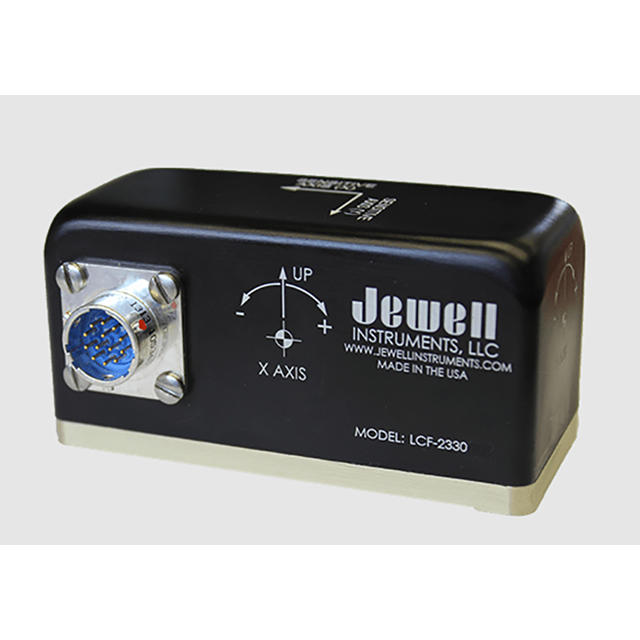

Jewell LCF-2330 系列倾角仪是坚固耐用、高精度 LCF 系列的双轴版本。LCF-2330 的设计经过优化，以小巧方便的封装为需要紧凑型双轴解决方案的应用提供 Jewell 坚固耐用、流体阻尼、弯曲悬架、伺服技术的高精度和可重复性。该产品有多种选项可供选择，包括法兰底座、公制螺纹和温度传感器，可以根据您的个人需求进行定制。
产品规格：LCF-2330：±5V 输出
| 输入范围（°） | ±3.0 | ±5.0 | ±14.5 | ±30.0 | ±90.0 |
| 满量程输出（VDC，满量程输出 ±5%）1 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非线性度（%满量程输出 最大值）2 | 0.05 | 0.05 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，标称值） | 286.5 | 95.54 | 20.0 | 10.0 | 5.0 |
| 比例因子温度灵敏度（PPM/°C 最大值） | 200 | 100 | 100 | 100 | 100 |
| 带宽（-3dB，Hz，标称值） | 3.0 | 3.0 | 30.0 | 30.0 | 30.0 |
| 横向轴错位（° 最大值） | 0.25 | 0.50 | 0.50 | 0.50 | 0.50 |
| 0° 输出（伏特范围） | ±0.75 | ±0.25 | ±0.075 | ±0.05 | ±0.05 |
| 0° 输出温度灵敏度（伏特/°C 最大值） | 0.015 | 0.005 | 0.001 | 0.0005 | 0.0003 |
| 分辨率和阈值（µ）3 | 1 | 1 | 1 | 1 | 1 |
| 轴数 | 2 |
| 输入电压范围（VDC） | ±12 至 ±18 |
| 输入电流（mA，最大值） | 30 |
| 噪声（Vrms，最大值） | 0.002 |
| 输出阻抗（Ω，标称值） | 100 |
| 工作温度范围 | -40°C 至 +80°C |
| 存储温度范围 | -60°C 至 +90°C |
| 振动 | 20 grms |
| 冲击 | 1000g，1 毫秒，半正弦 |
| 密封 | IP65 |
产品规格：LCF-2330-LC：4-20mA 输出
| 输入范围（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±90.0 |
| 满量程输出（mA ±1%）1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| 非线性度（%FRO 最大值）2 | 0.05 | 0.05 | 0.02 | 0.03 | 0.04 |
| 比例因子（mA/g，标称值） | 458.4 | 152.9 | 31.95 | 16.0 | 8.0 |
| 比例因子温度灵敏度（PPM/°C 最大值） | 300 | 300 | 100 | 100 | 100 |
| 带宽（-3dB，Hz，标称值） | 0.5 | 2 | 15 | 20 | 30 |
| 横向轴不对准度（° 最大值） | ±0.50 | ±0.50 | ±0.50 | ±0.50 | ±0.50 |
| 0°输出（mA） | 12 ±0.6 | 12 ±0.6 | 12 ±0.3 | 12 ±0.3 | 12 ±0.3 |
| 0°输出温度灵敏度（伏特/°C 最大值） | 0.024 | 0.009 | 0.002 | 0.001 | 0.001 |
| 分辨率与阈值（µ）3 | 1 | 1 | 1 | 1 | 1 |
| 轴数 | 2 |
| 输入电压范围（VDC） | 20 至 30 |
| 输入电流（mA，最大值） | 90 |
| 噪声（Vrms，最大值） | 0.01 |
| 工作温度范围 | -40°C 至 +80°C |
| 极限温度范围 | -60°C 至 +90°C |
| 振动 | 20 克均方根 |
| 冲击 | 1000g，1 毫秒，半正弦波 |
| 密封 | IP65 |
| 重量 | 10盎司 |
| 尺寸 | 2.03 × 3.63 × 2.1英寸 |
| 特性 |
• ±1° 至 ±90° 输入全范围 • 微弧度分辨率 • 可选内置温度传感器 • ±5 Vdc 输出、4 - 20mA 输出或 0 - 5V 输出 • 0° 输出温度稳定性 • 可提供 RoHS 合规性 |
| 应用 |
• 雷达与天线调平 • 武器平台调平 • 驳船和海上平台控制 • 偏差测量 • 二轴机床调平 • 桥梁结构监测 • 潜水器控制反馈 • 海上平台稳定性 • 生产/制造工艺 • 航空航天工业设备 |
