数据表 LCF-300C 外形图 LCF-300P 外形图

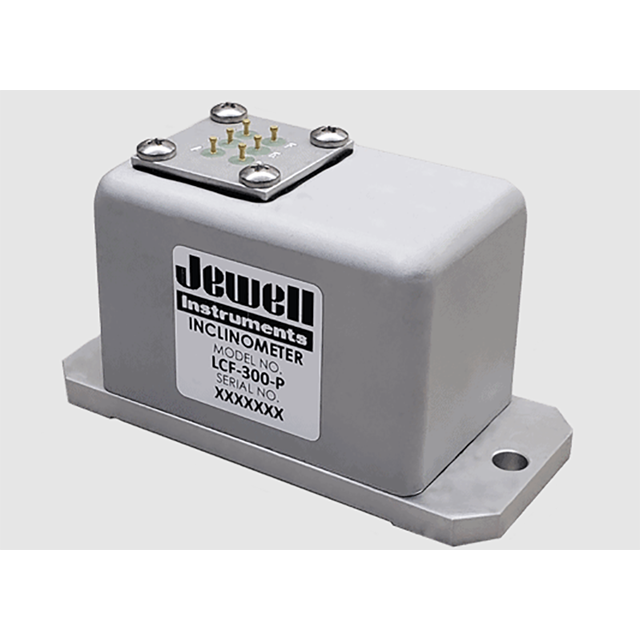

Jewell LCF-300系列弯曲悬挂伺服流体阻尼倾角仪是一种 ±1° 至 ±90° 的设备，专为存在高水平冲击和振动的应用而设计。LCF-300 装置的特点是导通可重复性佳，滞后低。它提供三种不同的版本（D、L 或 S），不同的输入和输出，并带有 6 针连接器或针端子选项，以满足您的特定需求。
产品规格：LCF-300-D：±5V 输出
| 输入范围（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 | ±90.0 |
| 满量程输出（VDC，满量程输出 ±5%）1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非线性度（%满量程输出 最大值）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，标称值） | 285.5 | 95.5 | 20.0 | 10.0 | 5.8 | 5.0 |
| 比例因子温度灵敏度（PPM/°C 最大值） | 350 | 300 | 100 | 60 | 60 | 60 |
| 带宽（-3dB，Hz，标称值） | 0.5 | 2 | 15 | 20 | 30 | 30 |
| 横向轴不对准度（° 最大值） | ±0.25 | ±0.25 | ±0.50 | ±0.50 | ±0.50 | ±0.50 |
| 0° 输出（伏特范围） | ±0.10 | ±0.04 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| 0° 输出温度灵敏度（伏特/°C 最大值） | 0.015 | 0.005 | 0.001 | 0.0005 | 0.0004 | 0.0003 |
| 分辨率与阈值（µ）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 轴数 | 1 |
| 输入电压范围（VDC） | ±12 至 ±18 |
| 噪声（Vrms，最大值） | 0.002 |
| 输入电流（mA，最大值） | ±15 |
| 输出阻抗（欧姆，标称值） | 10 |
| 工作温度范围 | -40°C 至 +80°C |
| 存储温度范围 | -60°C 至 +90°C |
| 冲击 |
1500g，0.5 毫秒，半正弦波 |
| 密封 | IP65 |
LCF-300-L：4-20mA 输出
| 输入范围（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 | ±90.0 |
| 满量程输出（mA ±1%）1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| 非线性度（%FRO 最大值）2 | 0.05 | 0.03 | 0.03 | 0.03 | 0.03 | 0.05 |
| 比例因子（mA/g，标称值） | 458.4 | 152.9 | 32.0 | 16.0 | 9.2 | 8.0 |
| 比例因子温度灵敏度（PPM/°C 最大值） | 350 | 300 | 100 | 60 | 60 | 60 |
| 带宽（-3dB，Hz，标称值） | 0.5 | 2 | 15 | 20 | 30 | 30 |
| 横向轴偏移（° 最大值） | ±0.25 | ±0.25 | ±0.50 | ±0.50 | ±0.50 | ±0.50 |
| 0° 输出（mA） | 12 ±0.6 | 12 ±0.6 | 12 ±0.3 | 12 ±0.3 | 12 ±0.3 | 12 ±0.3 |
| 0° 输出温度灵敏度（伏特/°C 最大值） | 0.024 | 0.01 | 0.002 | 0.001 | 0.001 | 0.0008 |
| 分辨率和阈值（µ）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 轴数 | 1 |
| 输入电压范围（VDC） | 20至30 |
| 噪声（Vrms，最大值） | 0.002 |
| 输入电流（mA，最大值） | 40 |
| 工作温度范围 | -55°C至+85°C |
| 存储温度范围 | -60°C至+90°C |
| 冲击 | 500g，1毫秒，½正弦波 |
| 密封 | IP65 |
LCF-300-S：0-5V 输出
| 输入范围（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 | ±90.0 |
| 满量程输出（VDC ±0.5%）1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| 非线性度（%FRO 最大值）2 | 0.05 | 0.04 | 0.02 | 0.02 | 0.02 | 0.02 |
| 比例因子（伏特/克，标称值） | 143.2 | 47.8 | 10.0 | 5.0 | 2.9 | 2.5 |
| 比例因子温度灵敏度（PPM/°C 最大值） | 350 | 150 | 100 | 60 | 60 | 60 |
| 带宽（-3dB，Hz，标称值） | 0.5 | 2 | 15 | 20 | 30 | 30 |
| 横向轴偏移（° 最大值） | 0.25 | 0.50 | 0.50 | 0.50 | 1.0 | 1.0 |
| 0° 输出（mA） | 2.48 至 2.52 | 2.48 至 2.52 | 2.48 至 2.52 | 2.48 至 2.52 | 2.48 至 2.52 | 2.48 至 2.52 |
| 0° 输出温度灵敏度（伏特/°C 最大值） | 0.0015 | 0.005 | 0.001 | 0.0005 | 0.0004 | 0.0003 |
| 分辨率与阈值（µ）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 轴数 | 1 |
| 输入电压范围（VDC） |
+9 至 +18 |
| 噪声（Vrms，最大值） | 0.002 |
| 输入电流（mA，最大值） | 40 |
| 输出阻抗（欧姆，标称值） | 1 |
| 工作温度范围 |
-40°C 至 +80°C |
| 存储温度范围 | -60°C 至 +90°C |
| 冲击 | 1500g，0.05 毫秒，半正弦波 |
| 密封 | IP65 |
| 重量 | 8.11 盎司 |
| 尺寸 | 1.38 × 3.10 × 1.82 英寸 |
| 特性 |
• 微弧度分辨率 • 可提供温度补偿 • 成本低于传统力传感器 • 可提供 ±5V DC、0-5V DC 和 4-20mA 输出 • 可提供多种输入电源选项 • 符合 RoHS 标准 |
| 应用 |
• 高精度岩土工程 • 石油和天然气、立管倾斜监测 • 铁路轨道维护设备 • 路面剖面测量车 • 车辆车轮定位 • 机器人技术 |
