Products
产品介绍
数据表 外形图

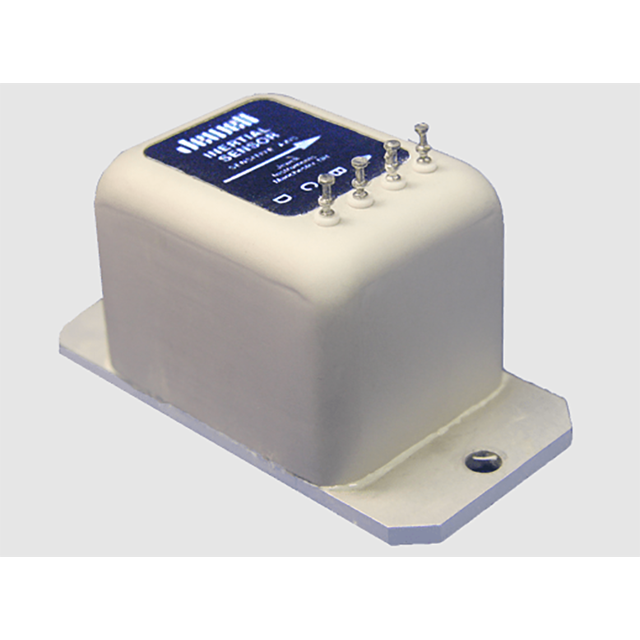

Jewell LCI系列弯曲悬挂伺服倾角仪是一款 ±3° 至 ±90° 设备，专为低频倾斜传感应用而设计。LCI 单元的特点是导通可重复性和低的滞后。
产品规格
| 输入范围（°） | ±3.0 | ±5.0 | ±10.0 | ±14.5 | ±30.0 | ±90.0 |
| 满量程输出（VDC，满量程输出±5%）1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非线性度（%满量程输出，最大值）2 | 0.05 | 0.05 | 0.05 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，标称值） | 95.5 | 57.4 | 28.8 | 20.0 | 10.0 | 5.0 |
| 比例因子温度灵敏度（PPM/°C，最大值） | 100 | 100 | 100 | 100 | 100 | 100 |
| 带宽（-3dB，Hz，标称值） | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 | 5.0 |
| 横向轴错位（°，最大值） | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
| 0°输出范围（伏特） | ±0.1 | ±0.6 | ±0.075 | ±0.05 | ±0.05 | ±0.025 |
| 0°输出温度灵敏度（伏特/°C，最大值） | 0.0048 | 0.0029 | 0.0014 | 0.0003 | 0.0003 | 0.0003 |
| 分辨率和阈值（微弧度）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 尺寸 | 1.53英寸 |
| 特性 |
• 标准5Hz带宽截止 • 经济实惠 - 高精度 • 可分辨角度大于1微弧度 • 比例因子温度灵敏度100ppm/°C • -55°C至+85°C工作温度范围 |
| 应用 |
• 机器人定向 • 天线调平 • 实验室测试 • 望远镜垂直参考校准 • 车辆车轮定位 • 运动检测系统 • 教育研究 • 列车倾斜控制系统 • 列车自动化控制 • 隧道倾斜测量 • 轨道监测和测试 |
| 轴数 | 1 |
| 输入电压范围（VDC） | ±12至±18 |
| 输入电流（mA，最大值） | 30 |
| 输出阻抗（Ω，标称值） | 100 |
| 噪声（Vrms，最大值） | 0.001 |
| 工作温度范围 | -55°C至+85°C |
| 存储温度范围 | -60°C至+90°C |
| 冲击 | 3英尺跌落 |
| 密封 | MIL-STD-202，方法112 |
