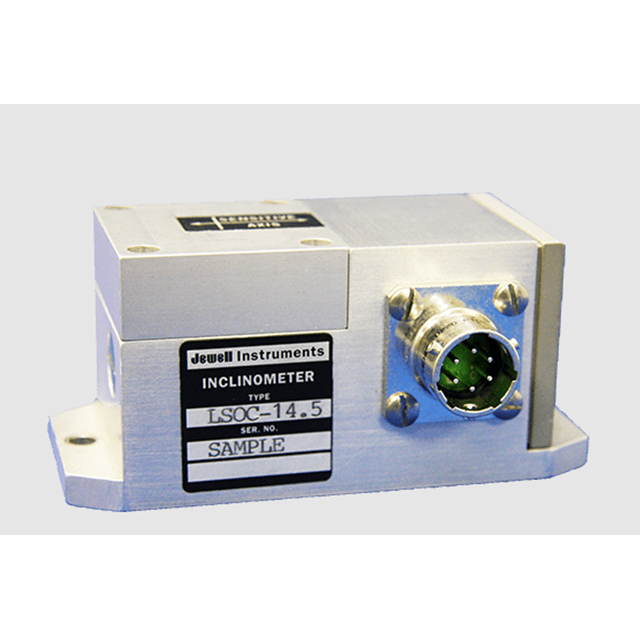

Jewell LSO系列流体阻尼、弯曲悬架、伺服倾角仪是一种精密的内级传感仪器，是 Jewell的解决方案，旨在满足各种商业、工业和航空航天应用的需求。LSO 系列采用流体阻尼设计。装置可配备 6 针连接器或引脚端子，并提供 ±5V 和 4-20mA 输出。
产品规格：LSO：±5V 输出
| 输入范围（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±45.0 | ±90.0 |
| 满量程输出（直流电压，满量程输出±5%）1 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 非线性度（最大满量程输出百分比）2 | 0.05 | 0.05 | 0.02 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，标称值） | 286.5 | 95.5 | 20.0 | 10.0 | 7.071 | 5.0 |
| 比例因子温度灵敏度（最大PPM/°C） | 400 | 300 | 100 | 60 | 60 | 60 |
| 带宽（-3dB，赫兹，标称值） | 0.5 | 2 | 15 | 20 | 20 | 40 |
| 横向轴错位（最大°） | 0.1 | 0.15 | 0.25 | 0.5 | 1.00 | 1.00 |
| 0°输出（电压范围） | ±0.1 | ±0.04 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| 0°输出温度灵敏度（最大伏特/°C） | 0.005 | 0.003 | 0.001 | 0.0005 | 0.0004 | 0.0003 |
| 分辨率与阈值（微）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 轴数 | 1 |
| 输入电压范围（直流电压） | ±12至±18 |
| 输入电流（最大毫安） | 15 |
| 输出阻抗（标称欧姆） | 100 |
| 噪声（最大有效值电压） | 0.002 |
| 外壳材料 | 阳极氧化铝 |
| 防护等级（依据IEC 529） | IP68 |
| 紧固件尺寸3 | #8-32（M4X0.7） |
| 钢制紧固件扭矩4 | 10英寸磅（1.0牛米） |
| Jewell连接器部件号 | 62101011-000 |
| 表面平整度3 | 0.003（0.0765毫米） |
LSO-L：4-20mA 输出
| 输入范围（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±90.0 |
| 满量程输出（mA ±1%）1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| 非线性度（%FRO 最大值）2 | 0.05 | 0.05 | 0.10 | 0.10 | 0.05 |
| 比例因子（mA/g，标称值） | 458.4 | 152.6 | 32.0 | 16.0 | 8.0 |
| 比例因子温度灵敏度（PPM/°C 最大值） | 400 | 300 | 100 | 100 | 100 |
| 带宽（-3dB，Hz，标称值） | 0.3 | 2 | 15 | 20 | 30 |
| 横向轴失准（° 最大值） | 0.15 | 0.25 | 0.50 | 1.00 | 1.00 |
| 0° 输出（mA） | 12 ±0.6 | 12 ±0.6 | 12 ±0.3 | 12 ±0.3 | 12 ±0.3 |
| 0° 倾斜时输出温度灵敏度（mA/°C 最大值） | 0.015 | 0.01 | 0.0032 | 0.0032 | 0.0016 |
| 分辨率和阈值（µ）3 | 1 | 1 | 1 | 1 | 1 |
| 输入电压范围（VDC） | 20 至 30（标称 24） |
| 输入电流（mA，最大值） | 40 |
| 噪声（Vrms，最大值） | 0.01 |
| 工作温度范围 | -18°C 至 +71°C |
| 存储温度范围 | -40°C 至 +71°C |
| 冲击 | 1500g，0.5 毫秒，半正弦 |
| 振动 | 20 grms |
| 外壳材料 | 阳极氧化铝 |
| 防护等级（依据 IEC 529） | IP68 |
| 紧固件尺寸3 | #8-32（M4X0.7） |
| 钢制紧固件扭矩4 | 10 英寸磅（1.0 牛米） |
| Jewell 连接器部件号 | 62101011-000 |
| 表面平整度3 | 0.003（0.0765 毫米） |
| 重量 | 13盎司 |
| 尺寸 | 3.64 × 1.6 × 1.7英寸 |
| 特性 |
• 高的分辨率和低于满量程输出0.0005%的低迟滞性。 • 设计极为坚固，可承受超过1500g的冲击和20 grms的振动。 • 可响应小至0.000006英寸/英尺的坡度变化。 • 高精度闭环力平衡传感器技术。 • 低白噪声谱密度优于0.15µV/平方根赫兹 • 提供符合RoHS标准的版本 |
| 应用 |
• 钢铁加工 • 连铸 • 电弧炉 • 怠速控制 • 重型建筑 • 铺路 • 平整 • 采矿 • 隧道掘进 • 倾覆检测 • 结构监测 • 列车自动控制 • 轨道调平和打磨 • 轨道基础分析 |
