产品介绍
数据表 LSOX-P 外形图 LSOX-C 外形图 LSOX-W 外形图

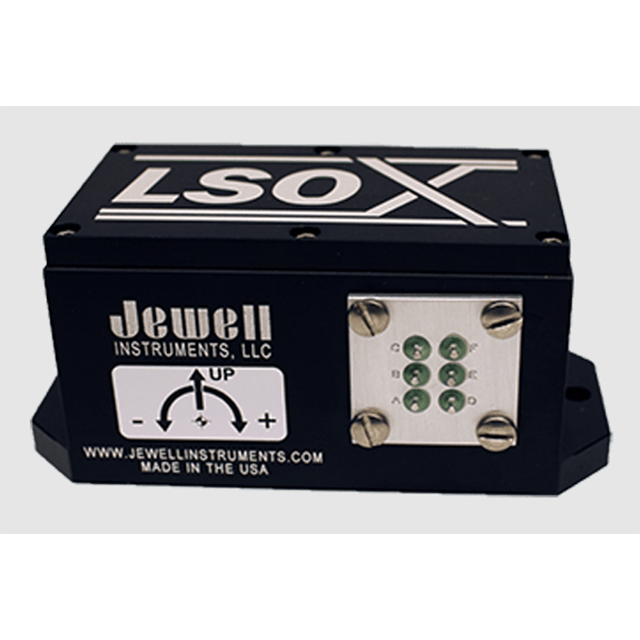

Jewell LSOX 单轴模拟倾角仪系列是一款坚固耐用的高精度倾斜传感器，为在极端条件下发挥性能而设计。这些符合 RoHS 标准的传感器具有流体阻尼机制，可在高冲击和振动环境中提供噪声抑制以及输出稳定性。单元提供 6 针连接器、针端子或飞线，并提供三种不同的输出版本（D、L 和 S）。LSOX-S 具有 CE 认证。
产品规格：LSOX-D：±5V 输出
| 输入范围（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 | ±90.0 |
| 满量程输出（直流电压 ±0.5%）1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| 非线性度（%满量程输出，最大值）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，标称值） | 143.2 | 47.8 | 10.0 | 5.0 | 2.9 | 2.5 |
| 比例因子温度灵敏度（百万分之一/°C，最大值） | 350 | 300 | 100 | 60 | 60 | 60 |
| 带宽（-3dB，赫兹，标称值） | 0.5 | 2 | 15 | 20 | 30 | 30 |
| 横向轴错位（°，最大值） | ±0.25 | ±0.25 | ±0.50 | ±0.50 | ±0.50 | ±0.50 |
| 0°输出（直流电压，标称值） | ±0.10 | ±0.04 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| 0°输出温度灵敏度（伏特/°C，最大值） | 0.0015 | 0.005 | 0.001 | 0.0005 | 0.0004 | 0.0003 |
| 分辨率与阈值（微）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 轴数 | 1 |
| 输入电压范围（直流电压） | ±20 至 ±30 |
| 噪声（均方根电压，最大值） | 0.002 |
| 输入电流（毫安，最大值） | 40 |
| 工作温度范围 | -40°C 至 +80°C |
| 存储温度范围 | -60°C 至 +90°C |
| 冲击 |
1500g，0.5毫秒，半正弦波 |
| 密封等级 | IP66 |
LSOX-L：4-20mA 输出
| 输入范围（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 | ±90.0 |
| 满量程输出（mA ±1%）1 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 | 4-20 |
| 非线性度（%FRO 最大值）2 | 0.05 | 0.03 | 0.03 | 0.03 | 0.03 | 0.05 |
| 比例因子（mA/g，标称值） | 458.4 | 152.9 | 32.0 | 16.0 | 9.2 | 8.0 |
| 比例因子温度灵敏度（PPM/°C 最大值） | 350 | 300 | 100 | 60 | 60 | 60 |
| 带宽（-3dB，Hz，标称值） | 0.5 | 2 | 15 | 20 | 30 | 30 |
| 横向轴错位（° 最大值） | ±0.25 | ±0.25 | ±0.50 | ±0.50 | ±0.50 | ±0.50 |
| 0° 输出（mA） | 12 ±0.6 | 12 ±0.6 | 12 ±0.3 | 12 ±0.3 | 12 ±0.3 | 12 ±0.3 |
| 0° 输出温度灵敏度（伏特/°C 最大值） | 0.024 | 0.01 | 0.002 | 0.001 | 0.001 | 0.0008 |
| 分辨率和阈值（µ）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 轴数 | 1 |
| 输入电压范围（VDC） | 20 至 30 |
| 噪声（Vrms，最大值） | 0.002 |
| 输入电流（mA，最大值） | 40 |
| 工作温度范围 | -40°C 至 +80°C |
| 存储温度范围 | -60°C 至 +90°C |
| 冲击 |
1500g，0.5 毫秒，½ 正弦 |
| 密封 | IP66 |
LSOX-S：0-5V 输出
| 输入范围（°） | ±1.0 | ±3.0 | ±14.5 | ±30.0 | ±60.0 | ±90.0 |
| 满量程输出（VDC ±0.5%）1 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 | 0-5 |
| 非线性度（%FRO 最大值）2 | 0.05 | 0.02 | 0.02 | 0.02 | 0.02 | 0.05 |
| 比例因子（伏特/g，标称值） | 143.2 | 47.8 | 10.0 | 5.0 | 2.9 | 2.5 |
| 比例因子温度灵敏度（PPM/°C 最大值） | 350 | 300 | 100 | 60 | 60 | 60 |
| 带宽（-3dB，Hz，标称值） | 0.5 | 2 | 15 | 20 | 30 | 30 |
| 横向轴错位（° 最大值） | ±0.25 | ±0.25 | ±0.50 | ±0.50 | ±0.50 | ±0.50 |
| 0° 输出（VDC 标称值） | ±0.10 | ±0.04 | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| 0° 输出温度灵敏度（伏特/°C 最大值） | 0.0015 | 0.005 | 0.001 | 0.0005 | 0.0004 | 0.0003 |
| 分辨率和阈值（µ）3 | 1 | 1 | 1 | 1 | 1 | 1 |
| 轴数 | 1 |
| 输入电压范围（VDC） |
+9 至 +18 |
| 噪声（Vrms，最大值） | 0.002 |
| 输入电流（mA，最大值） | 40 |
| 输出阻抗（Ω，标称值） | 1 |
| 工作温度范围 |
-55°C 至 +85°C |
| 存储温度范围 | -60°C 至 +90°C |
| 冲击 | 500g，1 毫秒，半正弦波 |
| 密封 | IP65 |
| 重量 | 13盎司 |
| 尺寸 | 3.64 × 1.60 × 1.68英寸 |
| 特点 |
• 坚固 • 高精度 • 可提供温度补偿 • 可提供±5V直流电、0-5V直流电和4-20mA输出 • 可提供可变输入 • 符合RoHS标准 |
| 应用 |
• 高精度岩土工程 • 石油和天然气、立管倾斜监测 • 铁路线路维护设备 • 路面剖面测量车 • 车辆车轮定位 • 机器人技术 |
