PLD-2C 数据手册

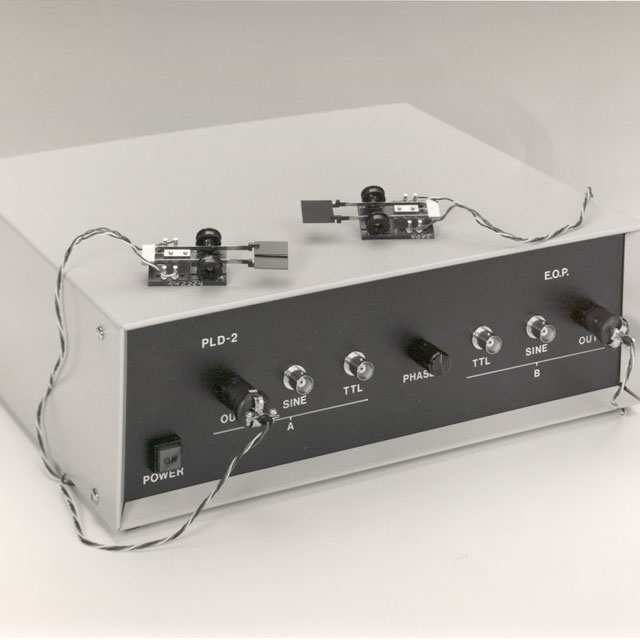

PLD-2C驱动器相位锁定两个斩波器。[子]系统由两个谐振光学斩波器(CH型)组成,即斩波器“A”和斩波器“B”,采用主/从模式运行,以提供超稳定的调制光束运动。该系统可作为“独立”单元在实验室中使用,或作为便携式仪器使用,亦可集成到更大的仪器或系统中。

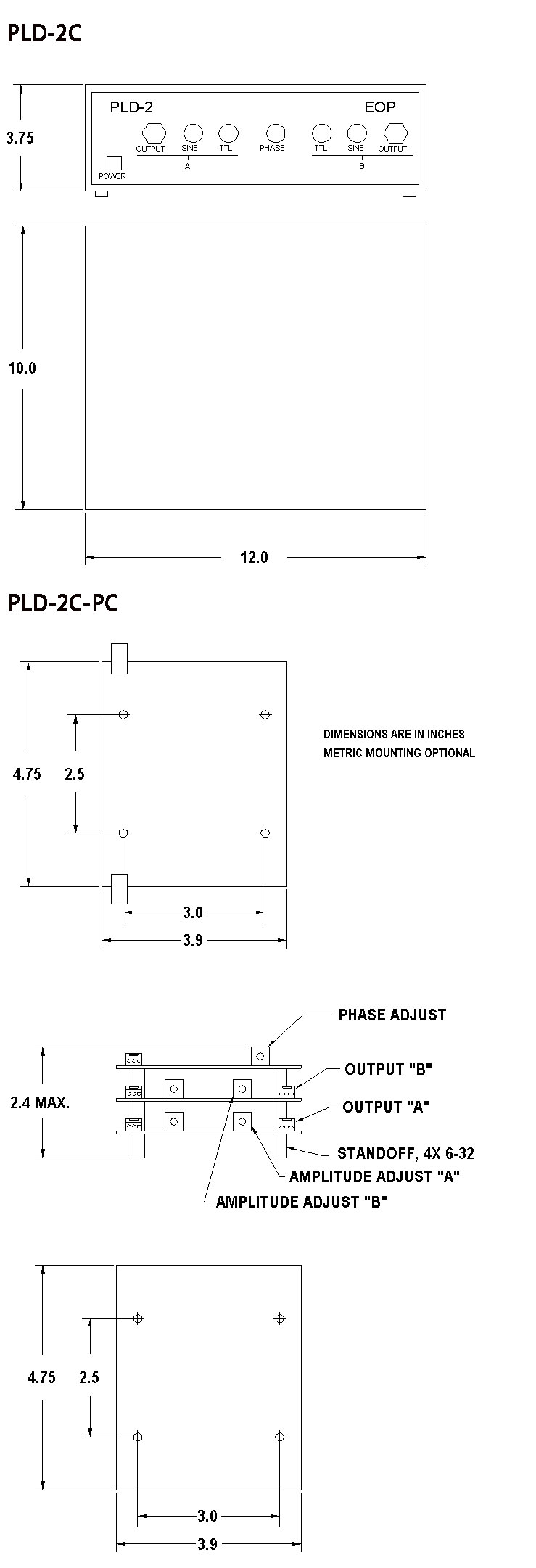

斩波器"B"与斩波器"A"相位锁定(次级锁定于初级)。与主机的相位关系在出厂时根据客户要求设定(0°至360°),且可在+/-45°范围内通过前面板进行调节。驱动器可以是带有前面板控制和内部电源的全集成驱动器,也可以是印刷电路板级驱动器。外壳驱动器的尺寸为:12" × 10" × 3.8"。PLD-2C-PC驱动器是印刷电路板级驱动器,需要外部+/-15V直流电源。
| PLD-2C-PC | 板级驱动器,需要外部+/-12V至+/-15V直流电源。 |
|---|---|
| PLD-2C-110 | 外壳驱动器(12" × 10" × 3.8"),工作电压为110V AC。 |
| PLD-2C-220 | 外壳驱动器(12" × 10" × 3.8"),工作电压为220V AC。 |
| PLD-2C-110/220 | 外壳驱动器(12" × 10" × 3.8"),工作电压为220V AC。 |
| 电源 | 电源开关,用于将驱动器“开启” |
| 锁定模式 | 斩波器在主/从模式下相位锁定 |
| 振荡器模式 | 斩波器在谐振频率下自激振荡(未锁定) |
| 相位控制电位器 | 斩波器之间的相位调整,+/- 45度 |
| 监视器 A & B | 每个斩波器的位置输出,BNC连接器 |
| 振幅 A & B | 每个斩波器的振幅调节电位器 |
| 输出 A 和 B | 输出连接器,用于与每个斩波器互连 |
| 频率范围 | 10 Hz 至 16 kHz |
| 监视器 | 模拟位置输出,最大 +/-5V,每个斩波器最大负载 1K 欧姆 |
| 相位调节范围 | +/-45° 最小 |
| 相稳定性 | 0.01% |
| 相关系 | 工厂按客户规格设置 |
| 工作温度范围 | 仅限室温 |
| 电源输入 | 110V 交流电或 220V 交流电,50-60 Hz,20W |
