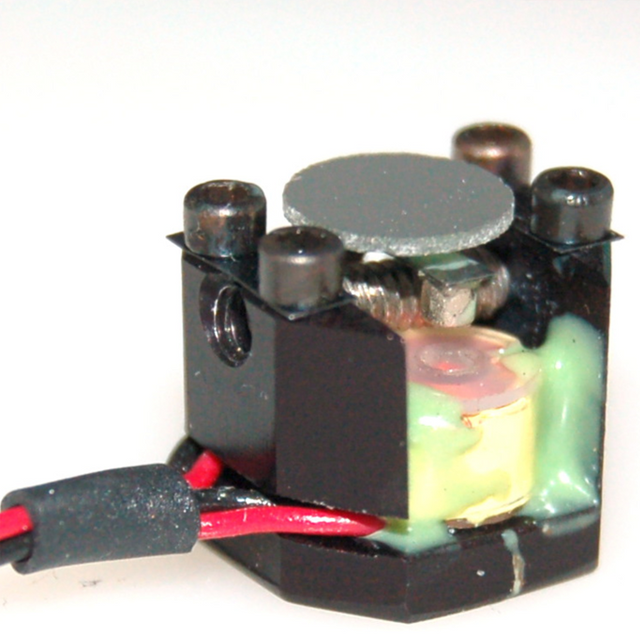

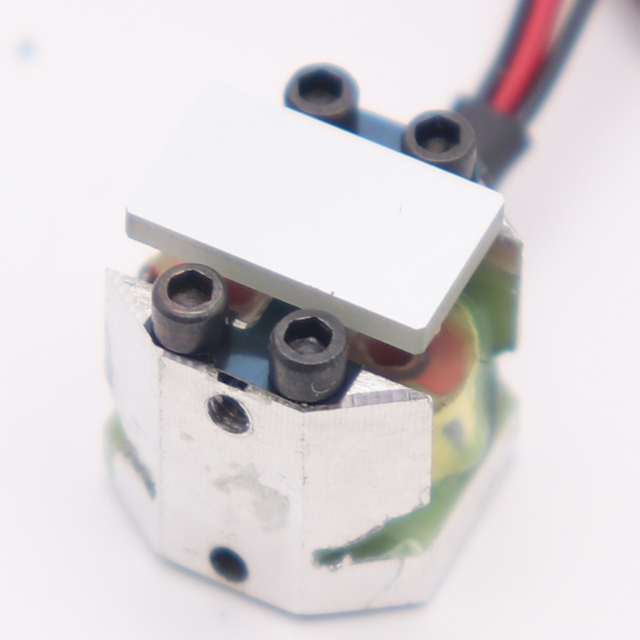

SC-2 极微型谐振扫描器

更新时间:2026-05-06

浏览量:17

品牌：美国EOPC
型号：SC-2
描述：SC-2型微型超小型固定频率谐振光学扫描器是当前市面上尺寸极小的新型机械扫描器。它是一款电磁驱动的动镜装置，可使光束产生连续的正弦运动。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SC-2 Pico Resonant Scanner Description：

数据表

SC-2型微型超小型固定频率谐振光学扫描器是当前市面上尺寸极小的新型机械扫描器。它是一款电磁驱动的动镜装置，可使光束产生连续的正弦运动。镜片组件固定在一条绷紧的带簧中央。SC-2型扫描器的扫描频率范围为100Hz至1000Hz，可在该范围内固定任一数值。扫描角度与频率成反比，并取决于反射镜尺寸。标准工作温度为0°C至+55°C。其他温度范围和真空工作环境可按需提供。

器件的高Q值确保了频率稳定性和低电驱动功率。高弯曲刚度可有效抵御冲击和振动，并实现低摆动与优异的扫描重复性。在其固有频率下谐振，使该器件成为众多要求良好成像和低失真应用的理想之选，且可实现长寿命运行。该扫描器特别适合专用的、大批量的OEM工业应用。SC-2型扫描器能轻松装入尺寸极小的系统和便携式仪器中。

扫描器在谐振频率下的工作由正反馈放大器（ED型驱动器）或AGC驱动器维持。AGC驱动器可提供更高的幅度稳定性（0.01%）和位置输出信号。

特点与优势：

从100 Hz至1 kHz范围内选择一个固定频率
扫描角度可达50°峰-峰光学角
反射镜尺寸可达10×6mm
支持垂直或水平安装
微型尺寸、重量轻
驱动电子器件功耗低
坚固耐用，无易损件
免维护
高可靠性
耐受冲击和振动
频率稳定性高（至0.05%）
可高/低温工作¹
可真空工作（至10⁻¹⁰ Torr）¹
无抖动工作
无电磁干扰（EMI）辐射
可提供反射镜位置输出信号
标准配置为增强铝涂层玻璃反射镜，可选红外及紫外涂层¹

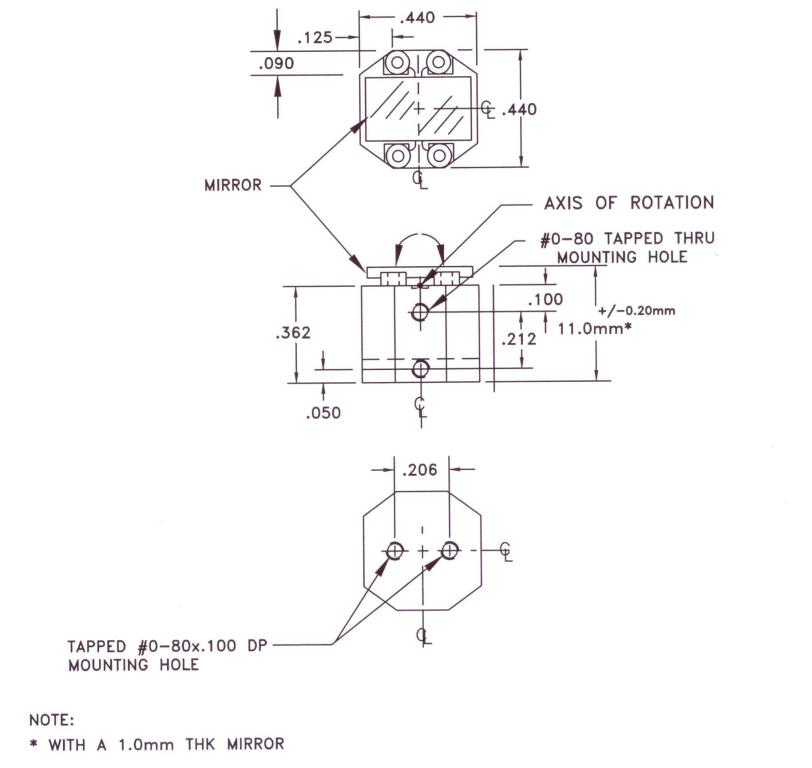

图纸：

应用领域包括：: 腔内Q开关、共聚焦显微镜、癌症诊断、眼科成像、自适应光学、光学相干断层扫描（OCT）、X射线技术、DNA测序、脑成像、认知识别检测、牙科、皮肤科、发育生物学、NDE/NDT、肿瘤学，以及光学相干显微成像（OCM）的高分辨率成像、激光扫描器、图像与模式的形成及识别、打印机、生物医学成像、质量检测、荧光显微镜、半导体成像、卷材检测、工艺验证、掩模检测和机器视觉等。

从100Hz至1000Hz范围内选择一个固定频率。以下参数仅供参考。

型号	扫描角度（峰-峰光学度）	反射镜尺寸 (mm)	频率 (Hz ±10%)
SC-2-2	50°	直径6	230
SC-2-2	50°	7×6	200
SC-2-2	50°	10×6	125
SC-2-3	40°	直径6	360
SC-2-3	40°	7×6	300
SC-2-3	40°	10×6	200
SC-2-4	30°	直径6	550
SC-2-4	30°	7×6	450
SC-2-4	30°	10×6	275
SC-2-5	20°	直径6	800
SC-2-5	20°	7×6	650
SC-2-5	20°	10×6	385
