SC-3 微型谐振扫描器

更新时间:2026-05-06

浏览量:13

品牌：美国EOPC
型号：SC-3
描述：SC-3型超小型固定频率谐振光学扫描器是目前市面上非MEMS（微机电系统）设计的极小尺寸机械扫描器。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SC-3 微型谐振扫描器描述：

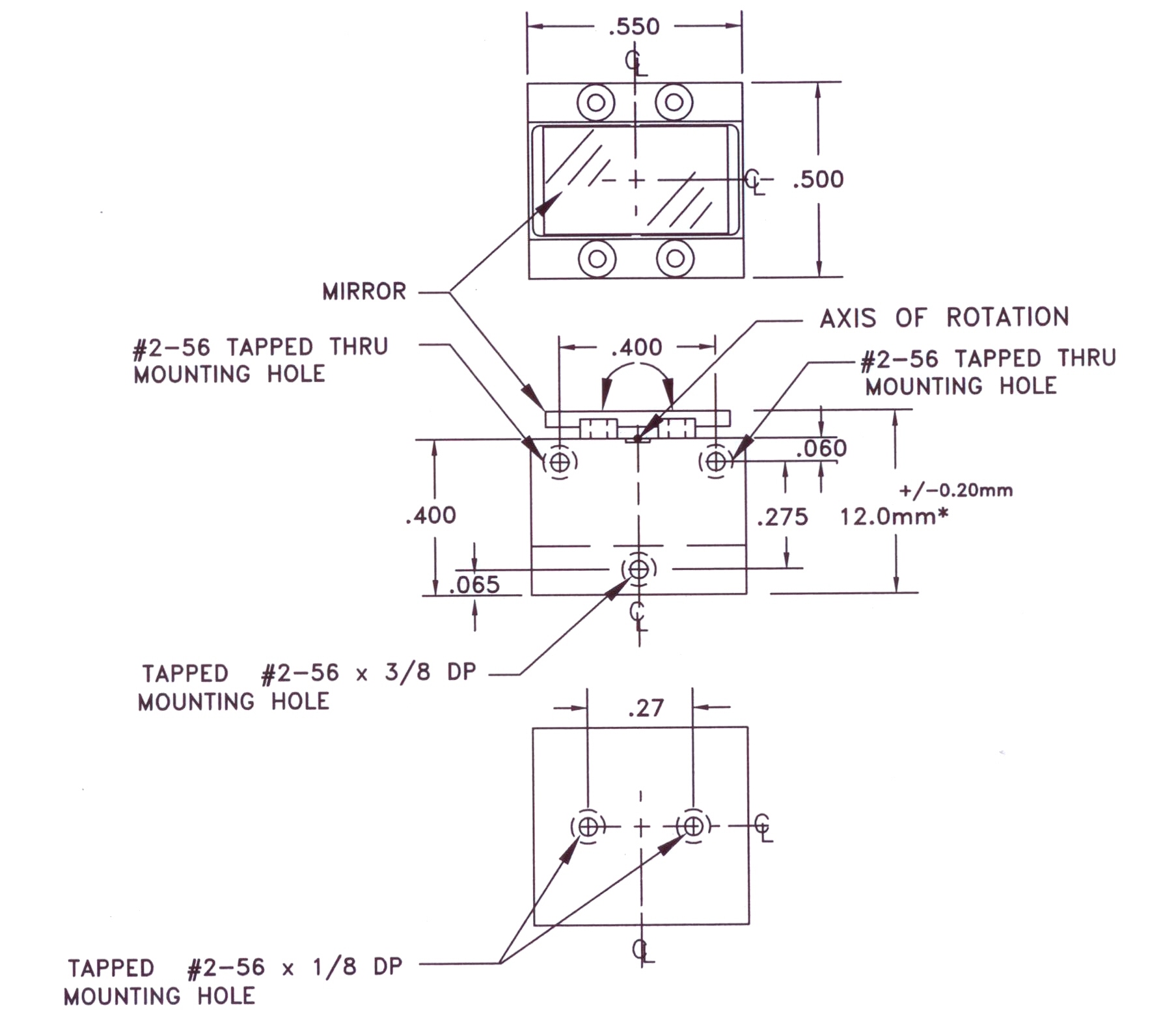

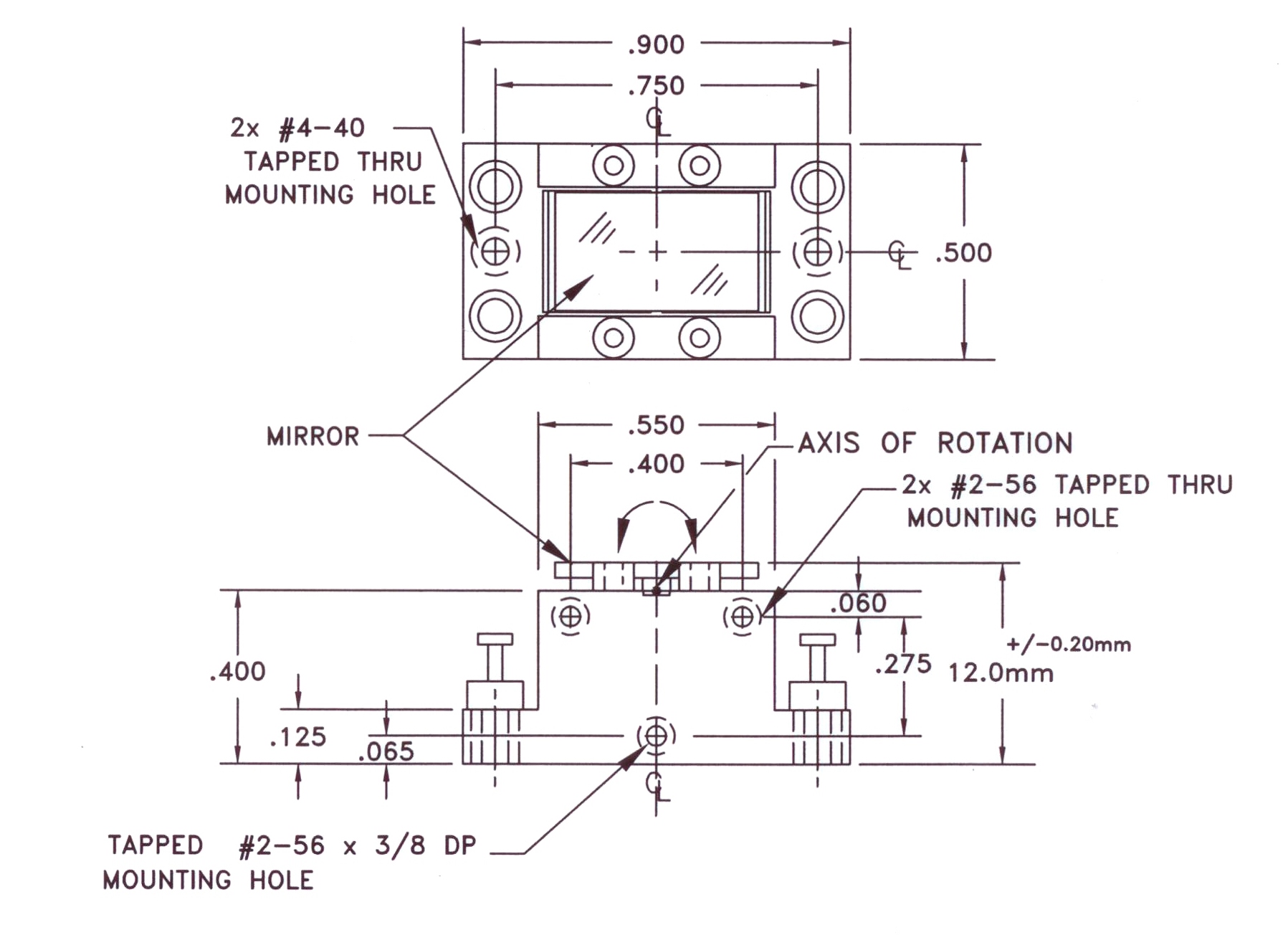

数据表  sc-3 CAD drawings SC-3-SH OUTLINE DRAWING

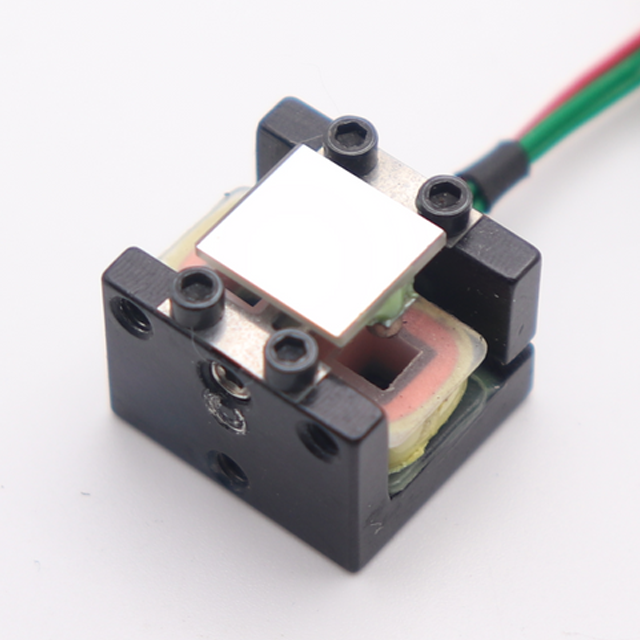

SC-3型超小型固定频率谐振光学扫描器是目前市面上非MEMS（微机电系统）设计的极小尺寸机械扫描器。它是一种电磁驱动的动镜装置，以连续正弦运动方式偏转光束。反射镜组件固定在一根张紧带簧的中央。SC-3型扫描器或更小尺寸版本SC-3-SH的扫描频率范围为100 Hz至1860 Hz，可固定在该范围内任一频率值。扫描角度与频率成反比，并随反射镜尺寸变化。标准工作温度为0°C至+55°C。其他温度范围及真空工作环境可按需提供。

高器件“Q”值确保了频率稳定性与低驱动电功率。高抗弯刚度使其具有良好的抗冲击和振动性能、低摆动和出色的扫描重复性。在固有频率下谐振，使该器件成为众多需要高质量成像且失真极小的长期运行应用的理想选择。该扫描器特别适用于专用、大批量的OEM工业应用。SC-3型扫描器可轻松集成到小型和便携式仪器中。

扫描器在谐振频率下的持续工作由正反馈放大器型ED驱动器或AGC驱动器维持。AGC驱动器可提供更高的振幅稳定性（0.01%）和位置输出信号。

特点与优势：

在100 Hz至1,000 Hz范围内选定一个固定频率
扫描角度最高可达50°光学峰峰值
反射镜尺寸最大12x7mm
支持垂直或水平安装
体积小、重量轻
低功耗驱动电路
坚固耐用，无易损件
免维护
高可靠性
耐受冲击与振动
高频稳定性（高达0.05%）
可高/低温工作¹
可真空工作（达10⁻¹⁰ 托）¹
无抖动运行
无辐射电磁干扰（EMI）
可提供反射镜位置输出
标准配置为增强铝膜玻璃反射镜，可选红外及紫外镀膜¹

¹ 可特殊订购

产品选项：

SC-3：常规扫描器。尺寸（英寸）：0.9 x 0.5 x 0.4
SC-3-SH：短款扫描器。尺寸（英寸）：0.55 x 0.5 x 0.4
SC-3-A：更高频率扫描器。尺寸（英寸）：0.55 x 0.5 x 0.4
SC-3-HF：高频、小反射镜、小扫描角扫描器。尺寸（英寸）：0.55 x 0.5 x 0.4

图纸：

应用领域包括：: 可用作腔内Q开关、共聚焦显微镜、癌症诊断、眼科成像、自适应光学、X射线技术、DNA测序、脑成像、认知识别检测、牙科、皮肤科、发育生物学、无损评估/无损检测、肿瘤学，以及光学相干显微术（OCM）的高分辨率成像、激光扫描器、图像与图案的形成和识别、高分辨率打印、荧光显微镜、共聚焦显微镜、半导体成像、卷材检测、生物医学成像、质量检测、工艺验证、掩模检测、机器视觉，以及太空和环境等领域。

固定频率范围100 Hz至1000 Hz。以下内容仅供参考。

型号	扫描角度（峰-峰光学度）	反射镜尺寸 (mm)	频率 (Hz ±10%)
SC-3-2	50°	7x7	180
SC-3-2	50°	12x7	110
SC-3-3	40°	6 dia	400
SC-3-3	40°	7x7	285
SC-3-3	40°	12x7	180
SC-3-4	30°	6 dia	600
SC-3-4	30°	7x7	430
SC-3-4	30°	12x7	265
SC-3-5	20°	6 dia	830
SC-3-5	20°	7x7	600
SC-3-5	20°	12x7	385
