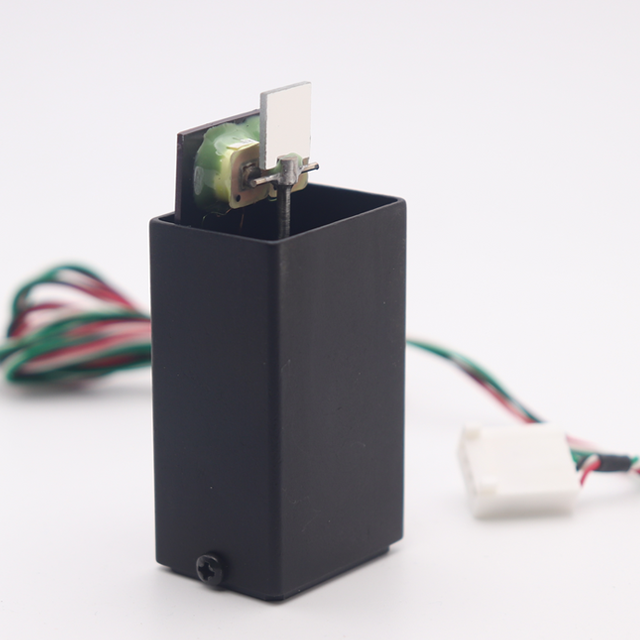

SC-30 高频谐振光学扫描仪

更新时间:2026-05-08

浏览量:19

产品介绍

SC-30 高频谐振光学扫描仪描述:

数据表 sc-30 8kHz outline SC30 4kHz outline

用于精确光学偏转的先进谐振高频扫描仪

SC-30谐振高频扫描仪通过正弦运动实现光束偏转。该产品为全球众多专业应用和行业而设计，以其优异的频率性能、精度和可靠性著称。

特点与优势:

  • 提供200 Hz至16 kHz范围内的单一固定频率
  • 可双向扫描，使扫描线频率翻倍
  • 无需润滑，免维护
  • 反射镜尺寸最大可达25×25 mm
  • 光学扫描角度最高可达30°峰-峰值
  • 体积小/重量轻
  • 驱动电路低功耗
  • 低功耗散热
  • 坚固耐用，无易损件
  • 高可靠性
  • 耐受冲击与振动
  • 频率稳定性高（达0.005%）
  • 支持高/低温工作¹
  • 支持真空工作（可达10⁻¹⁰ Torr）¹
  • 无抖动运行
  • 无电磁辐射干扰（EMI）
  • 提供反射镜位置信号
  • 标配玻璃反射镜，可选铍/金属反射镜、棱镜或透镜¹
  • ¹ 可按特殊订单提供

SC-30谐振高频扫描仪主要特点:

  • 高频扫描： SC-30的高频性能在业界表现突出。
  • 可靠性： 带来持久、可靠的性能保障。这些电磁驱动的动镜装置以其出色的可靠性广受认可，是关键应用中值得信赖的选择。
  • 精度与重复性： 凭借高速能力和优异的重复性，SC-30扫描仪能以极高的精度产生正弦运动。其固定频率谐振与高Q因子相结合，确保了稳定性和极低的功耗。
  • 扫描角度可调： 频率固定在200 Hz至16 kHz范围内，但扫描幅度可调节，为您提供适应多种场景的灵活性。
  • 应用广泛： 从激光扫描到生物医学成像、机器人、机器视觉等，SC-30谐振扫描仪适用于各类需要优异分辨率和极低畸变的应用。
  • 轻松集成： 这些扫描仪结构紧凑、便于便携，可无缝集成到小型仪器和大批量OEM产线中。我们提供实用信息，协助OEM客户构建符合其空间要求的控制器。

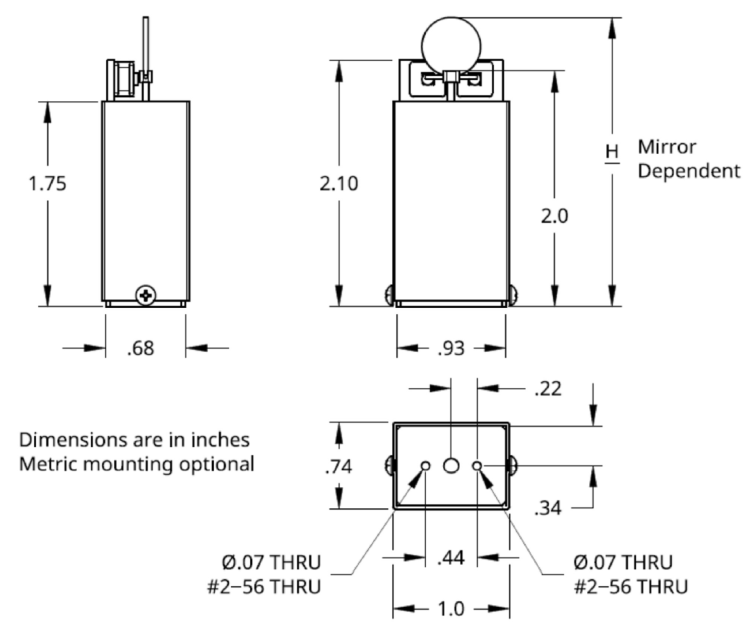

图纸：

" />

典型扫描频率与扫描角度和反射镜尺寸的关系

以下数据仅供参考。

频率 (Hz) 扫描角度 (峰-峰光学角) 反射镜尺寸 (长×高 mm)
2000 20° 10×10
4000 20° 8×9
5000 20° 7×8
6000 16° 6×7
8000 16° 5×6
10000 10° 4×5
12000 8° 4×5
15000 6° 4×5
16000 6° 3×4

赋能创新者与集成商

SC-30谐振扫描仪取得了显著成功，已成为OEM企业创新的重要基石，并深受成像技术研发人员和系统集成商的青睐。其快速扫描能力在投影、数据采集和高分辨率成像等领域得到广泛应用。

为优化控制量身打造的驱动器

使用我们的专用驱动器，高效发挥SC-30扫描仪的潜力：

  • ED驱动器： 提供方波参考输出信号与可调振幅控制，确保对扫描参数的精准控制。
  • AGC驱动器： 具备优异的振幅稳定性（0.01%），提供用于位置输出的正弦波参考信号、TTL电平方波参考信号，并支持调节反射镜位置与输出信号间的相位关系。
  • PLD-1S驱动器： 通过PLD-1S驱动器可实现与外部时钟输入的同步，非常适合扫描仪须与其他系统组件同步的场合。
  • PLD-2S驱动器和PLD-2SXY驱动器： 这些驱动器支持两台扫描仪同步工作，可生成圆形、椭圆和光栅扫描等图案。

订购须知

型号 [SC-30]；反射镜尺寸 [mm]；扫描角度 [峰-峰光学角]；频率 [Hz]

示例：订货号 SC30-4x5-6-16000。

该订货号表示型号为SC-30的扫描仪，配备4×5 mm反射镜，6°峰-峰光学扫描角度，工作频率16 kHz。
