SC-5 微型共振扫描器

SC-5 微型共振扫描器描述:

Datasheet

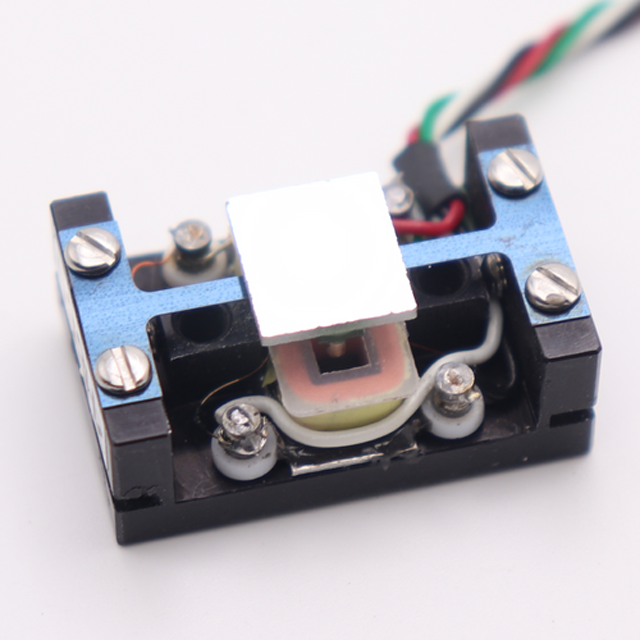

SC-5 型超小型固定频率共振光学扫描器是一种电磁驱动的动镜装置，可驱动光束作正弦运动。反射镜组件固定在扭力弹簧中心。SC-5 型扫描器的扫描频率范围为 100 Hz 至 1500 Hz，可在此范围内固定为任一频率。扫描角度与频率成反比，且受反射镜尺寸影响。标准工作温度为 0°C 至 +65°C，可根据要求提供其他温度范围及真空工作能力。

高“Q”值确保了频率稳定性、低反作用力和低驱动电功率。高抗弯刚度可提供良好的抗冲击与抗振动能力、低摆动以及出色的扫描重复性。在固有频率下共振，使该器件成为众多需要良好成像与微小变形的长寿命应用的理想之选。该扫描器尤其适用于专用、大批量的 OEM 工业应用。SC-5 型扫描器可轻松集成至小型便携式仪器中。

共振频率下的工作由 ED 型反馈放大器驱动器或 AGC 驱动器维持，并以扫描器作为频率源。AGC 驱动器还可提供更高的幅度稳定性（0.01%）和位置输出信号。PLD-1S 驱动器可将扫描器与外部时钟信号锁相。PLD-2S 驱动器可将两个同频率扫描器锁定为利萨如模式，以生成圆或椭圆，或使两个同频率共振扫描器同相或异相锁定。PLD-2SXY 驱动器可锁定两个共振扫描器以产生光栅扫描系统。PLD-XYG 驱动器可将一个共振扫描器（高频）与一个振镜（低频）锁定，生成 X-Y 光栅扫描系统。

特点与优势:

产品选项:

图纸：

特殊叶片构型、调制波形与形状可按特殊订单提供（咨询 EOPC）。提供具有不同封装、调节方式和电源选项的驱动电路。对 OEM 应用可提供特价。

单一固定频率，范围 25 至 2,200 Hz。以下内容仅供选型参考。

SC-5 共振光学扫描器：

SC-5-HF 高频共振光学扫描器：

扫描器

规格:

反射镜:

电气：

订购信息

型号 [SC-5]；反射镜尺寸 [mm] ；角度 [光学峰峰值，度] ；频率 [Hz]

示例：零件号 SC5-15×15-60-90。该零件号表示 SC-5 型扫描器，配备 15 mm 方形反射镜，60° 光学峰峰值扫描角度，工作频率 90 Hz。

型号 [SC-5-HF]；反射镜尺寸 [mm] ；角度 [光学峰峰值，度] ；频率 [Hz]

示例：零件号 SC5-HF-6×6-40-1200。该零件号表示 SC-5-HF 型扫描器，配备 6 mm 方形反射镜，40° 光学峰峰值扫描角度，工作频率 1200 Hz。
