SH-65 低振动光学快门

SH-65 低振动光学快门描述:

SH-65 数据表 DSH-65-PC 使用说明 SH-65-B 数据表 SH-65-M 数据表 SH-65-MP 数据表

适用于低振动与精密光学的机械式光快门/斩波器

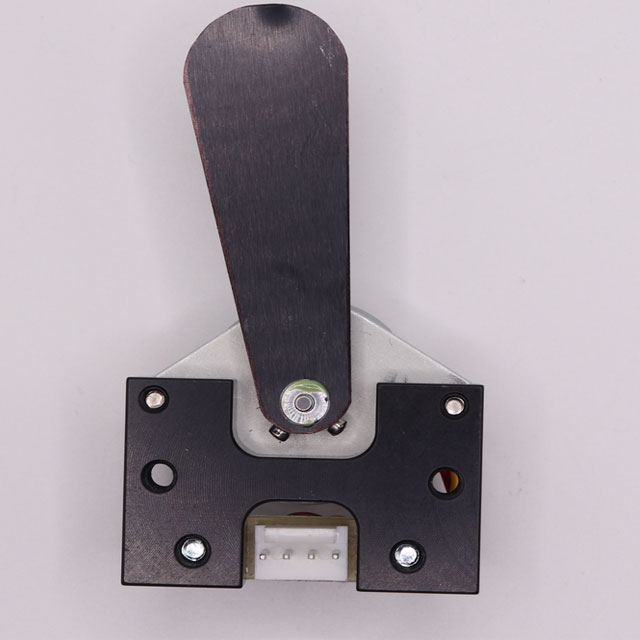

SH-65 是一款紧凑且具有高性价比的机械式光快门/斩波器，具备低振动性能。它专为光学平台上的应用而设计，在需要无振动条件的振动敏感环境中是非常有价值的组件。无论是集成到仪器还是 OEM 产品中，该单元都因其易用性和出色的成本效益而表现突出，尤其适合大批量应用。

关键特性

由旋转致动器驱动，孔径 0.65 英寸（16 mm）。

采用0.010英寸厚的黑色阳极氧化铝叶片。

采用 0.010 英寸厚的黑色阳极氧化铝叶片制成。可提供其他厚度。

末端位置之间的切换时间为 10 毫秒，伴随极小的冲击或振动。

叶片总摆动角度为 30 度。

开闭位置之间平滑过渡，无任何咔嗒声或硬停止。

可提供其他叶片表面处理，如裸铝或光亮镀镍。

多功能性

除了作为机械光快门的功能外，SH-65 还可用作低频光学斩波器，提供 DC 至 25 Hz 的频率范围。

技术规格（配合 DSH-65 驱动器使用时）

孔径尺寸：SH-65、SH-65-M 和 SH-65-MP：直径 0.65 英寸（16 mm）

频率范围：直流至50 Hz

SH-65-B 盒装版本孔径尺寸：直径 0.56 英寸（14 mm）

频率范围：DC 至 25 Hz

响应时间：10 ms（从开启到关闭位置，反之亦然）

外部输入：TTL 电平（高 = 开启，低 = 关闭）

频率稳定度：内部模式下最低 0.1%，外部模式下最低 0.005%

外部输入信号：DC 至 25 Hz TTL 电平输入；5V（“开启”）打开快门；0V（“GND”）关闭快门

外部 TTL 输入稳定时间：10 ms

监视输出：TTL 电平（高 = 开启，低 = 关闭）

工作温度：0 至 65 °C

尺寸：PCB 版本 3.93 英寸 x 2.6 英寸,带外壳版本 5.3 英寸 × 5.3 英寸 × 2 英寸

DSH-65 驱动器：为 SH-65 快门/斩波器提供定制化控制

DSH-65 驱动器专用于对 SH-65 快门/斩波器进行精确控制。它有两种工作模式：

内部模式：将 SH-65 用作光学斩波器，通过内部振荡器控制，斩波频率可在 0.5 Hz 至 25 Hz 之间调节。

外部模式：将 SH-65 用作光学快门或斩波器。TTL 输入控制叶片位置，“高电平”（5V）保持快门开启，“低电平”（0V）保持关闭。快门对 TTL 输入的响应时间在 10 毫秒以内。支持的 TTL 输入最高频率为 25 Hz。

特点与优势:

产品选项:

SH-65快门安装在框架上，支持水平和垂直安装。

SH-65-M快门附带安装板，支持水平和垂直安装。

SH-65-MP快门可直接安装在光学平台上。

SH-65-B快门封装在铝盒内，带有直径 0.56 英寸（14 mm）的通光孔。

-BARE快门叶片为裸铝。

-BRIGHT快门叶片为光亮镀镍铝。

图纸:

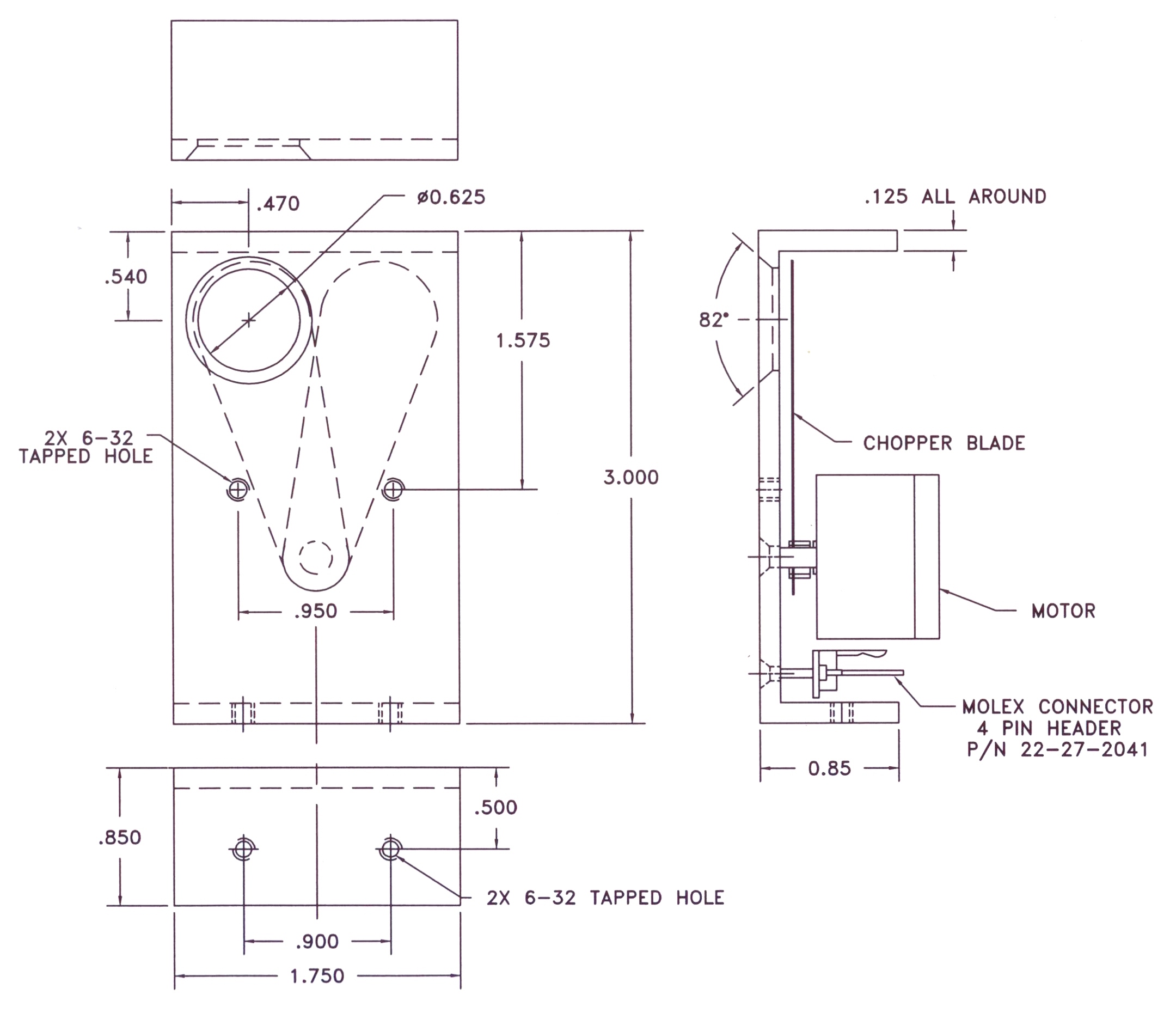

SH-65

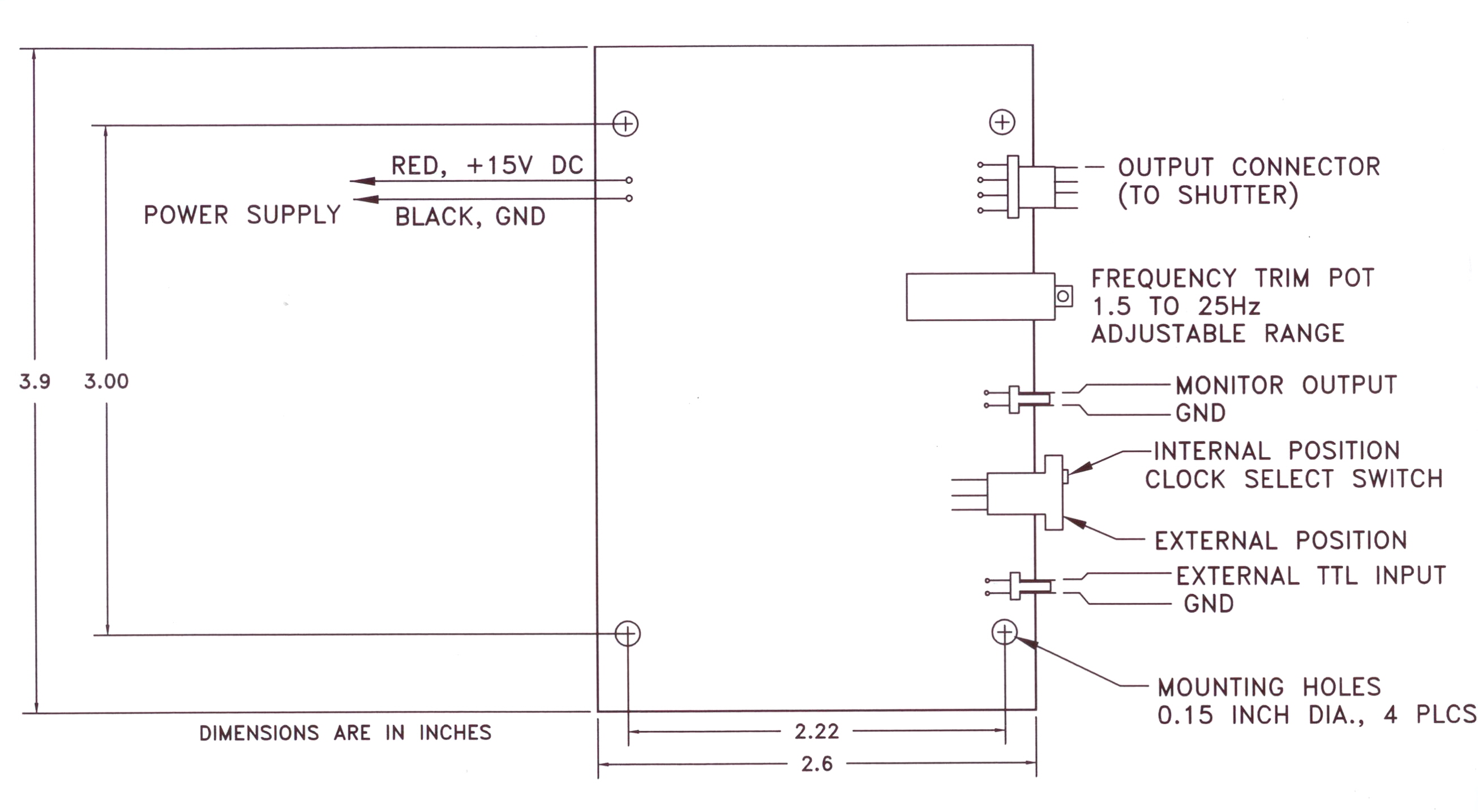

DSH-65-PC 驱动程序

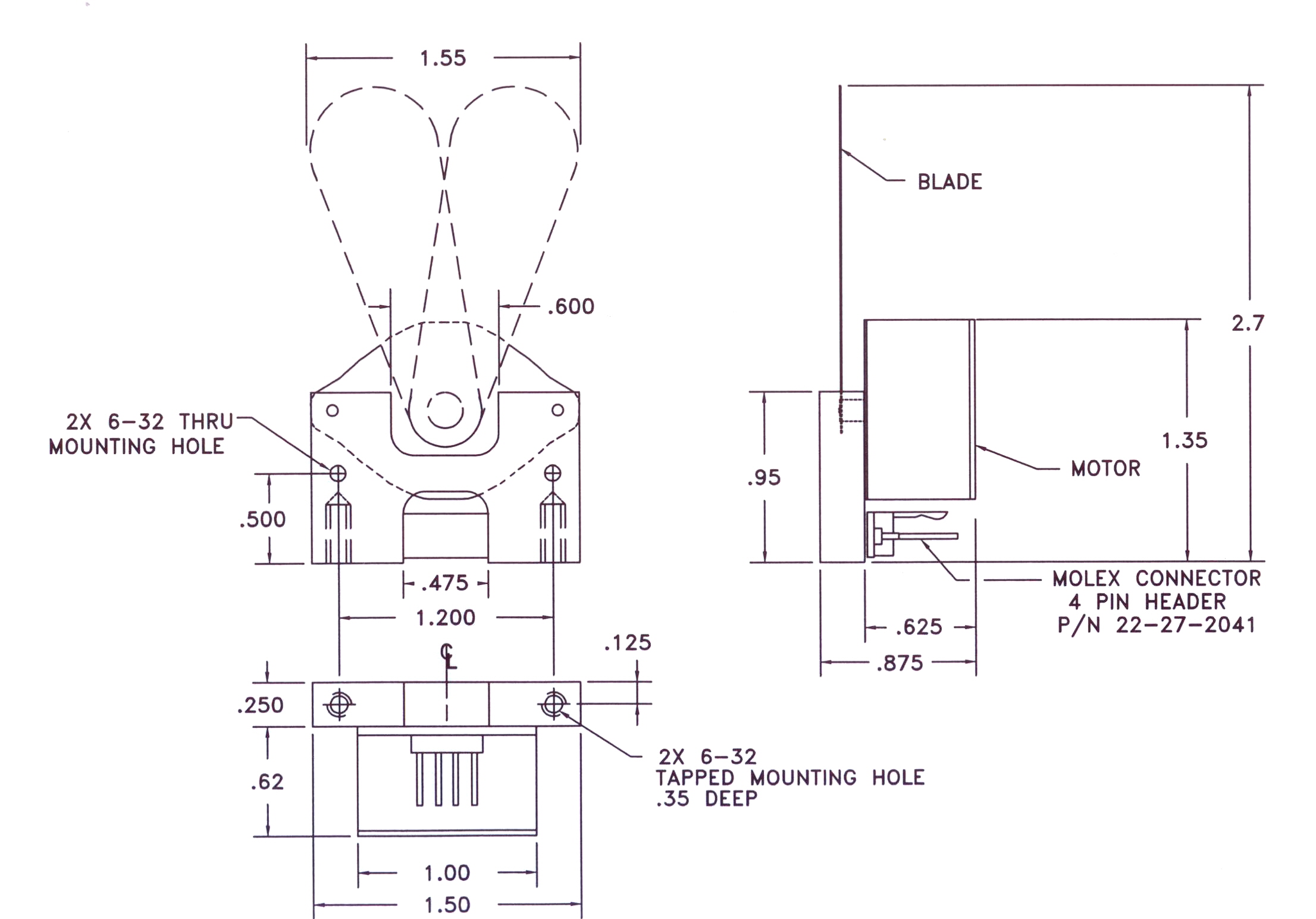

SH-65-MP

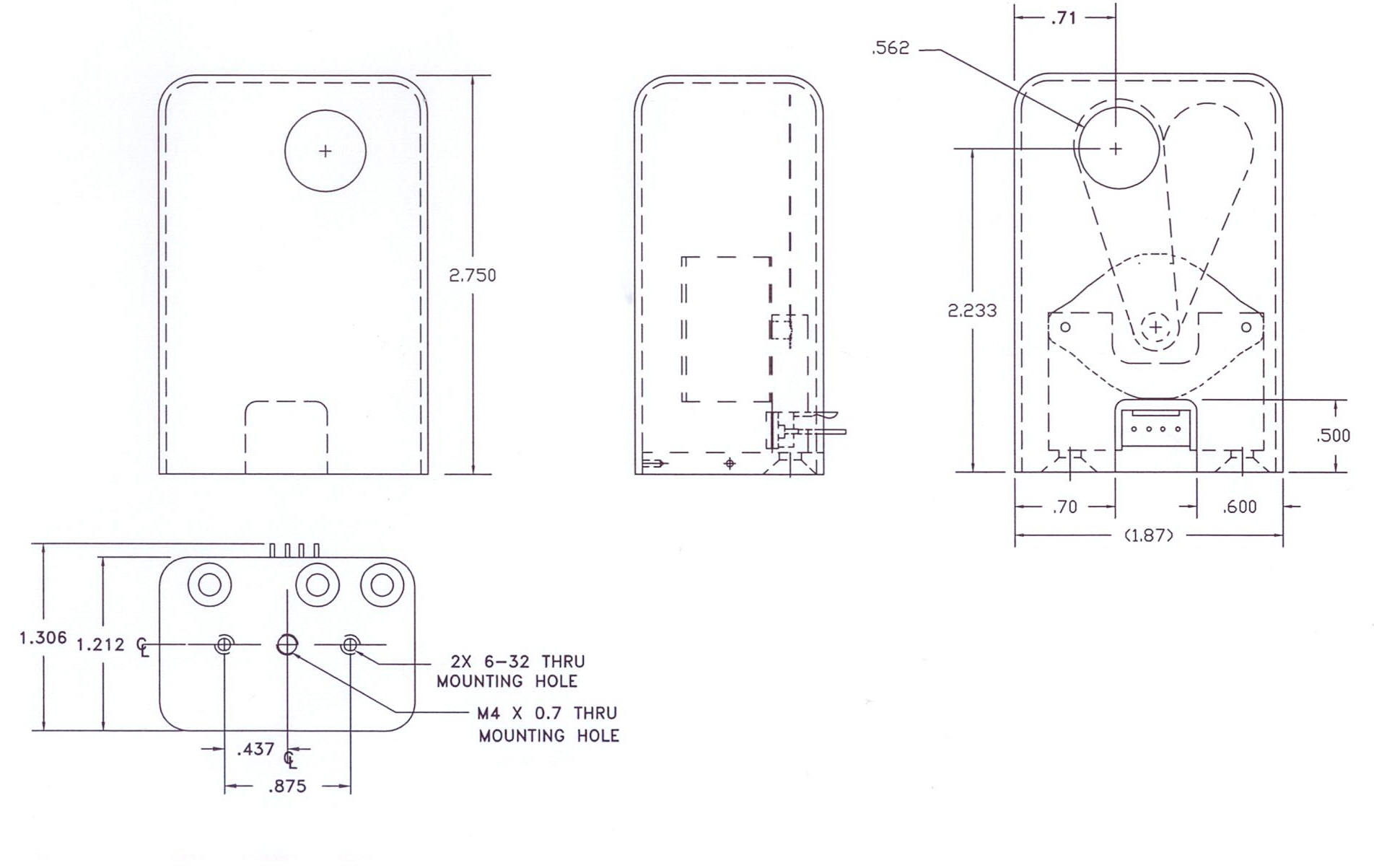

SH-65-B

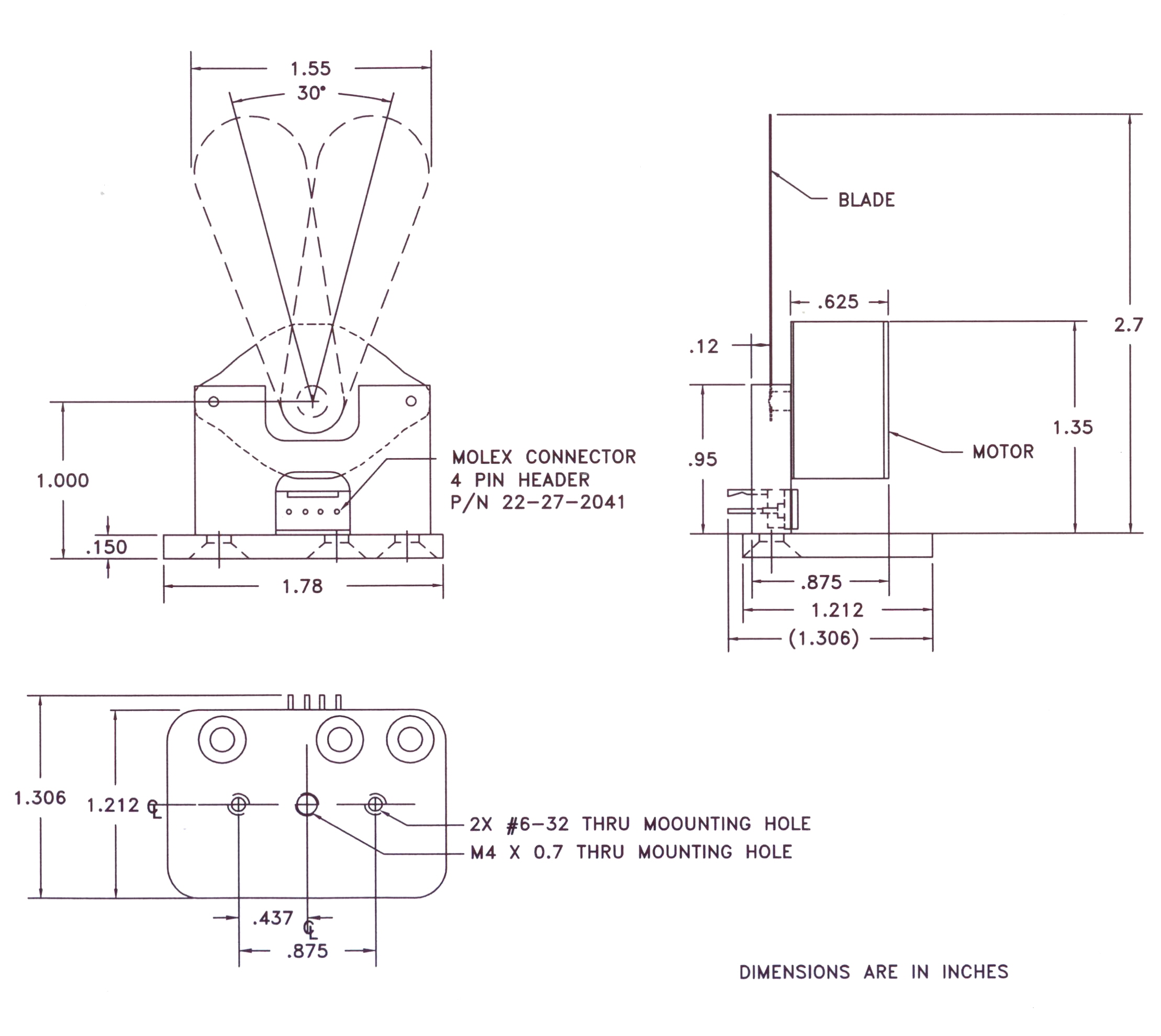

SH-65-M

订购信息:

示例 1：部件号 SH-65 配 DSH-65-PC

此部件号对应 SH-65 快门，配有 0.010 英寸厚黑色阳极氧化铝叶片，安装在框架上，可水平和垂直安装。DSH-65 驱动器为 3.93 英寸 x 2.6 英寸的印刷电路板级驱动器，由外部 15 VDC 电源供电。

示例 2：部件号 SH-65-M 配 DSH-65-220-BNC

此部件号对应 SH-65 快门，配有 0.010 英寸厚铝叶片和底座，可水平和垂直安装，不带前面板。DSH-65 驱动器为带外壳版本（5.3" x 5.3" x 2"），220 VAC，带有选择开关，可使用 220 VAC 线路电压工作，并配有用于 TTL 输入的 BNC 接口。

示例 3：部件号 SH-65-MP-BRIGHT 配 DSH-65-110

此部件号对应 SH-65 快门，配有 0.010 英寸厚光亮镀镍铝叶片和安装板。DSH-65 驱动器为带外壳版本，5.3" x 5.3" x 2"，使用 110 VAC 线路电压工作。

示例 4：部件号 SH-65-B-BARE 配 DSH-65-110/220-BNC

此部件号对应盒装 SH-65 快门，配有 0.010 英寸厚裸铝叶片。DSH-65 驱动器为带外壳版本，5.3" x 5.3" x 2"，带有选择开关，可使用 110 VAC 或 220 VAC 线路电压工作，并配有用于 TTL 输入的 BNC 接口。
