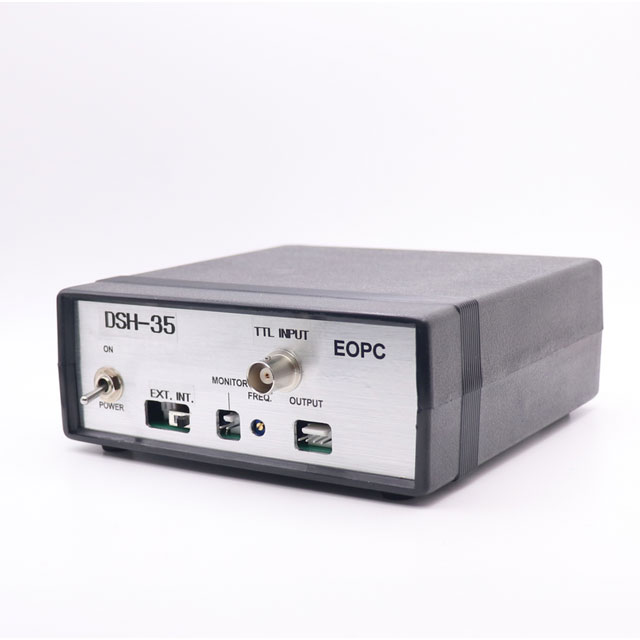

DSH-35 SH-35光学快门驱动器

更新时间:2026-08-17

浏览量:5

品牌：美国EOPC
型号：SH-35
描述：SH-35光学快门驱动器...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

DSH-35 SH-35光学快门驱动器描述：

DSH-35 说明书  DSH-35带BNC说明书  DSH-35-PC说明书

SH-35光学快门灵活驱动器

DSH-35驱动器专门设计用于控制SH-35光学快门。该驱动器在制造过程中经过校准，以尽可能大限度地减少快门振动。使用内部或外部模式开关即可轻松操作该驱动器。

内部模式：可调低频光学斩波器

在内部模式下，快门充当可调低频（0.5至50 Hz）光学斩波器。内部振荡器和多圈电位器控制激光快门叶片的位置。内部振荡器的最小频率稳定性为0.1%。

外部模式：多功能控制选项

在外部模式下，快门由外部TTL信号控制，通过两针输入连接器或可选的BNC连接器实现。断开输入连接器的引脚可打开光学调制器，连接（短接）输入连接器的引脚可关闭。或者，可以使用DC至50 Hz的TTL时钟信号来控制激光斩波器位置。TTL低电平信号使快门移动到关闭位置，TTL高电平信号使快门移动到关闭位置。

外部模式：多功能控制选项

功能与优势：

较低低振动驱动器
直流至50 Hz频率控制
集成振荡器，带可调电位器用于调节斩波频率
TTL信号外部快门控制
快门位置监测输出
110V或220V运行
印刷电路板级选项

产品选项：

-PC	板级驱动器（3.93" x 2.6"），需要外部稳压+15 VDC电源。
-110	带外壳驱动器（5.3" × 5.3" × 2"），工作电压为110V交流电。
-220	带外壳驱动器（5.3" × 5.3" × 2"），工作电压为220V交流电。
-110/220	带外壳驱动器（5.3" × 5.3" × 2"），配备线路开关选择器，可工作于110V或220V交流电。
-BNC	带外壳驱动器的BNC连接器输入，用于控制刀片位置（5V = 开启，0V = 关闭）。

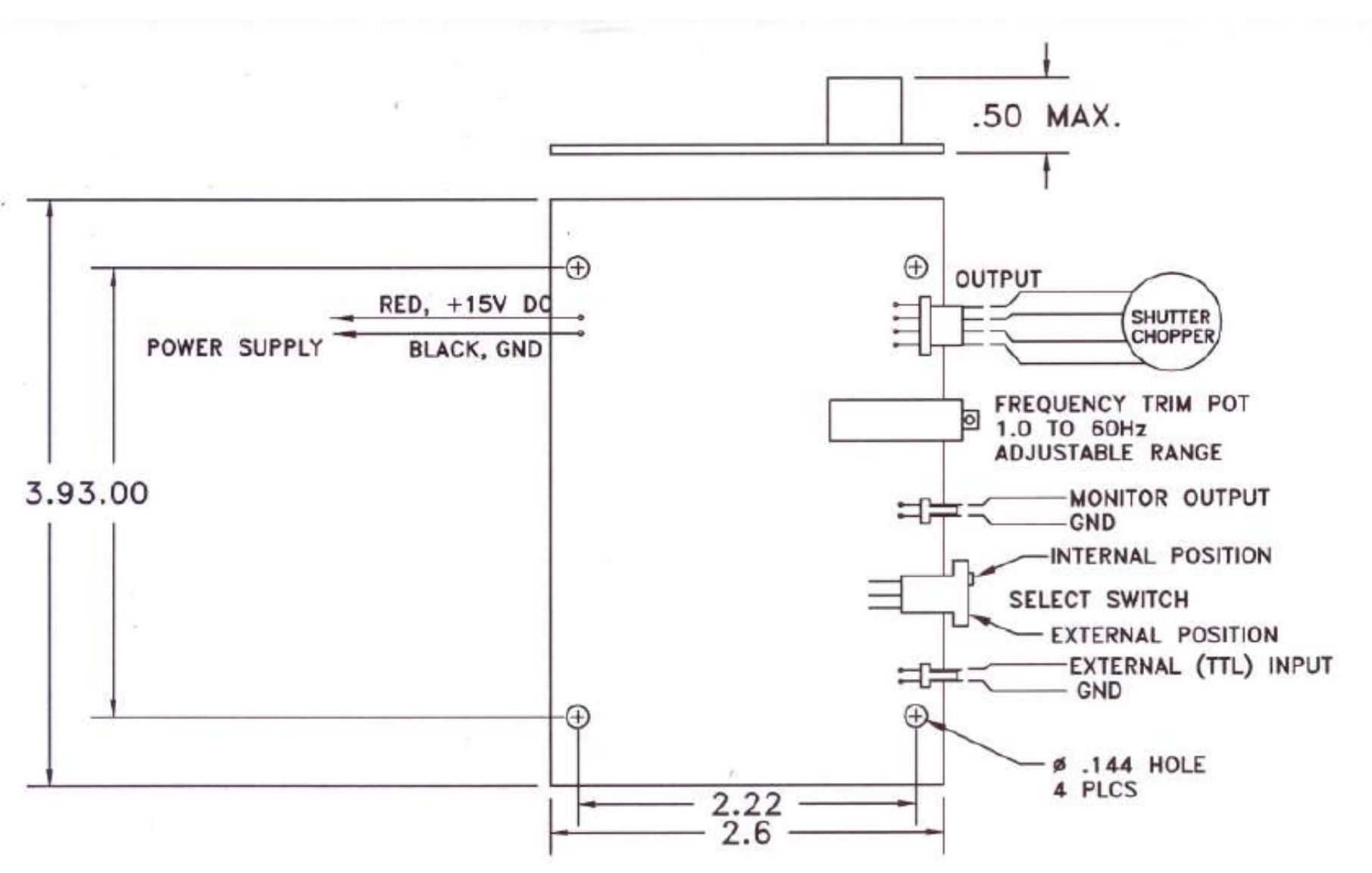

图纸：

规格参数：

输入电源	DSH-35-PC 使用 15V 直流电，DSH-35-110 和 DSH-35-220 使用 110V 或 220V 交流电
频率范围	直流至50 Hz
外部输入	TTL电平（高 = 断开，低 = 接通）
频率稳定性	内部模式下最小0.1%，外部模式下最小0.005%
显示输出	TTL电平（高 = 断开，低 = 接通）
工作温度	0 至 65 °C
尺寸	PCB版本为3.93" x 2.6" 5.3" × 5.3" × 2"（带外壳版本）
