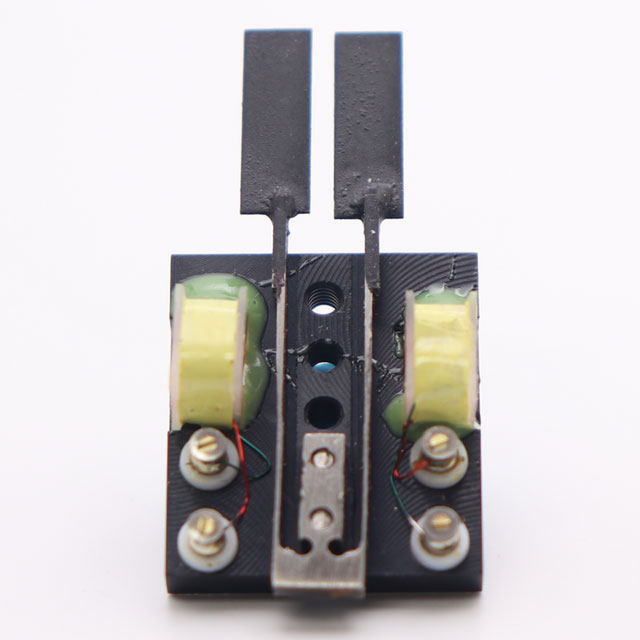

CH-20 高频谐振斩波器

CH-20 高频谐振斩波器描述:

数据表

音叉斩波器是最可靠的斩波器。其使用寿命无限，可在高温、超高真空和低温环境下工作。音叉斩波器用于对光、等离子体、X 射线和激光进行斩波。

音叉斩波器成本较低（尤其在较大批量下），尺寸紧凑，重量轻，且寿命几乎无限。这使得音叉斩波器适用于专用场合、OEM、集成到仪器或系统中，以及小型、便携和手持式系统。

音叉斩波器是一种固定频率的机电驱动光斩波器。安装在运动音叉上的叶片对光束进行调制。斩波器工作在由运动组件的有效质量与音叉弹簧常数共同决定的自然谐振频率。

斩波器的运动幅度与其频率成反比。频率与幅度的关系示例见下表。标配为不透光叶片（亮场）或通光孔叶片（暗场）；可选装反射镜、透镜或光栅。标准工作温度为 -40°C 至 +65°C。

平衡运行和高 Q 值保证了优异的频率稳定性、较低的电驱动功率和较低的反作用力。高抗弯刚度提供了良好的抗冲击和抗振性能。音叉斩波器可在低温及高温下工作，可采用低放气材料制造以满足超高真空要求。音叉斩波器的重要用途之一是航空航天和大气研究。全球多个著名空间研究项目均采用音叉斩波器。音叉斩波器的另一重要应用是在检测场合中，当光学信号被噪声淹没时，固定频率的调制信号可从背景噪声中滤波提取。这最宜采用锁相放大器实现。检测信号与参考信号（混入音叉斩波器频率）使目标频率表现为纯净的直流输出电平，其余所有信号均通过低通滤波器滤除。噪声消除后，即可获得准确的信号测量值。音叉斩波器广泛应用于工业等各大领域。

ED 驱动器和 AGC 驱动器均为利用斩波器作为频率源的音叉振荡器。AGC 驱动器还提供高幅度稳定性（0.005%）以及正弦波和 TTL 参考信号。

PLD-1C 驱动器可将音叉斩波器与外部时钟信号锁相。

PLD-2C 驱动器可将两个音叉斩波器以“主/从”斩波系统方式锁相。

特殊叶片配置、调制波形和形状可特殊订购（请咨询 EOPC）。提供不同封装、调节方式和电源选项的驱动电子装置。针对 OEM 应用可提供特别价格。

注释

对于 50% 占空比：静止状态下的开口为零。

标准底座装有一个线圈。对于低频和高幅度稳定性（配合 AGC 驱动器），建议采用带两个线圈的底座。对于宽温度范围，以及高频和高幅度稳定性（配合 AGC 驱动器），建议采用带三个线圈的底座。 叶片运动呈正弦规律。

CH-20 光学调制器：

固定频率，范围 200Hz 至 4kHz。

50% 占空比，静止状态下开口为零。

叶片运动呈正弦规律。

标准工作温度：-40°C 至 +65°C。

以下信息仅供参考：

200 Hz to 1,000 Hz

1,000 Hz to 4,000 Hz

订购信息

型号 [CH-20]；占空比 [%]；叶片 [B=亮场 或 D=暗场]；频率 [Hz]

示例：零件号 CH-20-50D3000。该零件号表示 CH-20 型斩波器，占空比 50%，暗场叶片，工作频率 3kHz。 特殊叶片配置、调制波形和形状可特殊订购，请咨询工厂。提供不同封装、调节方式、参考信号和电源选项的驱动电子装置。针对 OEM 应用可提供特别价格。
