品牌：美国EOPC
型号：ED
描述：ED驱动器配置为使其能够以自然频率驱动各种谐振光学扫描仪和谐振光学斩波器。ED驱动器放大来自谐振器件的拾取线圈信号，并将放大后的信号返回至驱动线圈。...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

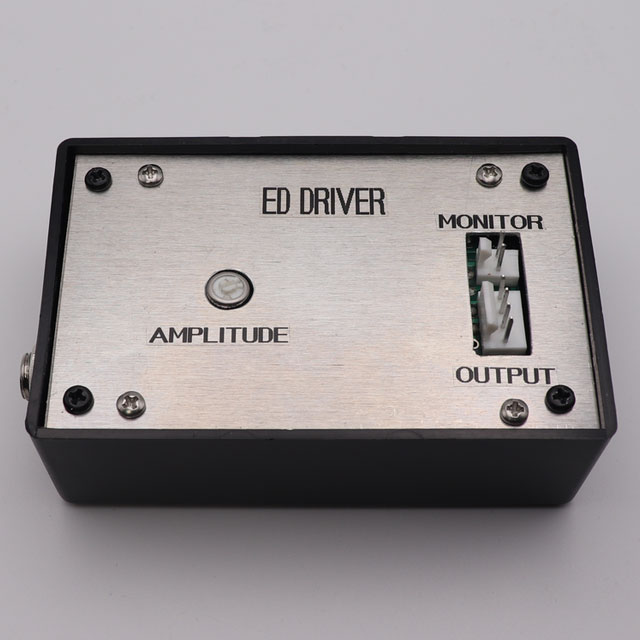

ED驱动器配置为使其能够以自然频率驱动各种谐振光学扫描仪和谐振光学斩波器。ED驱动器放大来自谐振器件的拾取线圈信号，并将放大后的信号返回至驱动线圈。该正反馈回路由用户通过幅度限制电位器进行控制。ED驱动器还提供一个监测输出方波参考输出信号，且幅度控制范围可调，最小比例为5:1。

ED型驱动器可用于驱动SC型谐振扫描仪和CH型谐振斩波器。

输入电源	12V至15V直流电，最大150 mA
频率范围	5 Hz至20 kHz
振幅控制	可调节范围为5:1（最小）
监视输出	J3引脚1处的方波参考输出信号（ED-110/220：引脚M）

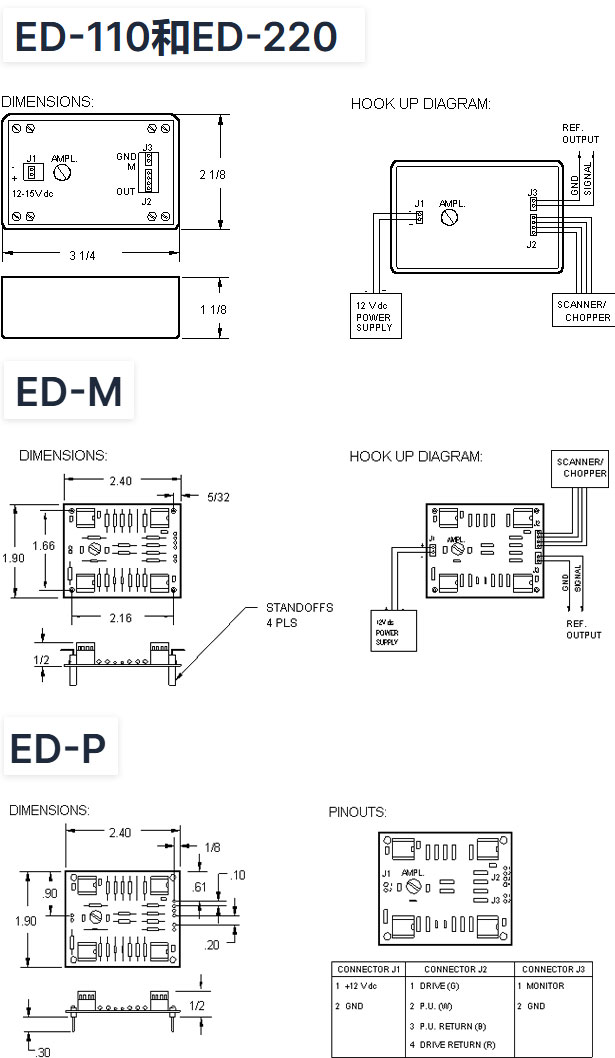

连接器	J1-Molex (电源): P/N 22-23-2021 J2-Molex (I/O): P/N 22-23-2041 J3-Molex (显示器): P/N 22-23-2021
电源	提供可选的墙插电源。 (110V使用PS-12-110，220V使用PS-12-220)
