CH-SYS-1C 数据表

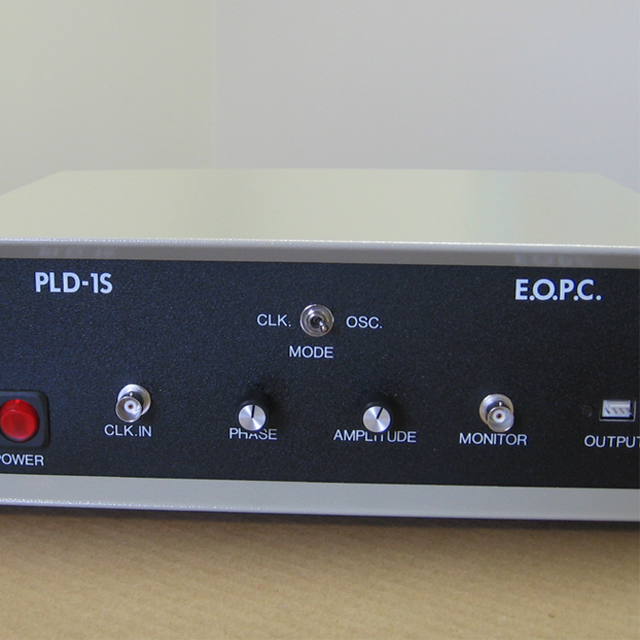

PLD-1C 驱动器可将任何音叉斩波器（CH 型，超小型 CH-25 除外）相位锁定到外部时钟输入。该系统既可作为独立单元使用，也可集成到更大的仪器或系统中。虽然音叉斩波器可在较大的温度范围内使用，但不建议将此驱动器用于对温度敏感的应用。要将斩波器锁定到外部时钟信号，您需要指定精确的时钟频率（精确到小数点后 4 位）。与时钟的相位关系已根据客户要求在工厂预设（0° 至 360°）。
| PLD-1S-PC | 板级驱动器，需要外部+/-12V至+/-15V直流电源。 |
|---|---|

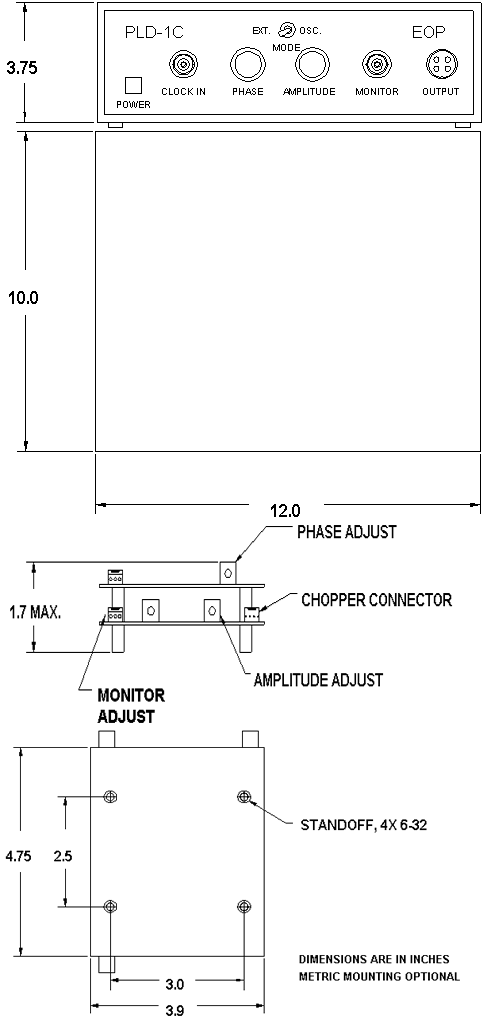

| PLD-1S-110 | 外壳驱动器（12" × 10" × 3.8"），工作电压为110V交流电。 |
| PLD-1S-220 | 外壳驱动器（12" × 10" × 3.8"），工作电压为220V交流电。 |
| PLD-1S-110/220 | 外壳驱动器（12" × 10" × 3.8"），配备线路开关选择器，可工作于110V或220V交流电。 |
| 电源 | 电源开关，用于将驱动器“开启” |
| 时钟输入 | 外部时钟输入（TTL或正弦波），BNC接口 |
| 锁定模式 | 斩波叶片与时钟信号相位锁定 |
| 振荡模式 | 斩波器在其谐振频率下自激振荡（未锁定至时钟输入 |
| 相位控制电位器 | 斩波器相对于时钟的相位调整，最小+/-45°。 |
| 位置监测 | 叶片位置输出，BNC连接器 |
| 幅度控制 | 斩波幅度调节电位器 |
| 输出 | 用于连接斩波器的输出接口 |
| 频率范围 | 5 Hz 至 16 kHz |
| 外部时钟信号 | TTL电平，正弦波或方波（1V PTP 至 20V PTP） |
| 外部时钟稳定性 | +/-50 PPM |
| 斩波器幅度稳定性 | 0.01% 或更高（不锁定时钟输入） |
| 位置监视器 | 模拟位置输出，最大 +/-5V，最大负载 1kOhm |
| 相位调整范围 | 最小 +/-45° |
| 相稳定性 | 0.01% |
| 相位关系 | 工厂根据客户规格进行设置 |
| 工作温度范围 | 仅限室温 |
| 电源输入 | 110V 交流电或 220V 交流电，50-60 Hz，20W |
A) 斩波器信息：
类型 [CH-10 或 CH-20]；占空比 [%]；叶片 [B=亮色或 D=暗色]；频率 [Hz]
示例：零件号 CH10-90D-825。该零件号指定了 CH-10 型斩波器，具有 90% 的占空比、暗叶片和 825 Hz 的工作频率。
B) 驱动器信息：
按客户规格
