SC-SYS-2SXY 谐振扫描器相位锁定以生成重复图案

SC-SYS-2SXY 谐振扫描器相位锁定以生成重复图案描述:

SC-SYS-2S 数据表

谐振扫描器可用于投影和数据采集应用。

SC-30 型高速谐振扫描器是 X、Y 光栅扫描系统中高频“X”扫描器以及主/从模式锁定系统的优先选择。

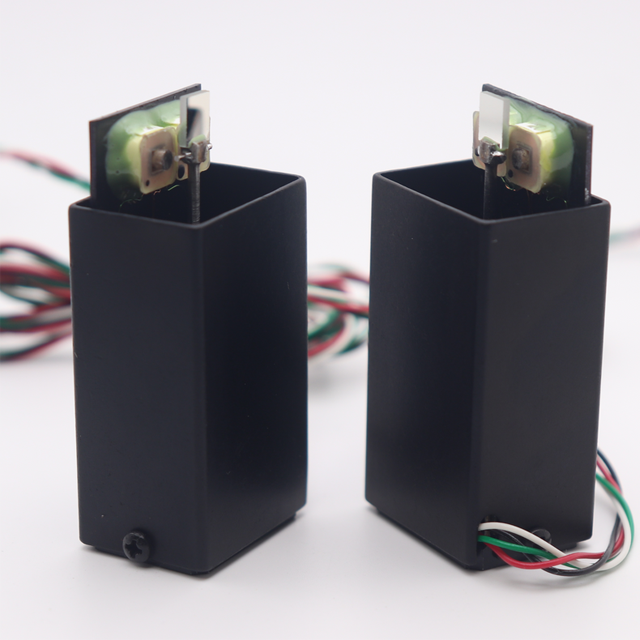

SC-SYS-2SXY 扫描系统由两个不同频率的谐振扫描器（SC 型，小型扫描器除外）组成，这两个扫描器以主/从模式锁定。扫描器“X”为高频扫描器，“Y”为低频扫描器。两个扫描器各自具有一个固定频率，该频率范围为 5 Hz 至 20 kHz。它们体积小、重量轻、成本低、寿命长。它们所需的驱动电子设备功率低，且不会辐射任何电磁干扰 (EMI)。这些扫描器具有高幅度稳定性和极低的幅度抖动；摆动小于 1 角秒。这些扫描器适用于红外、可见光、紫外光和高真空环境。

扫描器“X”在其谐振频率 Fx 下工作。扫描器“X”的频率与扫描器“Y”的频率之比 (Fy) 为“n”。因此，n = Fx/Fy，其中 n 为整数，并根据客户要求在工厂进行设置。

PLD-2SXY 驱动器与前面板控制和内部电源完全集成。PLD-2SXY-PC 驱动器是印刷电路板级驱动器，需要外部 ±15V 直流电源。

PLD-2SXY 驱动器将两个频率不同的谐振扫描器（SC 型，小型扫描器除外）锁定在主/从锁相模式下，以生成重复图案（例如：光栅扫描或李萨如图形）。

通过将两个谐振扫描器锁定在主/从模式下，可以生成 X、Y 光栅扫描系统。

该系统由扫描器“X”（高频）和扫描器“Y”（低频）组成。两个扫描器各自具有一个固定频率，可选范围为 10 Hz 至 16 kHz（例如：10 kHz）。

扫描器“X”工作在其谐振频率 (Fx) 下。

扫描器“Y”以主/从模式与扫描器“X”相位锁定。与主扫描器的相位关系由工厂根据客户要求设置（0° 至 360°），并可通过前面板调节，最小调节范围为 +/-45°。

PLD-2SXY-110 或 PLD-2SXY-220 驱动器是完全集成的盒式驱动器，适用于 110V 或 220V 电压（请注明）。该驱动器具有用于调节幅度和相位的前面板控制以及内部电源。驱动器外壳尺寸为：12 x 10 x 3.8 英寸。

PLD-2SXY-110/220 是盒装驱动器的一个版本，带有线路开关选择器，可在 110Vac 或 220Vac 线路电压下工作。

PLD-2SXY-PC驱动器是一款印刷电路板级驱动器，需要外部+/-15V直流电源供电。

该系统既可作为独立单元使用，也可集成到仪器或系统中。虽然扫描器可在较宽的温度范围内使用，但不建议将此驱动器用于对温度敏感的应用。

特点与优势：

前面板控制:

规格:

应用范围：

该系统可作为独立单元在实验室中使用，也可集成到仪器或系统中。X、Y扫描系统经济高效，适用于各种涉及光束偏转的应用，例如：电视、高清电视、二维和三维成像、光刻、照相排版、分色、CAD/CAM、高分辨率显示系统、卷材检测以及激光打标系统等等。此外，该扫描系统还应用于机器人、医疗无创研究和检测、交通运输、无冲击印刷和激光扫描、检测系统以及高速高分辨率显示系统和机器视觉等领域。许多应用需要在红外和紫外波段、高真空或低温环境下进行。该扫描器能够承受冲击和振动，可安装在移动车辆、检测系统的移动臂或机器人上。

16kHz和8 kHz扫描器适合满足电视/高清电视对线扫描高分辨率的要求。然而，采用双向同步扫描的 8 kHz 扫描器能够以相同的像素定位精度实现相同的每帧（每页）扫描线速率。在 16 kHz、8 kHz 和 4 kHz 频率下运行可消除外部振动。

谐振扫描器具有极低的横轴摆动。扫描间重复性远低于 1 角秒 PTP 光学精度。

为了实现高谐振频率，保持尽可能低的惯性至关重要。建议用户在 8 kHz 及以上频率下选择铍镜。这种镜片具有高刚度和低惯性。

光电产品公司可提供完整的双轴谐振扫描器-振镜（多边形）扫描系统，或提供客户自行构建系统所需的谐振扫描器及驱动电子设备。

X、Y轴扫描系统为涉及光束偏转的应用提供经济高效的解决方案，例如：电视、高清电视、二维和三维扫描物体、色彩分离、生成存储在计算机内存中的图像并将其投影到屏幕上、生成数据和/或将数据直接传输到生产单元（CAD/CAM）以及用于检测系统等等。这些扫描系统还应用于机器人、医疗无创研究和检测、交通运输、无冲击打印和激光扫描、检测系统、高速高分辨率显示系统以及机器视觉等领域。

订购信息：

A) 扫描器信息：

型号 [SC-XX]；反射镜尺寸 [mm]；角度 [峰峰值角度（光学）]；频率 [Hz] 例如：零件编号 SC-10-10×10-20-100。此零件编号指定 SC-10 型扫描器，配备 10mm 方形反射镜，峰峰值光学扫描角度为 20°，工作频率为 100 Hz。

B) 驱动器信息：

根据客户规格
