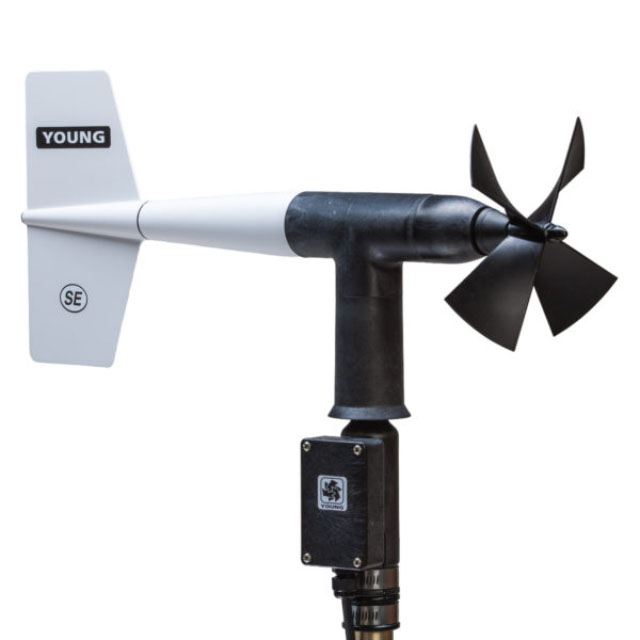

美国R.M.Young 09101 串行输出风力监视器

更新时间:2023-02-08

浏览量:1017

产品介绍

09101 串行输出风力监视器描述:

用户手册

YOUNG 型号09101风速监测器-SE 测量水平风速和风向。使用与05103型号相同的螺旋桨,将频率信号感应到固定线圈中以获得速度,并使用与叶片耦合的光学编码器来确定风向。这些信号通过板载微处理器转换成串行或模拟电压输出。该绝对编码器克服了其它型号电位器中存在的死区的缺点。紫外线稳定的塑料与不锈钢和阳极氧化零件用于建造传感器。传感器安装在一个标准的1英寸 IPS 管道上。包括安装定位环,该安装定位环与传感器的基座接合,以便在移除传感器进行维护时保持定位。端子在传感器底部的接线盒中由小型夹式连接器(不需要特殊连接器)连接。

YOUNG型09106风监测器-SE-MA是09101型的改进型。该型号采用了耐用、耐腐蚀的陶瓷轴承和坚固的垂直组件,以应对海洋环境的额外严酷条件。

09101 串行输出风力监视器规格:

范围: 风速:0-100 m/s (224 mph)
方位角:360°
解析度: 风速:0.1 单位(米/秒、节、英里/小时、公里/小时)
风向:1 度
准确性: 风速:±0.3 m/s (0.6 mph) 或读数的 1%
风向:±2 度
临界点: 螺旋桨:1.0 m/s (2.2 mph)
叶片:1.1 m/s (2.5 mph)
动态响应: 阻尼比:0.3
阻尼自然波长:7.4 m (24.3 ft)
无阻尼自然波长:7.2 m (23.6 ft)
信号输出: 可用输出:
风速:0-5 VDC = 0-100 m/s
风向:0-5 VDC = 0-540 度
串行 RS-485:
RMY、NCAR 或 NMEA 协议
轮询或连续输出
默认配置型号 09101: 连续串行输出
RMY 协议
9600 波特
风速单位:m/s
默认配置型号 09106: 连续串行输出
NMEA 协议
4800 波特
风速单位:m/s
电力需求: 11-24 伏直流电,20 毫安
工作温度: -50 至 50°C
尺寸: 总高度:37 厘米(14.6 英寸)
总长度:55 厘米(21.6 英寸)
螺旋桨:直径 18 厘米(7.0 英寸)
安装:直径 34 毫米(1.34 英寸)(标准 1 英寸管道)
质量: 1.0 千克(2.2 磅)
装运重量: 2.3 千克(5 磅)
标称值,根据 ASTM 标准程序确定。
