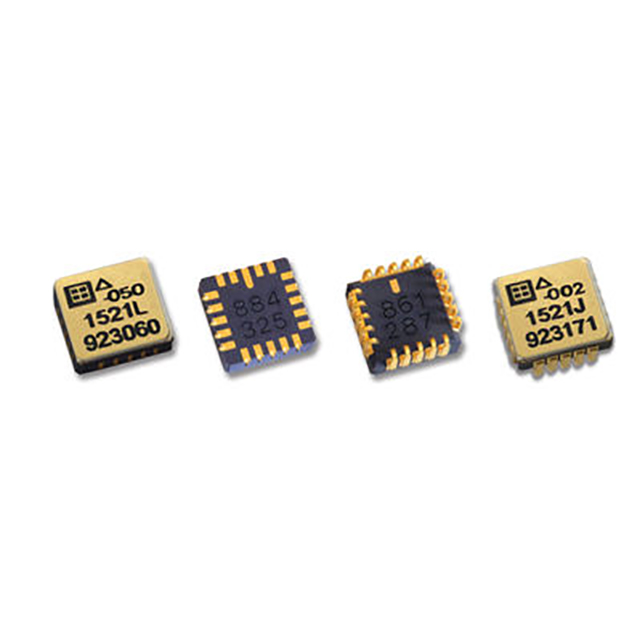

SDI 1521 低噪声加速度传感器

更新时间:2023-06-02

浏览量:1067

  • 品牌:SDI
  • 型号:1521
  • 描述:Silicon Designs 1521 型表面贴装 MEMS 直流加速度计是坚固耐用且精确的传感器,适用于各种要求苛刻的应用。范围从 ±2g 到 ±400g,并采用无引线 LCC 和 J 引线封装,...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

SDI 1521 低噪声加速度传感器描述:

数据表

Silicon Designs 1521 型表面贴装 MEMS 直流加速度计是坚固耐用且精确的传感器,适用于各种要求苛刻的应用。范围从 ±2g 到 ±400g,并采用无引线 LCC 和 J 引线封装,1521 型在零到中频商业和工业应用中表现出色,尤其是在可靠的性能、低噪声和长术语稳定性是硬性要求。

SDI的微型密封封装具有用于直流测量的MEMS电容感测元件,与包含感测放大器和差分输出级的集成电路配对。这种设计确保了该装置对温度变化和梯度保持相对不敏感。每个包装都经过SDI的单独测试、编程和校准,并在其顶部和底部表面标有序列号,以便于追溯。此外,每个单元都有一份可选的校准测试报告(1521-TST),显示加速度计的测量偏差、比例因子、线性度、工作电流和频率响应规格。

  • 可用的 G-范围
  • ± 2 g
  • ± 5 g
  • ± 10 g
  • ± 25 g
  • ± 50 g
  • ± 100 g
  • ± 200 g
  • ± 400 g

低噪声:±2g 满量程版本的典型值为 7 μg/rootHz

响应从零 (DC) 到 2000+ Hz 的频率

高稳定性和耐用性

-55 至 +125°C 运行

±4V 差分输出

+5 VDC,5 mA 电源(典型值)

集成传感器和放大器

内部温度传感器

氮气阻尼和密封

序列化以实现可追溯性

符合 RoHS 标准

零至中频应用

g 量程 灵敏度,微分 频率响应(典型值,3 dB) 频率响应(最小值,3 dB) 频率响应(典型值,5%) 输出噪声,差分(RMS,典型值) 最大限度。机械冲击(0.1 毫秒)
G 毫伏/克 赫兹 赫兹 赫兹 微克/(根赫兹) g(峰值)
±2 2000 0 – 525 0 – 300 0 – 250 7 2000
±5 800 0 – 800 0 – 420 0 – 400 12 2000
±10 400 0 – 1100 0 – 660 0 – 700 18 5000
±25 160 0 – 1750 0 – 1050 0 – 1300 25 5000
±50 80 0 – 2100 0 – 1400 0 – 1600 50 5000
±100 40 0 – 3000 0 – 1700 0 – 1700 100 5000
±200 20 0 – 3600 0 – 2100 0 – 1900 200 5000
±400 10 0 – 4200 0 – 2400 0 – 2000 400 5000

操作

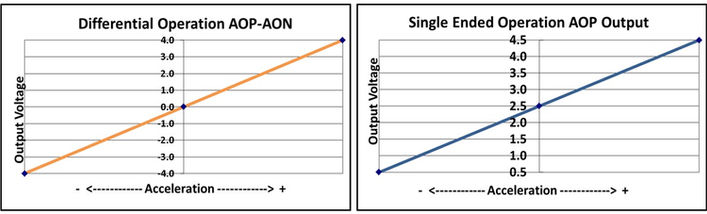

1521型产生差分+/-4伏输出电压或单端模式,0.5–4.5伏满量程,其值随加速度变化,如下图所示。敏感轴垂直于包装的底部,正加速度由推动包装底部的正力产生。地震中心位于穿过双感测元件的中心线上,并且位于它们之间的中间。内部电子器件有效地消除了由于旋转而产生的任何误差。

需要两个参考电压,+5.0和+2.5伏(标称);比例因子是相对于GND的+5.0伏参考电压的比率,并且零加速度下的两个输出与+2.5伏输入相同。

性能-所有版本

所有型号:除非另有说明,否则 Vs=+8 至 +32 VDC,TC=25°C,差分模式。跨度 = ±g 范围 = 8000 mV。

注 (1):仅限 2g 至 50g;100g 及更高版本经过测试并指定为 -65 至 +65g。

注意:大于所列应力可能会对设备造成不可逆性损坏。这些只是最大应力等级。不意味着在这些条件下或高于这些条件时设备的功能操作。

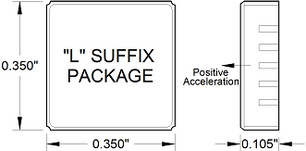

包装尺寸
