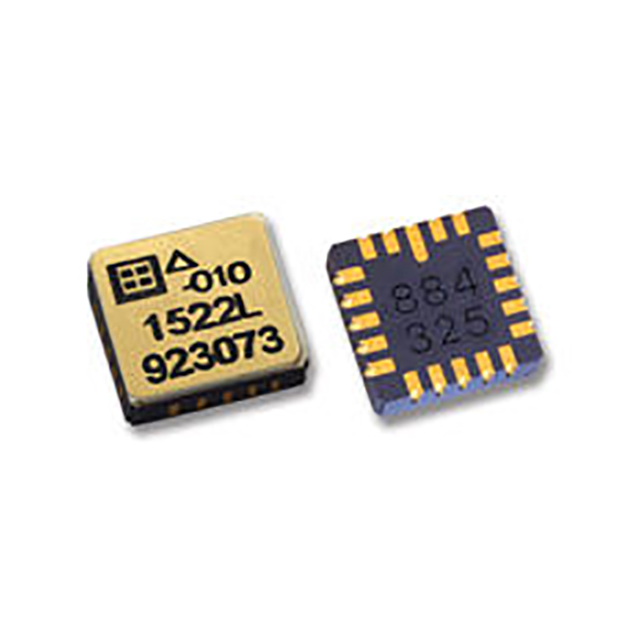

SDI 1522 低噪声加速度传感器

更新时间:2023-06-02

浏览量:1444

品牌：SDI
型号：1522
描述：1522型是一款表面安装MEMS直流加速度计，具有增强的温度性能和低成本设计。与SDI 1521型一样，它设计用于-55°C至+125°C之间，然而，1522型的偏差和比例因子温度系数只有1521型的...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SDI 1522 低噪声加速度传感器描述：

1522型是一款表面安装MEMS直流加速度计，具有增强的温度性能和低成本设计。与SDI 1521型一样，它设计用于-55°C至+125°C之间，然而，1522型的偏差和比例因子温度系数只有1521型的一半。每个氮阻尼、密封的1522型加速度计都在气候室环境中进行单独的温度测试、编程、校准和验证，以确保其在更高温度密集型应用中的性能得到改善。这些特征使SDI 1522型非常适合以大的或快速的温度波动为特征的应用，或者特别热或冷的工作温度持续很长一段时间的应用。

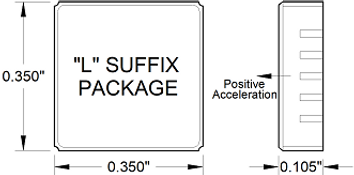

每个微型密封封装结合了用于直流测量的MEMS电容式感测元件和包括感测放大器和差分输出级的定制集成电路。这种设计确保了该装置对温度变化和梯度保持相对不敏感。每个包装都经过SDI的单独测试、编程和校准，并在其顶部和底部表面标有序列号，以便于追溯。此外，每个单元都有一份可选的校准测试报告（1522-TST），显示MEMS直流加速度计的测量偏差、比例因子、线性度、工作电流和频率响应规格。

可用的 G-范围
± 2 g
± 5 g
± 10 g
± 25 g
± 50 g
± 100 g
± 200 g
± 400 g

低噪声：7μg/rootHz±2g满量程版本的典型值

准确的偏差和比例因子温度系数

对从零（DC）到2000+Hz的频率作出响应

高稳定性和耐用性

-55至+125°C操作

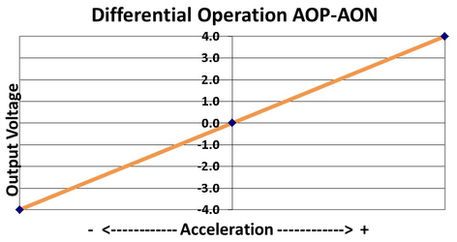

±4V差分输出

+5 VDC，5 mA电源（典型）

集成传感器和放大器

内部温度传感器

氮气阻尼和密封

系列化可追溯性和符合RoHS

零至中频应用

g 量程	灵敏度，微分	频率响应（典型值，3 dB）	频率响应（最小值，3 dB）	频率响应（典型值，5%）	输出噪声，差分（RMS，典型值）	最大限度。机械冲击（0.1 毫秒）
G	毫伏/克	赫兹	赫兹	赫兹	微克/（根赫兹）	g（峰值）
±2	2000	0 – 525	0 – 300	0 – 250	7	2000
±5	800	0 – 800	0 – 420	0 – 400	12	2000
±10	400	0 – 1100	0 – 660	0 – 700	18	5000
±25	160	0 – 1750	0 – 1050	0 – 1300	25	5000
±50	80	0 – 2100	0 – 1400	0 – 1600	50	5000
±100	40	0 – 3000	0 – 1700	0 – 1700	100	5000
±200	20	0 – 3600	0 – 2100	0 – 1900	200	5000
±400	10	0 – 4200	0 – 2400	0 – 2000	400	5000
