2220 2276 高性能加速度计

2220 2276 高性能加速度计描述：

SDI 的型号 2220 和 2276 高性能单轴 MEMS 直流加速度计是坚固的即插即用测量设备，可提供增强的温度性能，适用于经历较大或快速温度变化或维持高温或低温极端的零至中频应用延长的时间。

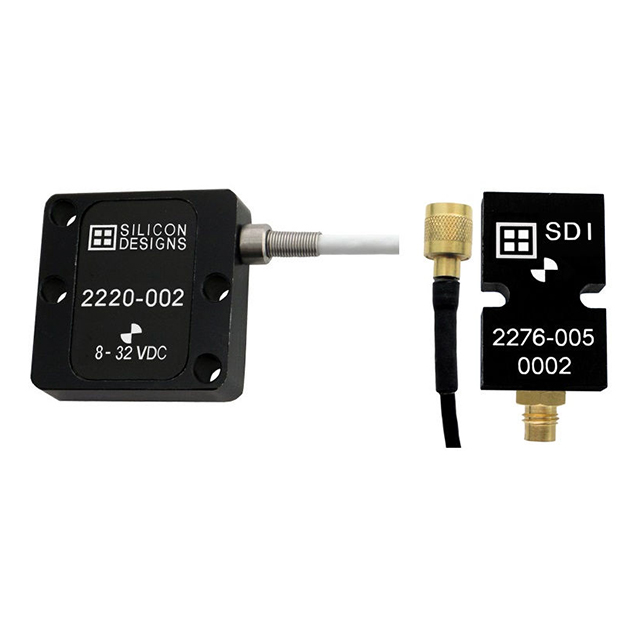

2220采用传统的1英寸方形封装，配有10英寸集成电缆，在操作上与2276相同，后者占地面积小，专为狭窄空间设计。2220和2276具有密封，低噪音SDI 1522型表面安装加速度计，在气候室中进行单独测试，编程，校准和验证，以确保在热挥发条件下的精度。2220和2276包括初始校准报告。

车载电压调节和内部参考电压消除了对精密电源的需求。坚固的阳极氧化铝外壳经过封装，然后环氧树脂密封，可以通过两个螺钉、粘合剂或连接磁铁轻松安装。

零至中频应用

操作

当SDI 2220和2276型MEMS直流加速度计使用AOP和AON输出信号以差分配置连接到仪器时，它们提供了良好性能，但它们也支持单端操作，以实现完全的灵活性。

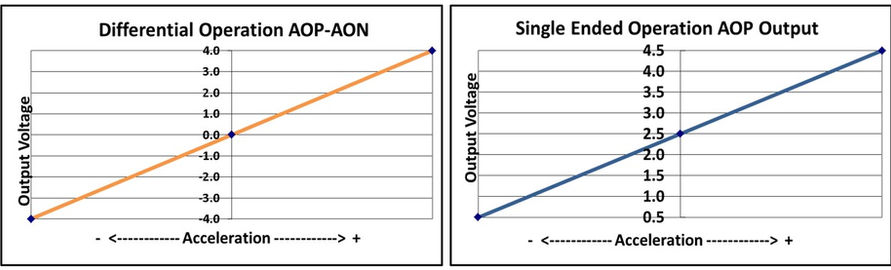

这些加速度计产生随加速度变化的差分模拟输出电压对（AON和AOP）。信号输出在大约2.5伏的共模电压附近是完全差分的。在零加速度下，输出差分电压标称为0伏直流电；在±满刻度加速度下，输出分别为±4伏直流电，如图（下图）所示。输出比例因子与+8到+32伏的电源电压无关。

当无法进行差分连接时，SDI建议通过将AOP和GND连接到仪器并断开AON，以单端模式将加速度计连接到仪器。请记住，与差分连接相比，单端连接的信噪比降低了一半。

性能-所有版本

所有型号：除非另有规定，否则Vs=+8至+32 VDC，TC=25°C，差模。量程=±g范围=8000 mV。

注（1）：仅适用于2g至50g；100g及以上的版本进行了测试，规定范围为-65至+65g。

注意：大于所列应力可能会对设备造成不可逆性损坏。这些仅为最大应力等级。不意味着在这些条件下或高于这些条件时设备的功能操作。

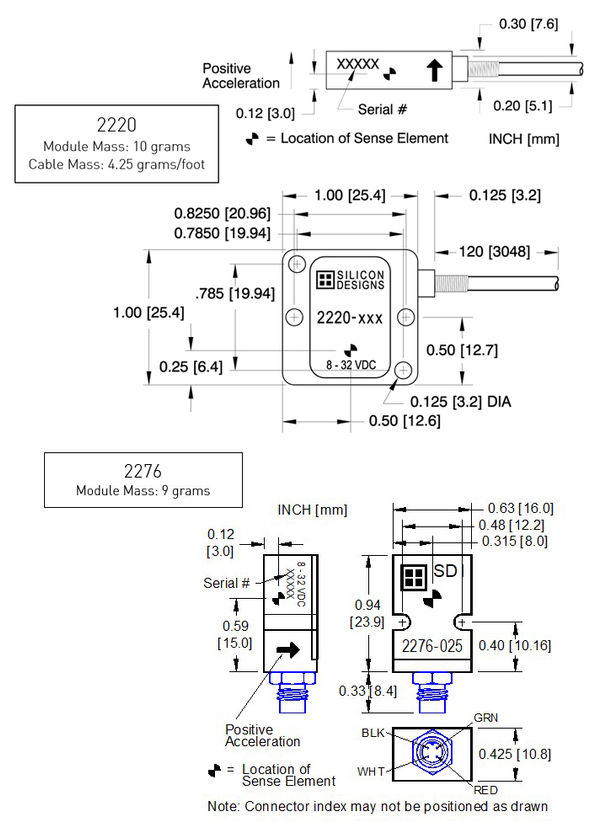

包装尺寸

三轴版本

SDI的高性能单轴加速度计也采用三轴配置，只需一个激励连接，即可在一个封装中进行多维传感。高性能SDI型号2470和2476是2220和2276的三轴版本，具有类似升级的SDI型号1522表面安装加速计，改进了偏置和比例因子温度偏移性能，并包括初始校准证书。2470包括一根3英尺的集成电缆，在操作上与2476相同，2476具有一个连接器，可轻松定制电缆长度和位置。
