Products
产品介绍
数据表

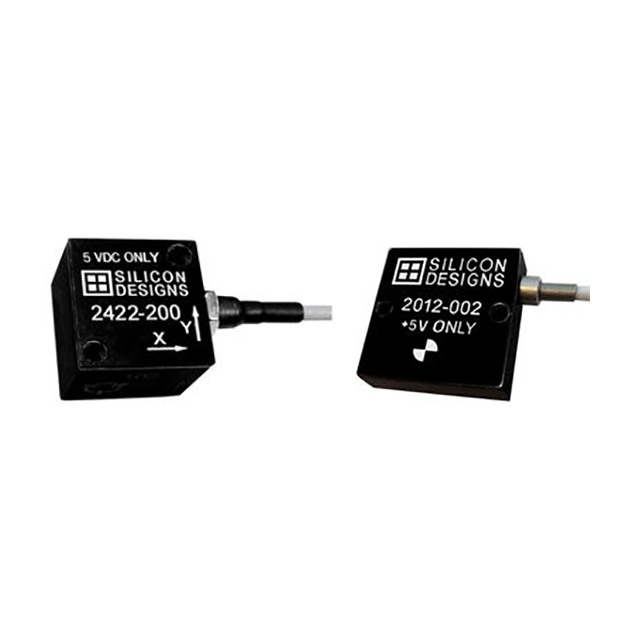

SDI的1轴Model 2012和3轴Model 2422 MEMS DC测试和测量加速计模块专为电源可能有限或只有稳定+5V DC激励可用的应用而设计。
2012和2422采用集成的3'电缆，两种型号都采用一（1）或三（3）个密封的低噪声SDI表面安装加速计，由SDI单独测试、编程和校准。
2012和2422对温度变化和-55至+125°C之间的梯度相对不敏感。电缆的屏蔽与外壳电连接，而接地（GND）线与外壳隔离。坚固的阳极氧化铝外壳是环氧树脂密封的，可以通过两个螺钉、粘合剂或连接磁铁轻松安装。
低噪声：10μg/rootHz±2g满量程版本的典型值
-55至+125°C工作温度范围
低压供电系统+5直流电源
长期稳定性
±4V差分输出或0.5V至4.5V单端输出
对从零（DC）到2000+Hz的频率作出响应
集成3'屏蔽电缆
简单四（4）或八（8）线连接
坚固的阳极氧化铝外壳
完全校准和系列化以实现可追溯性
| g 量程 | 灵敏度，微分 | 频率响应（典型值，3 dB） | 频率响应（最小值，3 dB） | 频率响应（典型值，5%） | 输出噪声，差分（RMS，典型值）） | 最大限度。机械冲击（0.1 毫秒） |
| G | 毫伏/克 | 赫兹 | 赫兹 | 赫兹 | 微克/（根赫兹） | g（峰值） |
| ±2 | 2000 | 0 – 525 | 0 – 300 | 0 – 250 | 10 | 2000 |
| ±5 | 800 | 0 – 800 | 0 – 420 | 0 – 400 | 15 | 2000 |
| ±10 | 400 | 0 – 1100 | 0 – 660 | 0 – 700 | 23 | 5000 |
| ±25 | 160 | 0 – 1750 | 0 – 1050 | 0 – 1300 | 38 | 5000 |
| ±50 | 80 | 0 – 2100 | 0 – 1400 | 0 – 1600 | 60 | 5000 |
| ±100 | 40 | 0 – 3000 | 0 – 1700 | 0 – 1700 | 121 | 5000 |
| ±200 | 20 | 0 – 3600 | 0 – 2100 | 0 – 1900 | 243 | 5000 |
| ±400 | 10 | 0 – 4200 | 0 – 2400 | 0 – 2000 | 475 | 5000 |
SDI 2012和2422型MEMS直流加速度计在使用AOP和AON输出信号以差分配置连接到仪器时提供良好性能，但它们也支持单端操作以实现完全的灵活性。

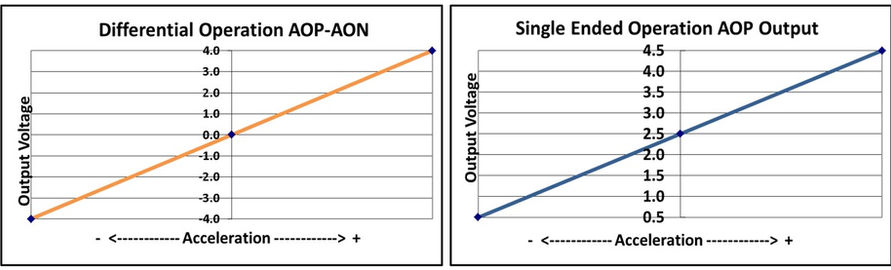

这些加速度计产生随加速度变化的差分模拟输出电压对（AON和AOP）。信号输出在大约2.5伏的共模电压附近是完全差分的。在零加速时，输出差分电压标称为0伏直流电；在±满刻度加速度下，输出分别为±4伏直流电，如图（下图）所示。输出比例因子与+5伏的电源电压无关。
当无法进行差分连接时，SDI建议通过将AOP和GND连接到仪器并断开AON，以单端模式将加速度计连接到仪器。请记住，与差分连接相比，单端连接的信噪比降低了一半。
所有型号：除非另有规定，否则Vs=+8至+32 VDC，TC=25°C，差模。量程=±g范围=8000 mV。
注（1）：仅适用于2g至50g；100g及以上的版本进行了测试，规定范围为-65至+65g。
注意：大于所列应力可能会对设备造成不可逆性损坏。这些只是最大应力等级。不意味着在这些条件下或高于这些条件时设备的功能操作。

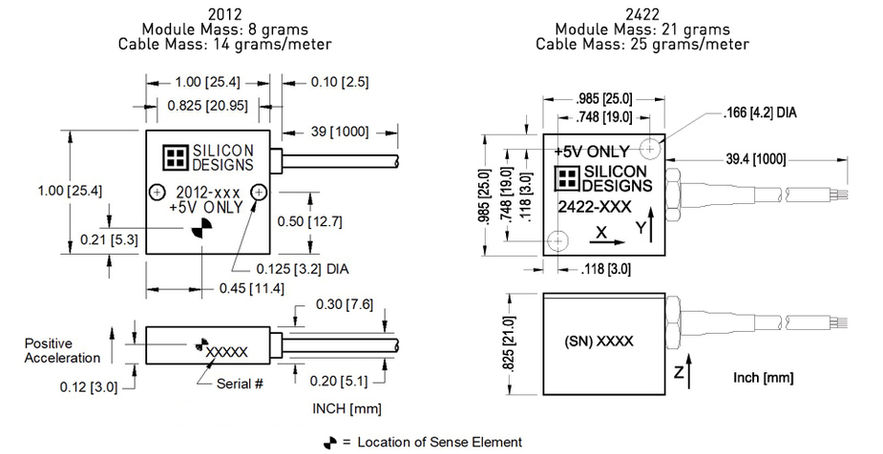

包装尺寸
