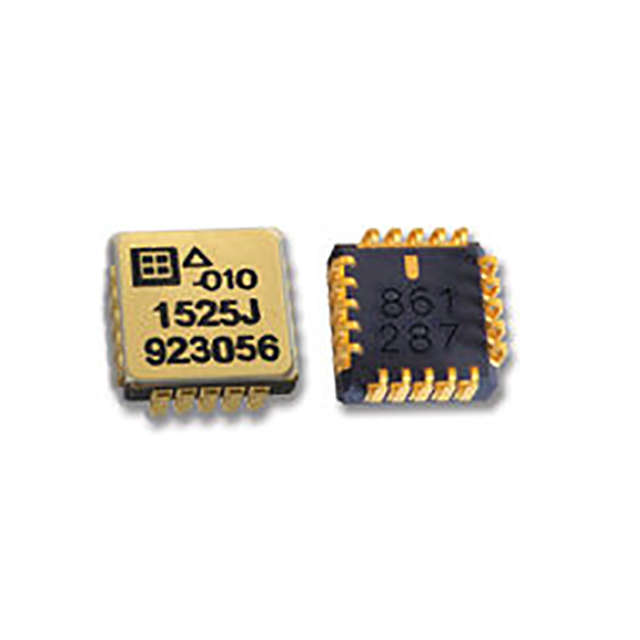

SDI 1525 惯性和工业表面安装加速度传感器

更新时间:2023-06-05

浏览量:1483

  • 品牌:SDI
  • 型号:1525
  • 描述:1525型微机电系统直流表面安装惯性加速度计采用了Silicon Designs自己的高性能传感元件,以及±4.0V差分模拟输出级、内部温度传感器和集成传感放大器,所有这些都位于一个微型、氮阻尼、密封...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

SDI 1525 惯性和工业表面安装加速度传感器描述:

数据表

1525型微机电系统直流表面安装惯性加速度计采用了Silicon Designs自己的高性能传感元件,以及±4.0V差分模拟输出级、内部温度传感器和集成传感放大器,所有这些都位于一个微型、氮阻尼、密封、表面安装的J-lead LCC-20陶瓷封装内。1525型的平均偏置重复性规格为5 mg,这意味着它的设计旨在提供-40至+85°C环境下密集惯性应用所需的高水平长期稳定性,例如轻型至中型飞机和直升机的备用系统。1525型还具有低功耗操作、出色的运行中偏置稳定性和零交叉耦合,但对温度变化和梯度仍然相对不敏感。

每个设备都由SDI单独测试、编程、校准,并在其顶部和底部表面标记序列号,以便于追溯。每个单元都提供一份校准测试报告(1525-TST),显示测量的偏置、比例因子、线性度、工作电流和频率响应。

  • 可用的 G-范围
  • ± 5 g
  • ± 10 g
  • ± 25 g
  • ± 50 g

运行中偏置稳定性

零交叉耦合设计

5μg的Allan方差

-40至+85°C操作

±4V差分输出

+5 VDC,5 mA电源(典型)

内部温度传感器

氮气阻尼

密封

为可追溯性而序列化

9平方毫米J型引线LCC-20封装

零至中频应用

g 量程 灵敏度,微分 频率响应(典型值,3 dB) 频率响应(最小值,3 dB) 频率响应(典型值,5%) 输出噪声,差分(RMS,典型值)) 最大限度。机械冲击(0.1 毫秒)
G 毫伏/克 赫兹 赫兹 赫兹 微克/(根赫兹) g(峰值)
±5 800 0 – 450 0 – 300 0 – 250 10 2000
±10 400 0 – 600 0 - 400 0 – 500 12 2000
±25 160 0 – 900 0 - 600 0 – 650 25 5000
±50 80 0 – 1200 0 – 900 0 – 800 50 5000

操作

1525型敏感轴垂直于包装的底部,正加速度由推动包装底部的正力产生。地震中心位于穿过双感测元件的中心线上,并且位于它们之间的中间。

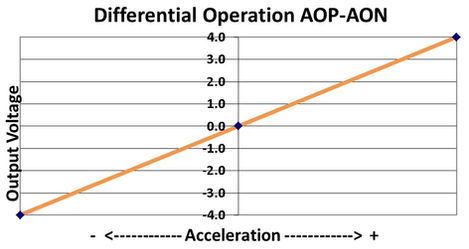

1525型产生+/-4伏差分输出电压,其值随加速度变化,如图1所示。地震中心位于穿过它们中间的双感测元件的中心线上。由于围绕该点旋转而产生的任何误差都会被内部电子器件有效地抵消。

需要两个参考电压,+5.0和+2.5伏(标称);比例因子是相对于GND的+5.0伏参考电压的比率,并且在零加速度下的两个输出名义上与+2.5伏输入相同。

性能-所有版本

除非另有规定,否则VDD=VR=5.0 VDC,TC=25°C,差分输出,J引线封装

所有型号:除非另有规定,否则Vs=+8至+32 VDC,TC=25°C,差模。

输出量程=±4V差分输出=8000 mV

比例=测量值;FS=满量程=绝对输出=4000 mV

注意:大于所列应力可能会对设备造成不可逆性损坏。这些只是最大应力等级。不意味着在这些条件下或高于这些条件时设备的功能操作。

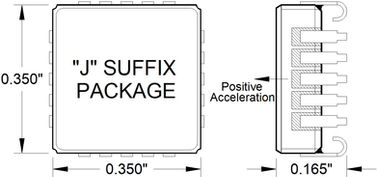

封装尺寸
