Products
产品介绍
数据表

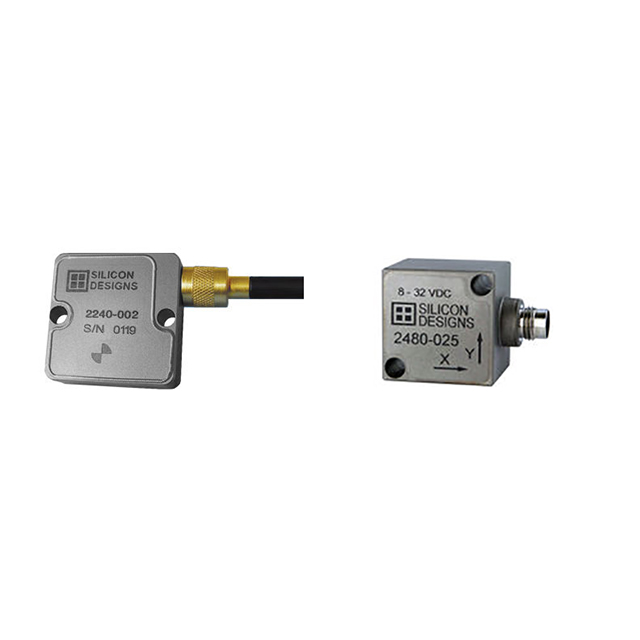

硅设计（SDI）的高性能2240和2480型特种密封MEMS直流测试和测量加速度计模块在经历大的或快速的温度变化或在环境条件需要密封的情况下长时间保持极端高温或极端低温的零至中频应用中，提供了更高的温度性能包裹。
SDI型号2240和2480包含一个或三个正交安装的专有SDI型号1522加速度计LCC芯片，使其对-55°C至+125°C的温度变化和梯度更加不敏感，并大大减少了偏差和比例因子温度偏移，从而获得良好性能。每个温度补偿的加速度计LCC都在气候室中单独进行测试、校准和验证。
车载电压调节和内部电压参考消除了对精密电源的需求。集成放大器和低阻抗输出支持高达2000英尺的电缆。
其坚固、轻便、IP67密封钛外壳和IP61专用连接器可定制电缆长度并便于重新定位。当用护套、套管或热缩管密封时，连接器也可以达到IP67。任何一种情况都可以通过两个螺丝、粘合剂或连接磁铁轻松安装。
2240和2480都附带了一份初始校准报告，其中包含了关于每个单元测试的线性、输出、相位和频率响应的额外信息。
低噪声：10μg/rootHz±2g满量程版本的典型值
-55至+125°C工作温度范围
加速度和振动传感
长期稳定性
灵活的+8至+32 VDC电源
±4V差分输出或0.5V至4.5V单端输出
对从零（DC）到2000+Hz的频率作出响应
低阻抗输出支持高达2000英尺的电缆
简单四（4）或八（8）线连接
坚固、密封的钛外壳，防护等级IP67
完全校准和系列化以实现可追溯性
| g 量程 | 灵敏度，微分 | 频率响应（典型值，3 dB） | 频率响应（最小值，3 dB） | 频率响应（典型值，5%） | 输出噪声，差分（RMS，典型值）） | 最大限度。机械冲击（0.1 毫秒） |
| G | 毫伏/克 | 赫兹 | 赫兹 | 赫兹 | 微克/（根赫兹） | g（峰值） |
| ±2 | 2000 | 0 – 525 | 0 – 300 | 0 – 250 | 10 | 2000 |
| ±5 | 800 | 0 – 800 | 0 – 420 | 0 – 400 | 15 | 2000 |
| ±10 | 400 | 0 – 1100 | 0 – 660 | 0 – 700 | 23 | 5000 |
| ±25 | 160 | 0 – 1750 | 0 – 1050 | 0 – 1300 | 38 | 5000 |
| ±50 | 80 | 0 – 2100 | 0 – 1400 | 0 – 1600 | 60 | 5000 |
| ±100 | 40 | 0 – 3000 | 0 – 1700 | 0 – 1700 | 121 | 5000 |
| ±200 | 20 | 0 – 3600 | 0 – 2100 | 0 – 1900 | 243 | 5000 |
| ±400 | 10 | 0 – 4200 | 0 – 2400 | 0 – 2000 | 475 | 5000 |
SDI 2240和2480型MEMS直流加速度计在使用AOP和AON输出信号以差分配置连接到仪器时提供良好性能，但它们也支持单端操作以实现完全的灵活性。

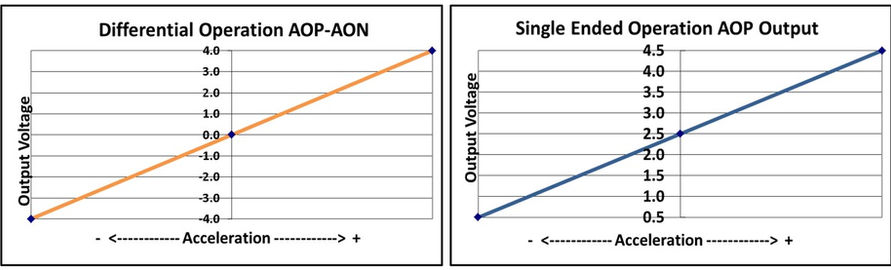

这些加速度计产生随加速度变化的差分模拟输出电压对（AON和AOP）。信号输出在大约2.5伏的共模电压附近是完全差分的。在零加速时，输出差分电压标称为0伏直流电；在±满刻度加速度下，输出分别为±4伏直流电，如图（下图）所示。输出比例因子与+8至+32伏的电源电压无关。
当无法进行差分连接时，SDI建议通过将AOP和GND连接到仪器并断开AON，以单端模式将加速度计连接到仪器。请记住，与差分连接相比，单端连接的信噪比降低了一半。
所有型号：除非另有规定，否则Vs=+8至+32 VDC，TC=25°C，差模。量程=±g范围=8000 mV。
注（1）：仅适用于2g至50g；100g及以上的版本进行了测试，规定范围为-65至+65g。
注意：大于所列应力可能会对设备造成不可逆性损坏。这些只是最大应力等级。不意味着在这些条件下或高于这些条件时设备的功能操作。

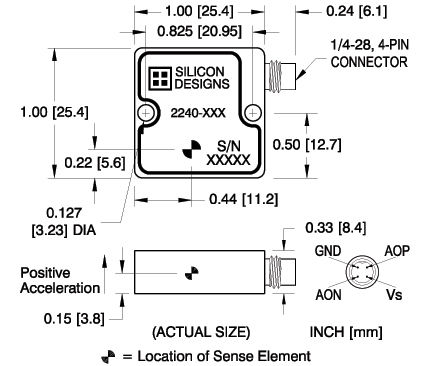

SDI 2240型

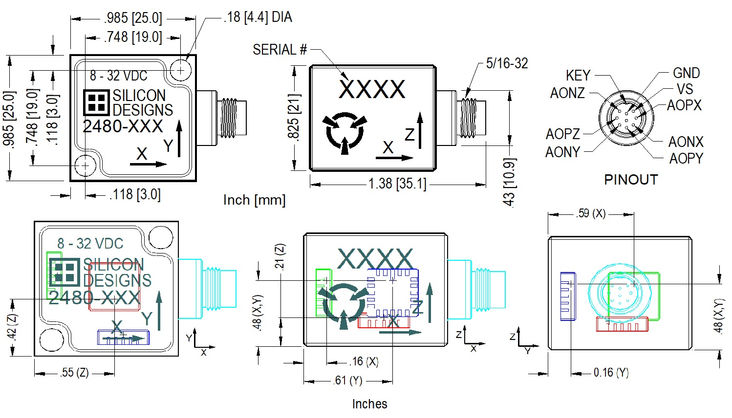

SDI 2480型
