SDI 2290 高精度MEMS直流校准基准加速度传感器

更新时间:2023-06-05

浏览量:1311

  • 品牌:SDI
  • 型号: 2290
  • 描述:SDI 2290型单轴MEMS直流精密参考校准加速计提供了一种精确、可靠和准确的方法,可在端到端校准和相关性能验证期间确定未知MEMS直流加速计的灵敏度和频率响应特性。在这些应用中,2290型可作为“...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

SDI 2290 高精度MEMS直流校准基准加速度传感器描述:

数据表

SDI 2290型单轴MEMS直流精密参考校准加速计提供了一种精确、可靠和准确的方法,可在端到端校准和相关性能验证期间确定未知MEMS直流加速计的灵敏度和频率响应特性。在这些应用中,2290型可作为“参考标准”,用于性能规范比较,或作为工作加速度计的实际替代品。

除了校准验证外,2290系列还支持从直流到2000赫兹的各种零到中频仪器应用,包括重心加速度测量和设备校准。

SDI 2290型集成了SDI的密封、低噪声、1527型MEMS DC表面安装加速计芯片和SDI的专有电子产品,以实现低噪声性能和稳定性。坚固耐用的阳极氧化铝1英寸见方封装提供了与SDI工业加速度计相同的耐用性和可靠性,以及4线尾纤的便利性,可与几乎任何DAQ系统无缝兼容。

SDI 2290型与该公司的其他MEMS直流加速度计系列一样,对温度变化和梯度相对不敏感。车载电压调节和内部电压参考消除了对精密电源的需求。阳极氧化铝外壳是环氧树脂密封的,可以通过两个螺丝、粘合剂或将其连接到磁铁上轻松安装。加速度计是非铁的,不会对磁性安装产生响应。每个单元都提供了初始校准证书。

2290型的美国出口名称为ECCN 7A994。它不受ITAR管制。

SDI 2290型符合REACH和RoHS标准。

  • 可用的 G-范围
  • ± 5 g
  • ± 10 g
  • ± 25 g
  • ± 50 g

长期稳定性

灵活的+8至+32 VDC电源

±4V差分输出

-55至+125°C工作温度范围

响应从零(DC)到1800 Hz的频率

低阻抗输出支持高达2000英尺的电缆

集成电缆,传统1“方形尺寸

带有简单4线连接的集成10’电缆

坚固的阳极氧化铝外壳,模块质量:9克

完全校准和系列化以实现可追溯性

零至中频应用

g 量程 灵敏度,微分 频率响应(典型值,3 dB) 频率响应(最小值,3 dB) 频率响应(典型值,5%) 输出噪声,差分(RMS,典型值)) 最大限度。机械冲击(0.1 毫秒)
G 毫伏/克 赫兹 赫兹 赫兹 微克/(根赫兹) g(峰值)
±5 800 0 – 450 0 – 300 0 – 250 10 2000
±10 400 0 – 600 0 - 400 0 – 500 12 2000
±25 160 0 – 900 0 - 600 0 – 650 25 5000
±50 80 0 – 1200 0 – 900 0 – 800 50 5000

操作

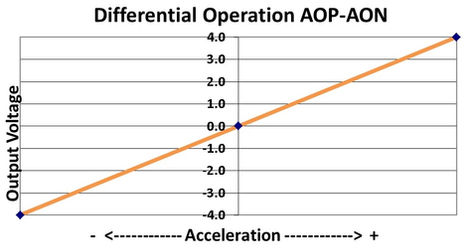

这些加速度计模块产生随加速度变化的差分模拟输出电压对(AON和AOP)。信号输出在大约2.5伏的共模电压附近是完全差分的。在零加速时,输出差分电压标称为0伏直流电;在±满刻度加速度下,输出分别为±4伏直流电,如图(下图)所示。输出比例因子与+8至+32伏的电源电压无关。

性能-所有版本

所有型号:除非另有规定,否则Vs=+8至+32 VDC,TC=25°C,差模。量程=±g范围=8000 mV。

注意:大于所列应力可能会对设备造成不可逆性损坏。这些只是最大应力等级。不意味着在这些条件下或高于这些条件时设备的功能操作。

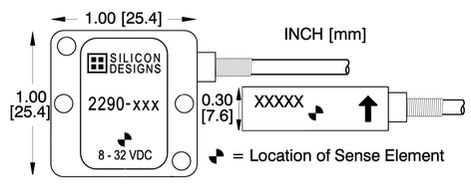

封装尺寸
