SDI 2422H 密封+5V加速度传感器

SDI 2422H 密封+5V加速度传感器描述：

数据表

来自Silicon Designs (SDI)的2422H型特种密封MEMS直流加速度计是一种低成本的集成即插即用测量设备，适用于电源选项限制在+5 V DC的各种苛刻应用。2422H在零到中频应用中提供了更高的温度性能，这些应用需要经历较大或快速的温度变化，或者长时间保持高温或低温，以及需要密封封装的环境条件。

SDI型号2422H包含三个正交安装的专有SDI型号1522加速计LCC芯片，使其对-55°C至+125°C的温度变化和梯度更加不敏感，并大大减少了偏差和比例因子温度偏移，从而获得良好性能。它们的增强型、温度补偿型、加速度计LCC在气候室中进行单独测试、校准和验证。2422H附带了一份初始校准报告，其中包含了关于每个单元测试的线性、输出、相位和频率响应的额外信息。

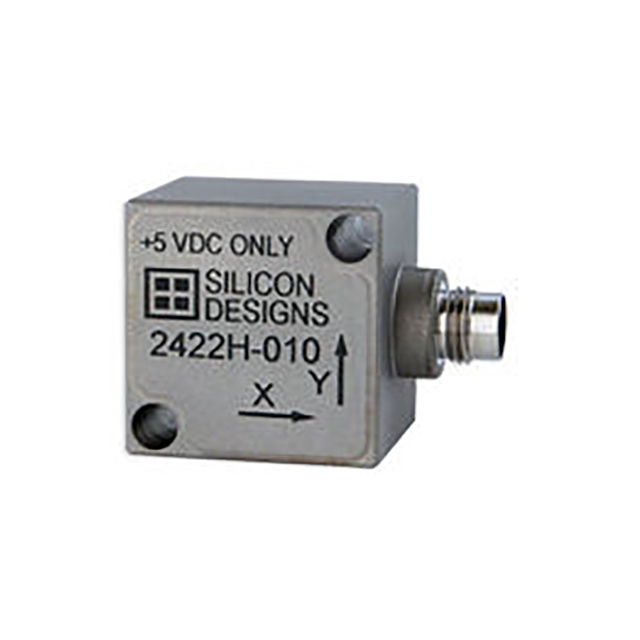

SDI 2422H型加速度计封装在坚固、密封的钛外壳中，连接器允许定制电缆长度并易于重新定位。外壳的防护等级为IP67；该连接器的防护等级为IP61，当用护套、套管或热缩管密封时，可满足IP67。外壳可以通过两个螺丝、粘合剂或连接磁铁轻松安装。

零至中频应用

操作

SDI型号2422H Specialty+5VDC密封MEMS直流加速度计在使用AOP和AON输出信号以差分配置连接到仪器时提供良好性能，但它们也支持单端操作以实现完全的灵活性。

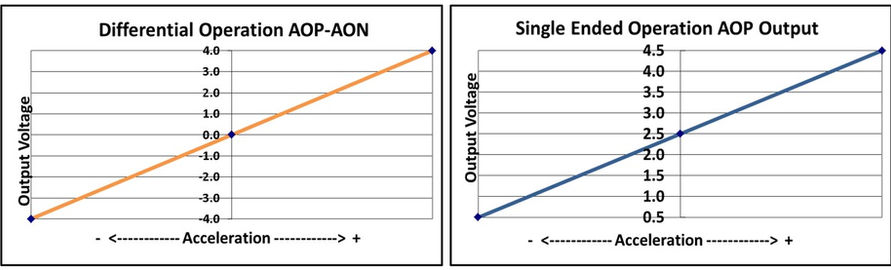

这些加速度计产生随加速度变化的差分模拟输出电压对（AON和AOP）。信号输出在大约2.5伏的共模电压附近是完全差分的。在零加速时，输出差分电压标称为0伏直流电；在±满刻度加速度下，输出分别为±4伏直流电，如图（下图）所示。输出比例因子与+8至+32伏的电源电压无关。

当无法进行差分连接时，SDI建议通过将AOP和GND连接到仪器并断开AON，以单端模式将加速度计连接到仪器。请记住，与差分连接相比，单端连接的信噪比降低了一半。

性能-所有版本

所有型号：除非另有规定，否则Vs=+8至+32 VDC，TC=25°C，差模。量程=±g范围=8000 mV。

注（1）：仅适用于2g至50g；100g及以上的版本进行了测试，规定范围为-65至+65g。

注意：大于所列应力可能会对设备造成不可逆性损坏。这些只是最大应力等级。不意味着在这些条件下或高于这些条件时设备的功能操作。

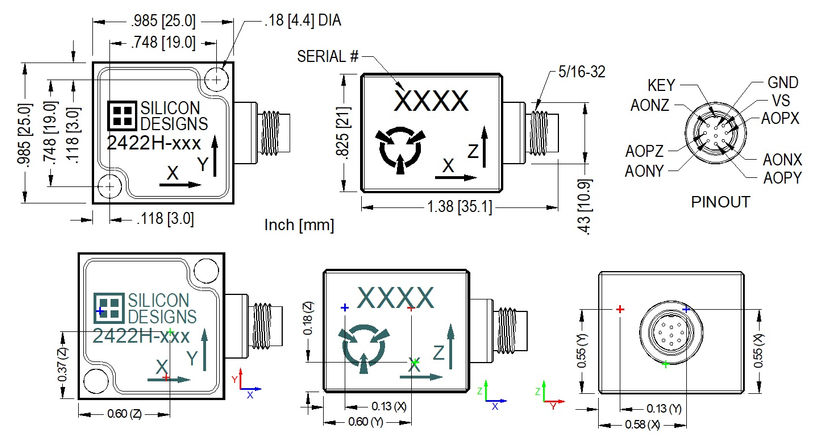

包装尺寸
