2A-BB-10 高灵敏度激光功率/能量传感器

2A-BB-10 高灵敏度激光功率/能量传感器概述：

高灵敏度热传感器 10μW至3W 数据手册 2A-BB-10 图纸

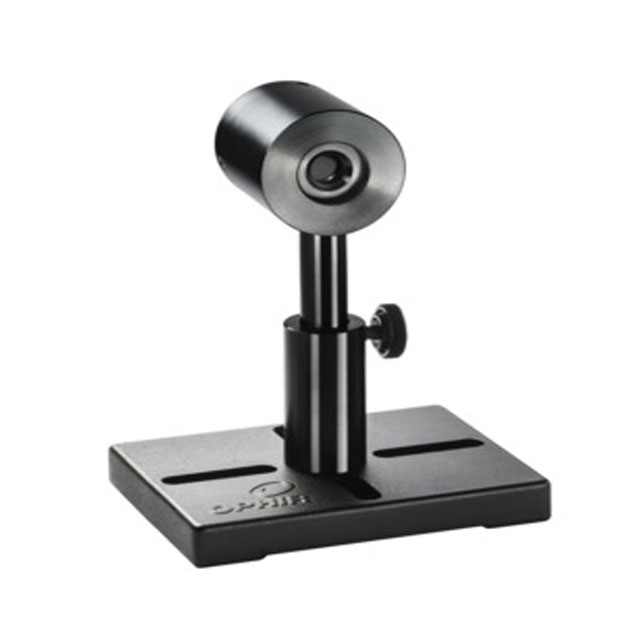

2A-BB-10是一款高灵敏度激光功率/能量传感器，噪音和漂移极低。具有9.5mm孔径。功率测量范围为20µW - 2W，能量测量范围为10µJ - 2J。其光谱平坦，光谱覆盖范围为0.19 - 20µm。该传感器配备一根1.5米电缆，用于连接至一个主机仪表或PC接口。

特点与优势：

热传感器校准：

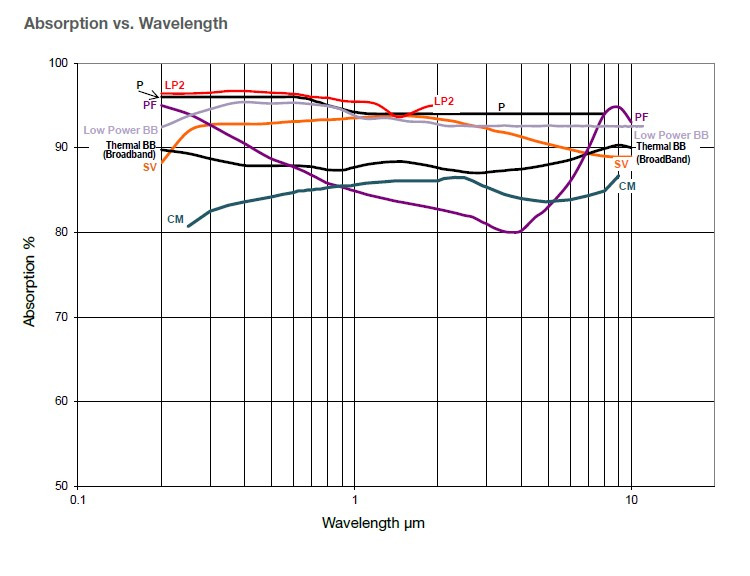

由于用于功率和能量测量的吸收器光谱灵敏度并非完全线性，Ophir传感器默认获得高精度校准，包含多个波长。

每个热传感器都独立于特定的Ophir功率计进行校准，其校准信息存储在DB15插头中。当传感器连接到功率计时，功率计会读取并解析这些信息，以显示校准后的读数。每个功率计都是独立校准的，与其他功率计的灵敏度差异在约0.2%以内。 除非另有说明，Ophir传感器和仪表应在首次购买后18个月内重新校准，此后每年校准一次。

规格参数：

常见问题：

如何计算激光束的功率和能量密度？

如果功率为P，光束直径为D，则功率密度为P /(.785 * D2) 。如果是脉冲激光器，能量为E，重复频率为R，直径为D，则功率密度为E*R/(.785 * D2)，能量密度为E/(.785 * D2)。传感器查找器将自动计算功率和能量密度。

我必须仅使用与测量仪配套订购的特定传感器吗？

Ophir 的测量仪和传感器是独立校准的。每个测量仪之间的灵敏度差异在0.2%以内。每个传感器都独立于特定测量仪进行校准，其校准信息存储在DB15插头中。当传感器连接到测量仪时，测量仪会读取并解析这些信息。由于我们传感器的精度通常为+/-3%，因此插入不同测量仪可能产生的额外0.2%误差可以忽略不计，因此使用哪个已校准的测量仪搭配特定的已校准传感器并不重要。

激光测量结果会受激光到传感器距离的影响吗？

理论上，如果光束完全平行且位于传感器的孔径范围内，那么距离远近应该完全没有影响。光子数量将保持不变（忽略空气吸收，除了250nm以下的紫外线外，空气吸收可忽略不计）。然而，如果你确实观察到了这种距离依赖性，可能是由于以下效应之一：

• 如果你使用的是热型功率传感器，你实际上可能测量的是激光本身的热量。当距离激光非常近时，热传感器可能会“感受到”激光自身的热量。不过，除非光源较弱而热源较强，否则这种效应在超过几厘米的距离后就不会再产生影响。
• 光束几何形状 – 光束可能不平行且可能发散。通常，光束的低强度边缘部分比光束主体部分具有更大的发散率。随着距离增加，这些部分可能会超出传感器的孔径。要检查这一点，您需要使用剖面仪，或者使用BeamTrack PPS（功率/位置/尺寸）传感器。
• 如果您使用基于扩散器的热释电传感器测量脉冲能量：一些用户发现，当他们将传感器紧贴激光器并逐渐移开时，读数会在最初的几厘米内急剧下降（通常下降约6%）。这可能是由于扩散器和激光设备之间的多次反射造成的，在最近距离下，这可能会导致读数异常偏高。您应该至少远离光源5厘米，如果光束发散程度不高，则需要更远的距离。

毋庸置疑，确保实验装置稳定也很重要。手持传感器很容易发生无意识的移动，这可能导致随着距离增加，传感器孔径出现部分或完全的遮挡，尤其是对于不可见光束而言。

如果根据目录规格或传感器查找器，我的测量值非常接近损伤阈值但未超过，我应该选择这样的传感器吗？

如果有其他选择，不建议选择非常接近损伤阈值的传感器，因为激光损伤并非一个精确的数值，且取决于多种因素。请使用传感器查找器找到最佳匹配，最好使您处于损伤阈值的50%以下。

我需要重新校准仪器吗？需要多久校准一次？

除非另有说明，Ophir传感器和仪表应在首次购买后18个月内重新校准，此后每年校准一次。

我该如何清洁我的传感器？

首先，使用纸巾蘸取Umicore #2基底清洁剂、丙酮或甲醇清洁吸收器表面。然后用另一张纸巾擦干表面。请注意，部分吸收器（Pyro-BB、10K-W、15K-W、16K-W和30K-W）无法使用此方法清洁。相反，只需用洁净空气或氮气吹掉灰尘即可。请勿触摸这些吸收器。此外，HE传感器（如30(150)A-HE-17）不应使用丙酮清洁。

注意：这些建议不作保证。在某些情况下，清洁过程可能会导致表面划伤或污渍，还可能改变校准。

损伤阈值是否取决于功率水平？

热传感器的损伤阈值确实取决于功率水平，而不仅仅是功率密度，因为传感器盘本身在高功率下会变得更热。例如，Ophir宽带涂层的损伤阈值在10瓦时可能为50KW/cm2，但在300瓦时仅为10KW/cm2。Ophir的损伤阈值规格始终针对特定传感器的最高使用功率给出，而大多数其他制造商则不然。在比较规格时应考虑到这一点。传感器查找器在计算损伤阈值时会考虑功率水平。

当给出精度规格时，具体指的是什么？

Ophir的精度规格通常采用2倍标准差标准。这意味着，例如，如果我们标注精度为+/-3%，则表示95%的传感器将处于此精度范围内，而99%的传感器将处于+/-4%范围内。
