PLD-1C驱动器数据手册

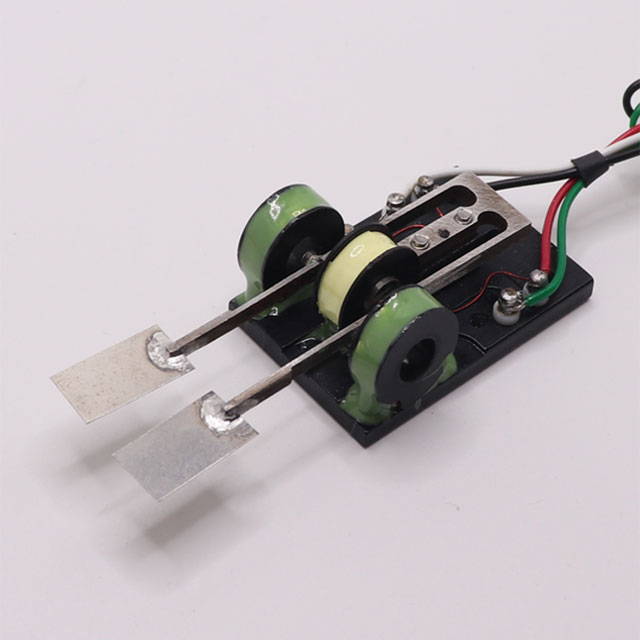

PLD-1C驱动器将任何分叉式斩波器（CH型，亚微型CH-25除外）锁定到外部时钟输入。该系统可作为“独立”单元使用，也可集成到更大的仪器或系统中。尽管分叉式斩波器可在宽温度范围内使用，但该驱动器不建议用于温度敏感型应用。要将斩波器锁定到外部时钟信号，需要指定精确的时钟频率（精确到小数点后4位）。与时钟的相位关系由工厂根据客户要求进行设置（0°至360°）。
| PLD-1C-PC | 需要外部+/-12V至+/-15V直流电源的板级驱动器。 |
|---|---|

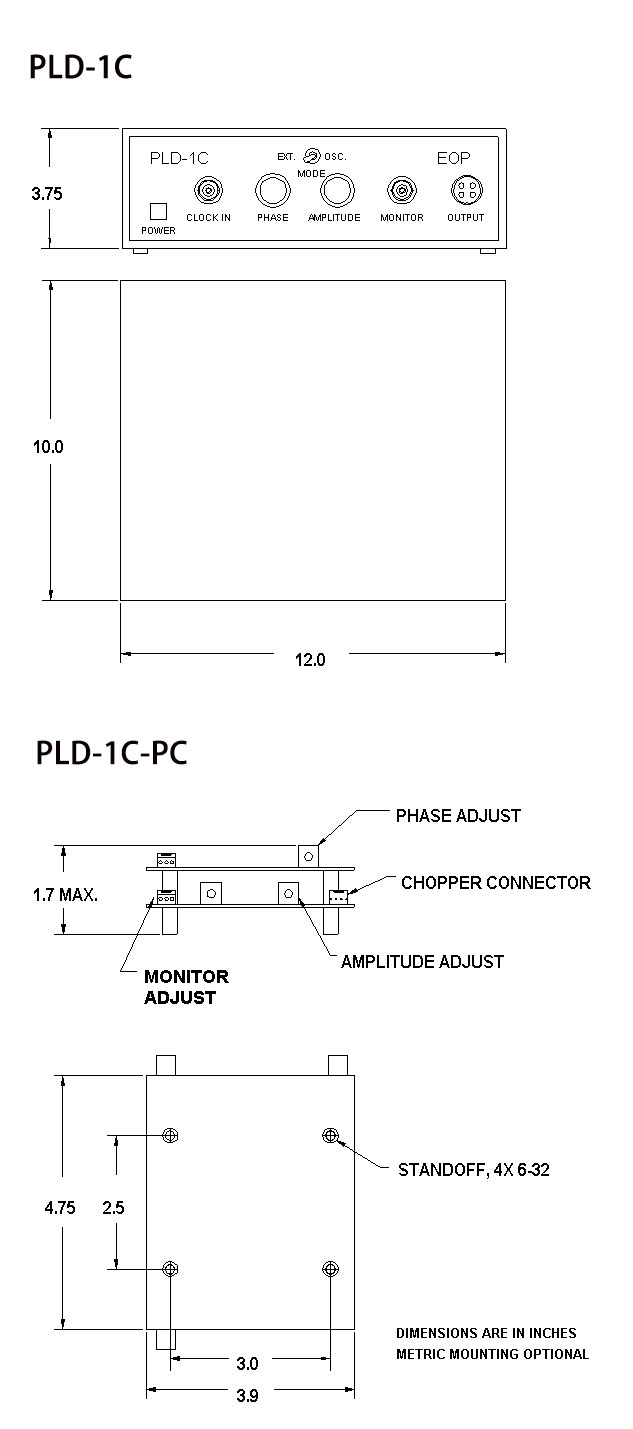

| PLD-1C-110 | 外壳驱动器（12" × 10" × 3.8"），工作电压为110V交流电。 |
| PLD-1C-220 | 外壳驱动器（12" × 10" × 3.8"），工作电压为220V交流电。 |
| PLD-1C-110/220 | 带外壳的驱动器（12" × 10" × 3.8"），配备线路开关选择器，可运行于110V或220V交流电压。 |
| 外部时钟稳定性 | +/-50 PPM |
|---|---|
| 外部时钟精度 | 100 PPM |
| 电源 | 电源开关，用于将驱动器“开启” |
| 时钟输入 | 外部时钟输入（TTL或正弦波），BNC接口 |
| 锁定模式 | 斩波器叶片与时钟信号相位锁定 |
| 振荡器模式 | 斩波器在其谐振频率下自激振荡（未锁定至时钟输入 |
| 相位控制电位器 | 斩波器相对于时钟的相位调整，最小+/-45°。 |
| 位置监测 | 叶片位置输出，BNC接口 |
| 振幅控制 | 斩波振幅调节电位器 |
| 输出 | 输出连接器，用于与斩波器互连 |
| 频率范围 | 5 Hz 至 16 kHz |
| 外部时钟信号 | TTL电平，正弦波或方波（1V PTP 至 20V PTP） |
| 外部时钟稳定性 | +/-50 PPM |
| 斩波器幅度稳定性 | 0.01%或更好（未锁定时钟输入） |
| 位置监视器 | 模拟位置输出，最大+/-5V，最大1kOhm读档 |
| 相位调节范围 | 最小+/-45° |
| 相位稳定性 | 0.01% |
| 相位关系 | 工厂按客户规格设置 |
| 工作温度范围 | 仅限室温 |
| 电源输入 | 110V 交流电或 220V 交流电，50-60 Hz，20W |
A) 斩波器信息：
类型 [CH-10 或 CH-20]；占空比 [%]；叶片 [B=亮色或 D=暗色]；频率 [Hz] 示例：零件号 CH10-90D-825。该零件号指定了 CH-10 型斩波器，具有 90% 的占空比、黑色叶片和 825 Hz 的工作频率。
B) 驱动器信息：
按客户规格
