PLD-1S 驱动程序 锁定外部时钟的谐振扫描器

PLD-1S 驱动程序 锁定外部时钟的谐振扫描器描述：

PLD-1S Driver Datasheet PLD-1S Instructions

PLD-1S驱动器将任何谐振扫描仪（SC型，微型扫描仪除外）与外部时钟信号锁定，以提供稳定的扫描光束运动[子]系统。该系统可作为“独立”单元在实验室中使用，也可集成到更大的仪器/系统中。扫描仪具有单一固定频率，可选范围为5 Hz至20 kHz。该扫描仪体积小、重量轻、成本低且使用寿命长。它仅需低功耗驱动电子设备，且不产生电磁干扰（EMI）。扫描仪具有高振幅稳定性，振幅抖动极低；摆动小于1角秒。该扫描仪适用于红外、可见光和紫外波段，并具备高真空能力。提供参考信号和位置输出。

虽然该扫描仪可在宽温度范围内使用，但此驱动程序不建议用于温度敏感型应用。若要将扫描仪锁定到外部时钟信号，需指定精确的时钟频率（保留至小数点后四位）。与时钟的相位关系由工厂根据客户要求进行设置（0°至360°）。

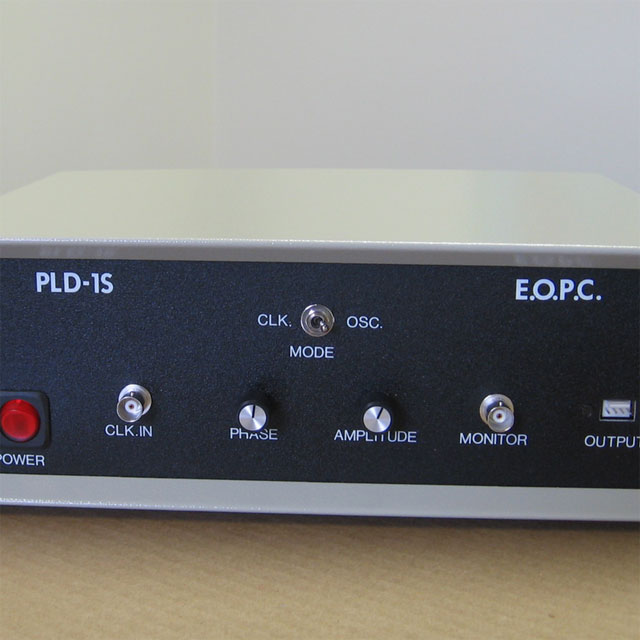

PLD-1S-110或PLD-1S-220驱动器是一款适用于110V或220V（请注明）的箱式驱动器。该驱动器具有用于控制振幅和相位的面板控制功能，并内置电源。箱式驱动器的尺寸为：12" × 10" × 3.8"

PLD-1S-110/220是一款箱式驱动器，配有线路开关选择器，可用于110Vac或220Vac的线路电压。

PLD-1S-PC驱动器是一款印刷电路板级驱动器，需要外部+/-15V直流电源。

与时钟的相位关系在出厂时可根据客户要求进行设置（0°至360°），并在面板上可调节范围至少为±45°。该驱动器可以是带有面板控制和内置电源的全集成驱动器，也可以是印刷电路板级驱动器。箱式驱动器的尺寸为：12" × 10" × 3.8"。PLD-1S-PC驱动器是一款印刷电路板级驱动器，需要外部±15V直流电源。

特点与优势：

产品选项：

时钟要求：

前面板控制：

规格参数：

图纸：

PLD-1S：

PLD-1S-PC：

订购须知：

A) 扫描仪信息：

类型 [SC-XX]；镜面尺寸 [mm]；角度 [P-P 度光学]；频率 [Hz] 示例：零件号 SC-10-10×10-20-100。该零件号代表 SC-10 型扫描仪，配备 10mm 方形反射镜，峰对峰光学扫描角度为 20°，工作频率为 100 Hz。

B) 驱动器信息：

按客户规格
