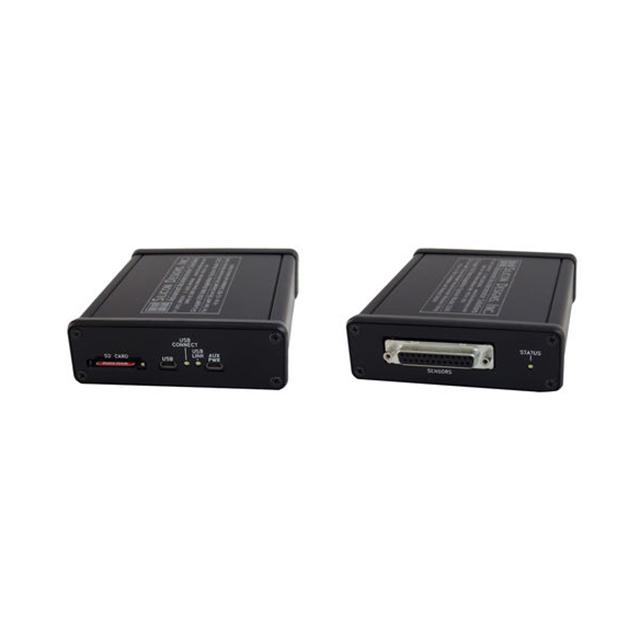

SDI 3330 G-LOGGER USB 数据采集系统

更新时间:2023-06-05

浏览量:947

  • 品牌:SDI
  • 型号:3330
  • 描述:SDI的3330型G-Logger®是一种低成本、USB供电的便携式数据采集系统,具有与昂贵得多的系统中常见的强大监测、FFT分析和显示功能相同的功能。3330以非常实惠的价格为用户提供了快速、强大和...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

SDI 3330 G-LOGGER USB 数据采集系统描述:

数据表

SDI的3330型G-Logger®是一种低成本、USB供电的便携式数据采集系统,具有与昂贵得多的系统中常见的强大监测、FFT分析和显示功能相同的功能。3330以非常实惠的价格为用户提供了快速、强大和全面的实时数据流,并提供了快速设置。

与所有 Silicon Designs 工业加速度计兼容

无需额外的加速度计电源

自动和手动校准程序

+/-1G 从校准证书翻转或手动输入

用于实时或采集后数据分析的可调滤波器和 FFT

三个输入通道支持三个1轴模块或一个3轴模块

16 位采样率,每轴每秒 1 到 10,000 个样本

以多种速度播放的录音功能

如果与新的 Silicon Designs 加速度计模块一起购买,则可进行预配置

不到 5 分钟的自动设置包括偏差、比例因子等。

最后的配置存储在内存中并可远程访问

包含的软件具有使用 LabView 平台构建的熟悉且方便的 UI

3330 G-Logger® 是一款出色的工具,可快速简单地评估振动和运动,专用于测试插座中的 SDI 加速度计模块和芯片。它具有三个输入通道,允许一个三轴模块或最多三个单轴模块,或与 SDI EB-L 或 EB-J 测试仪配对以测试表面贴装加速度计。它还提供加速度计所需的所有电源,因此一旦 G-Logger 连接到您的 PC 或笔记本电脑,就不需要额外的电源。

随附的软件具有基于 LabView 平台构建的用户界面。3330 采集加速度计数据并以三种不同的格式同时以图形方式显示,可以是实时的,也可以是来自先前采集的数据文件:

数据与时间的关系,如示波器

频谱,显示幅度与频率 (FFT)

仪表,显示电流测量值,例如 DC、RMS 和峰值

扩展或收缩显示窗口的时间尺度以查看详细信息或聚合数据,并根据需要暂停、快进或倒回数据。以每轴 1 到 10,000 个样本/秒的 16 位采样率直接记录到计算机或 6 级或更好的 SD 存储卡。

使用 SDI 加速度计自动或手动配置 3330 只需不到 5 分钟,或者 SDI 可以在购买时预先配置您的 3330。3330 软件自动填充兼容 SDI 加速度计的标准校准数据,或轻松输入个别加速度计的特定数据以获得绝对精度。3330 还可以在加速度计生命周期中的任何时间按需执行校准检查,以使用简单的 +/-1G 翻转来验证校准数据。

零至中频应用

物理性能
外壳尺寸 5.5" x 4.25" x 1.5"
重量 275 grams / 9.5 oz.
外壳材料 压铸铝,塑料
环境
工作温度 0°C to +55°C (max)
存储温度 -40°C to +85°C (max)
湿度 0% - 90%不冷凝
操作性
连接 25针内螺纹D-Sub
USB连接 微型USB(B)
内存类型 SD卡,Micro SD带适配器
SD卡最大容量 32 GB
电脑配置
操作系统 Windows 10, 8, 7, XP
主机连接 USB2 A型
电源 USB数据线
最大功耗 750 mW
TCP/IP远程操作 网络连接请求。
