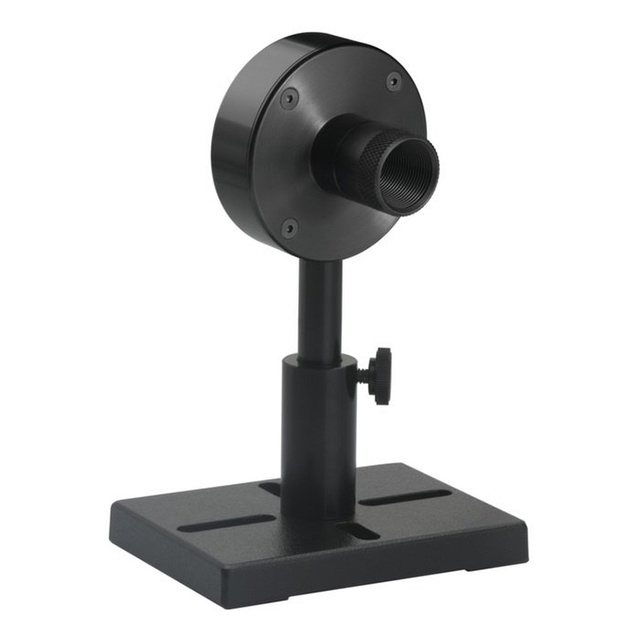

3A-P-THz 7Z02742 激光测量传感器

更新时间:2022-12-20

浏览量:1271

品牌：OPHIR
型号：3A-P-THz
描述：3A-P-THz 是一种很灵敏的热功率/能量激光测量传感器，具有太赫兹波长校准功能。它有一个12mm的孔径。它可以测量 15µW 至 3W 以及 20µJ 至 2J。它针对 0.1THz - 30TH...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

3A-P-THz 激光测量传感器概述：

3A-P-THz 是一种很灵敏的热功率/能量激光测量传感器，具有太赫兹波长校准功能。它有一个12mm的孔径。它可以测量 15µW 至 3W 以及 20µJ 至 2J。它针对 0.1THz - 30THz 的光谱范围进行了校准。该传感器带有一根 1.5 米长的电缆，用于连接到仪表或 PC 接口。

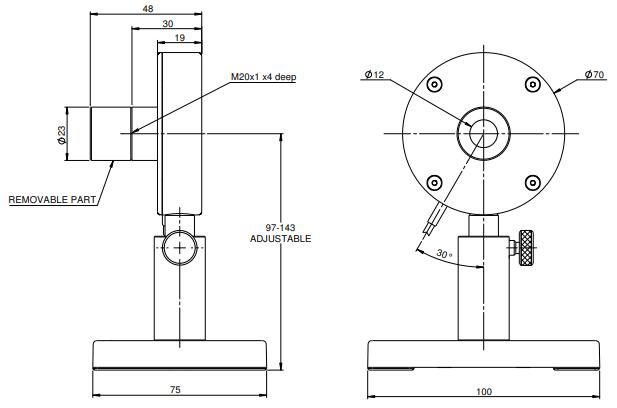

3A-P-THz 传感器图纸：

主要参数：

吸收器类型	P型
光圈	Ø12mm
光谱范围	0.1THz-30THz
功率范围	15µW-3W
能量范围	20µJ-2J
尺寸	Ø70 宽 x 30 深（毫米）
最大脉冲能量	2J
最大平均功率密度	0.05kW/cm²
响应时间	2.5秒
最大能量密度（<100ns）	1焦/平方厘米
最大能量密度（2ms）	1焦/平方厘米
最大平均功率	3W

问题归纳：

可以使用 BeamTrack 传感器测量脉冲激光的位置和大小吗？

因为位置和大小与功率一起测量，所以如果激光以可以测量平均功率的速率发出脉冲，那么也可以测量位置和尺寸。

必须仅将特定传感器与订购时使用的仪表一起使用吗？

Ophir 仪表和传感器是独立校准的。每个仪表都具有与另一个仪表相同的灵敏度，误差在百分之二左右。每个传感器都独立于特定仪表进行校准，其校准信息包含在 DB15 插头中。当传感器连接到仪表时，仪表会读取并解释此信息。由于传感器的精度通常为 +/-3%，因此插入不同仪表可能产生的额外 0.2% 误差可以忽略不计，因此使用哪种校准仪表与特定校准传感器无关紧要。

伤害阈值是否取决于功率水平？

热传感器的损坏阈值确实取决于功率水平，而不仅仅是功率密度，因为传感器盘本身在高功率时会变得更热。例如，Ophir 宽带涂层的损坏阈值在 10 瓦时可能为50KW/cm²但在300W时仅为10KW/cm²。Ophir 的损坏阈值规格始终针对特定传感器的最高使用功率给出。
