3A-PF-12 7Z02720 激光测量传感器

更新时间:2022-12-20

浏览量:1091

品牌：Ophir
型号：3A-PF-12
描述：3A-PF-12 是一种很灵敏的热功率/能量激光测量传感器，适用于短脉冲激光。它有一个12mm的孔径。它可以测量 15µW 至 3W 以及 20µJ 至 2J。对于 ns 脉冲，它的损伤阈值高达1.5...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

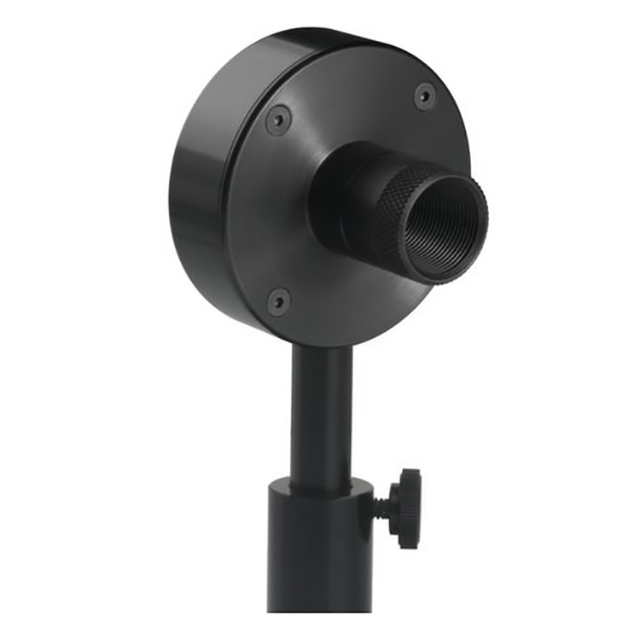

3A-PF-12 激光测量传感器概述：

3A-PF-12 是一种很灵敏的热功率/能量激光测量传感器，适用于短脉冲激光。它有一个12mm的孔径。它可以测量 15µW 至 3W 以及 20µJ 至 2J。对于 ns 脉冲，它的损伤阈值高达 1.5焦/平方厘米，涵盖 0.15 至 20µm 的光谱范围。该传感器带有一根 1.5 米长的电缆，用于连接到仪表或 PC 接口。

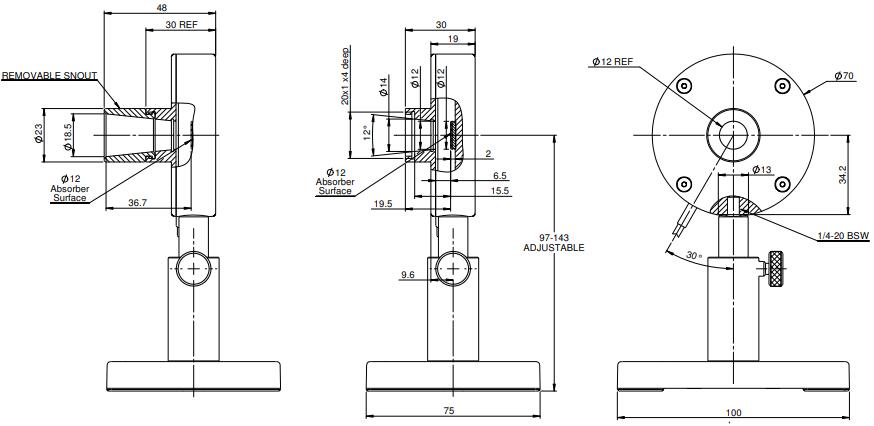

3A-PF-12 传感器图纸：

主要参数：

吸收器类型	PF型
光圈	Ø12mm
光谱范围	0.15-20µm
功率范围	15µW-3W
能量范围	20µJ-2J
尺寸	Ø70 宽 x 30 深（毫米）
最大脉冲能量	2J
最大平均功率密度	3kW/cm²
响应时间	2.5秒
最大能量密度（<100ns）	1.5焦/平方厘米
最大能量密度（2ms）	15焦/平方厘米
最大平均功率	3W

问题归纳：

可以使用 BeamTrack 传感器测量脉冲激光的位置和大小吗？

因为位置和大小与功率一起测量，所以如果激光以可以测量平均功率的速率发出脉冲，那么也可以测量位置和尺寸。

必须仅将特定传感器与订购时使用的仪表一起使用吗？

Ophir 仪表和传感器是独立校准的。每个仪表都具有与另一个仪表相同的灵敏度，误差在百分之二左右。每个传感器都独立于特定仪表进行校准，其校准信息包含在 DB15 插头中。当传感器连接到仪表时，仪表会读取并解释此信息。由于传感器的精度通常为 +/-3%，因此插入不同仪表可能产生的额外 0.2% 误差可以忽略不计，因此使用哪种校准仪表与特定校准传感器无关紧要。
