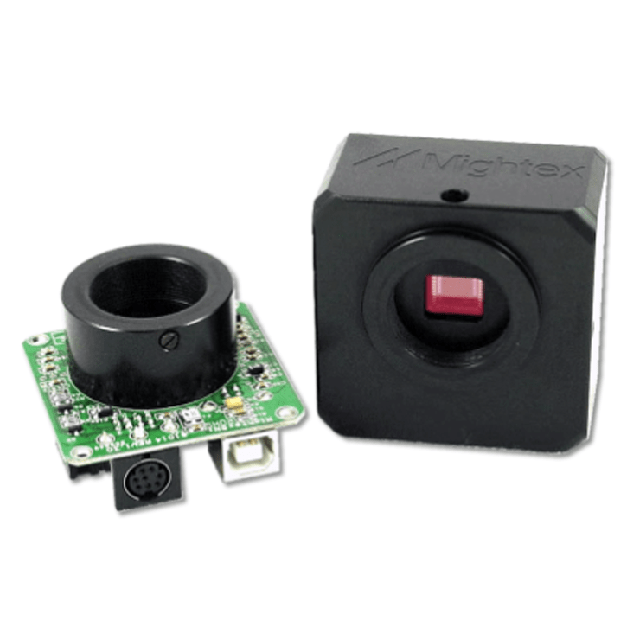

加拿大Mightex BTN-BG04-U 宽VGA 752×480单色10位CMOS相机，带全局快门和32MB板上存储器

更新时间:2024-03-14

浏览量:900

品牌：加拿大Mightex
型号： BTN-BG04-U , BTE-BG04-U
描述：Mightex USB 2.0 相机具有帧缓冲器和全局快门功能，针对机器视觉应用进行了优化，还可用于各种其他应用，例如数字显微镜和医学成像，在这些应用中，质量、易用性和成本效益至关重要。这些相机具有内...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

BTN-BG04-U 宽VGA 752×480单色10位CMOS相机，带全局快门和32MB板上存储器描述：

带有帧缓冲器的 Mightex USB 2.0 相机针对机器视觉应用进行了优化，也可用于各种其他应用，例如数字显微镜和医学成像，在这些应用中，质量、易用性和成本效益至关重要。这些相机具有内置帧缓冲器、外部触发输入、频闪输出以及支持多个相机的强大相机引擎。单色相机的空间分辨率通常比彩色相机高 20%，因为不需要像素插值。如果传感器上没有拜耳彩色滤光片，单色相机也比彩色传感器更灵敏，尤其是在近红外和紫外区域。全分辨率下的帧速率可高达 25 fps，使用 ROI 模式下可高达 300 fps。此外，还提供基于用户友好的基于GUI的应用软件和SDK，用于定制软件开发。包括DirectShow驱动程序和TWAIN驱动程序，并为非基于Windows的应用程序提供了USB命令集协议。Linux驱动程序也可根据要求提供。

特征

32MB 板载内存（23 帧 @ 8 位和 4 帧 @ 10 位全分辨率）

全局快门

支持从多个摄像头同时拍摄图像

4 引脚 GPIO

752×480 有效成像像素

支持任意 ROI

紧凑

高速 USB2.0 （480Mb/s）

数字输出，无需图像采集卡

可定制编程，提供 SDK

DirectShow驱动程序

TWAIN 驱动程序

Linux 驱动程序

用于非基于 Windows 的应用程序的 USB 命令集协议

外部和软件触发

用于外部闪光灯的频闪输出

精确的帧速率设置

像素跳过/像素合并

无需外接电源

提供 OEM 版本

应用

机器视觉和立体视觉

医学影像

半导体设备

测试仪器

高品质的证件照拍摄

文档扫描仪

数字显微镜

网络摄像头和安全视频

性能规格

参数	BTN-BG04-U （C接口） BTN-BG04-US （CS接口）	BTE-BG04-U （C接口） BTE-BG04-US （CS接口）	单位
板级/封闭式	板级	封闭
GPIO数量	4	4
分辨率	752 x 480 单色
CMOS芯片	1/3“ Micron MT9V032，全局快门（Micron TrueSNAP）
像素大小	约6.0 x 6.0		微米
扫描系统	进步
动态范围	> 55		分贝
灰度等级	10		位
响应	4.8		V/lux-sec
板载内存	32		兆字节
帧速率*（@26MHz时钟）	8 位操作 60@752x480、65@640x480、130@320x240、220@160x120、310@64 x 64	10 位操作 36@752x480、44@640x480、130@320x240、220@160x120、310@64 x 64	转数快
子决议	支持任意 ROI （Nx， Ny），Nx 和 Ny 倍数为 4
快门速度（曝光时间）	0.05 ~ 750		ms
硬件收益	1 倍 ~ 4 倍
触发模式	带外部触发
触发电缆	ACC-凸轮-DIN8
频闪输出	是的
镜头卡口	C-卡口或CS卡口（支持M12.5卡口或自定义镜头卡口）
内置过滤器	无滤光片、红外截止（标准）或红外通
功耗	< 1.8		W
尺寸	51 x 51 x 29 （CS 接口） 51 x 51 x 34 （C 接口）	58 x 58 x 34 （CS 接口） 58 x 58 x 39 （C 接口）	毫米
重量（不含镜头）	80	150	g
