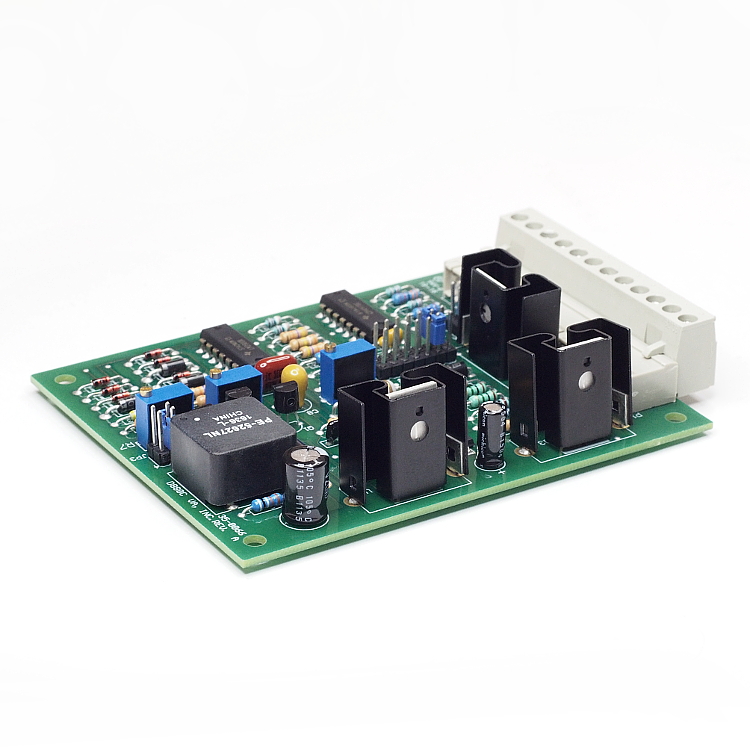

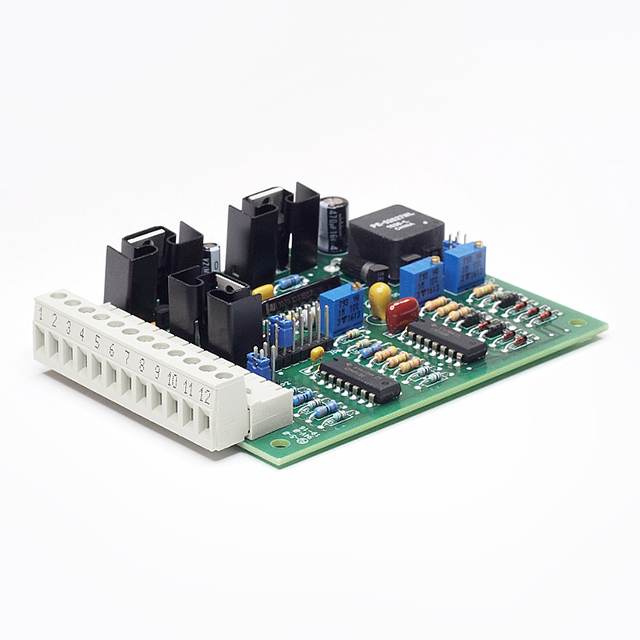

Uniblitz D880C 快门驱动器

更新时间:2024-09-30

浏览量:46

  • 品牌:Uniblitz
  • 型号:D880C
  • 描述:Uniblitz D880C 是一款开放式、单稳态快门驱动器,采用恒流控制,与标准电容式放电类型相比,它已被证明可以延长快门寿命。当与大量 Uniblitz 快门配对时,它非常适合集成到 OEM 应用...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

Uniblitz D880C 快门驱动器描述:

产品手册 数据表

Uniblitz D880C 是一款开放式、单稳态快门驱动器,采用恒流控制,与标准电容式放电类型相比,它已被证明可以延长快门寿命。当与大量 Uniblitz 快门配对时,它非常适合集成到 OEM 应用程序中(所有兼容的快门设备都需要“E”选项(“用于 VED24 或 D880C”)才能与 D880C 一起正确操作)。

通过可插拔的输入/输出螺丝端子连接器与 D880C 进行简单的外部连接。这使得 D880C 能够快速连接/断开,而无需移除连接到接线端子的任何电线。

D880C 的控制要求用户为触发输入提供 TTL (5V) 逻辑电平,或在触发输入和 +6.75 VDC 之间连接机械或电子开关。

产品规格

重复曝光 曝光之间的最短时间由使用的快门和打开关闭脉冲持续时间决定。
快门驱动 在最大运行速率下,从 DC 到快门的连续可变曝光频率。
脉冲电流:1.2A
保持电流:300mA
常规 尺寸 (HWD) 25.4 x 81.2 x 101.0 毫米(1.00 x 3.20 x 4.00 英寸)
重量 3.00 盎司(0.09 千克)
电源输入:+24VDC,1.5A(用户提供)
符合 RoHS 标准

快门兼容性

VS LS CS DSS TS NS XRS
VS14 系列1 LS2 系列1 CS25 系列1 XRS6 系列1
VS25 系列1 LS3 系列1 CS35 系列1 XRS14 系列1
VS35 系列1 LS6 系列1 CS45 系列1 XRS25 系列1, 2
CS65 系列1
CS90 系列1

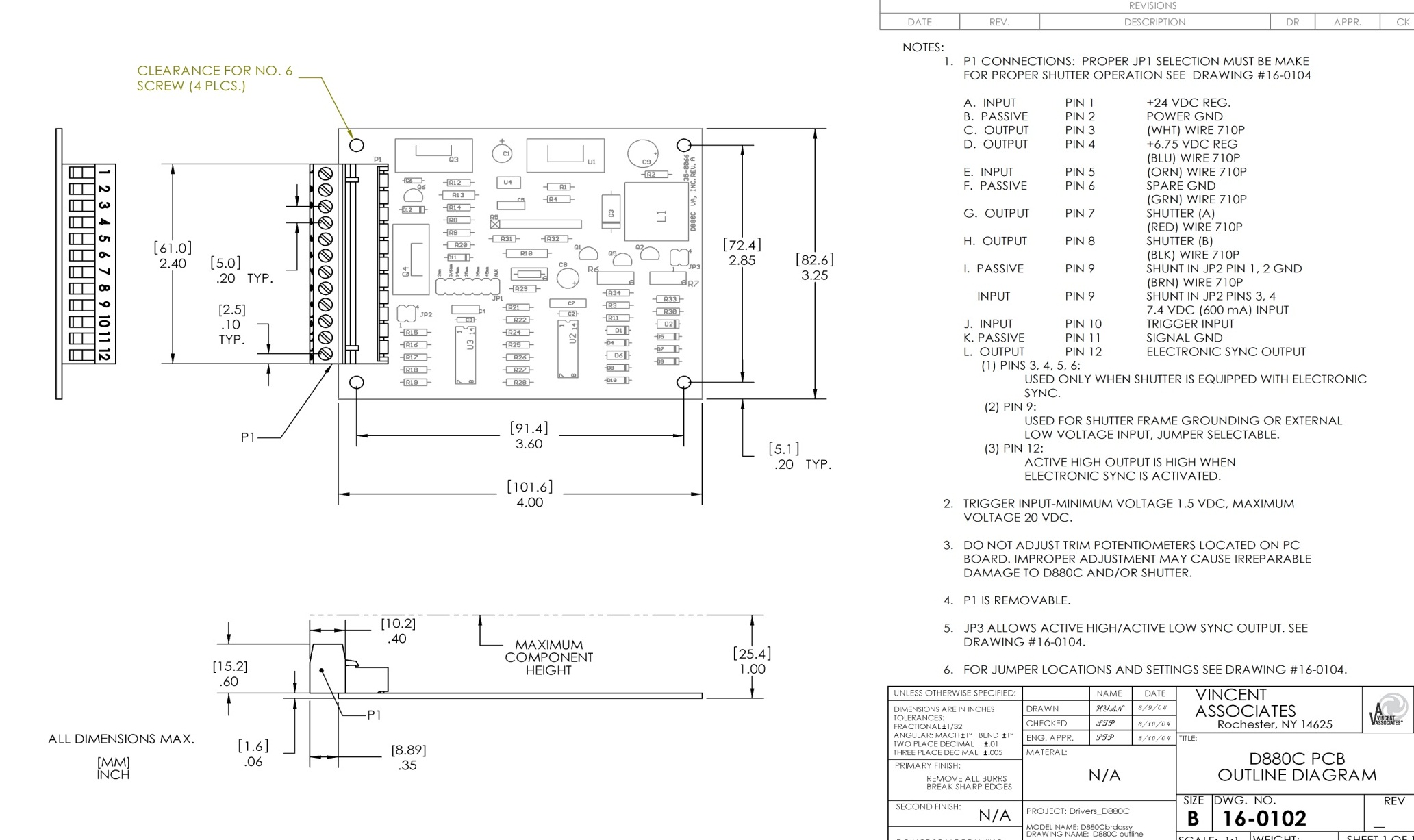

电路板机械布局

P1 连接
引脚 1 输入 +24 VDC(稳压)
引脚 2
被动 电源接地
引脚 3 输出 同步控制;710P 白线
引脚 4 输出 +6.75 VDC(稳压);710P 蓝线
引脚 5 输入 同步控制;710P 的橙色线
引脚 6 被动 同步接地;710P 绿线
引脚 7 输出 快门 (A);710P红线
引脚 8 输出 快门 (B);710P 黑线
引脚 9 被动 JP2 引脚 1,2 分流时接地;710P/输入的棕色线:JP2 引脚 3,4 分流时为 7.4 VDC (600 mA)
引脚 10 输入 触发器输入
引脚 11 被动 信号接地
引脚 12 输出 电子同步输出

注:

P1 连接:必须进行正确的 JP1 选择才能正确操作快门。请参阅下面的“跳线选择”。

引脚 3、4、5、6:仅在快门配备电子同步时使用。

引脚 9:用于快门框接地或外部低电压输入,跳线可选。

引脚 12:当电子同步激活时,高电平有效或低电平有效输出,跳线可选。

引脚 10:触发输入:最小电压 1.5 VDC,最大电压 20 VDC,仅限高电平有效。P1 插头可拆卸。

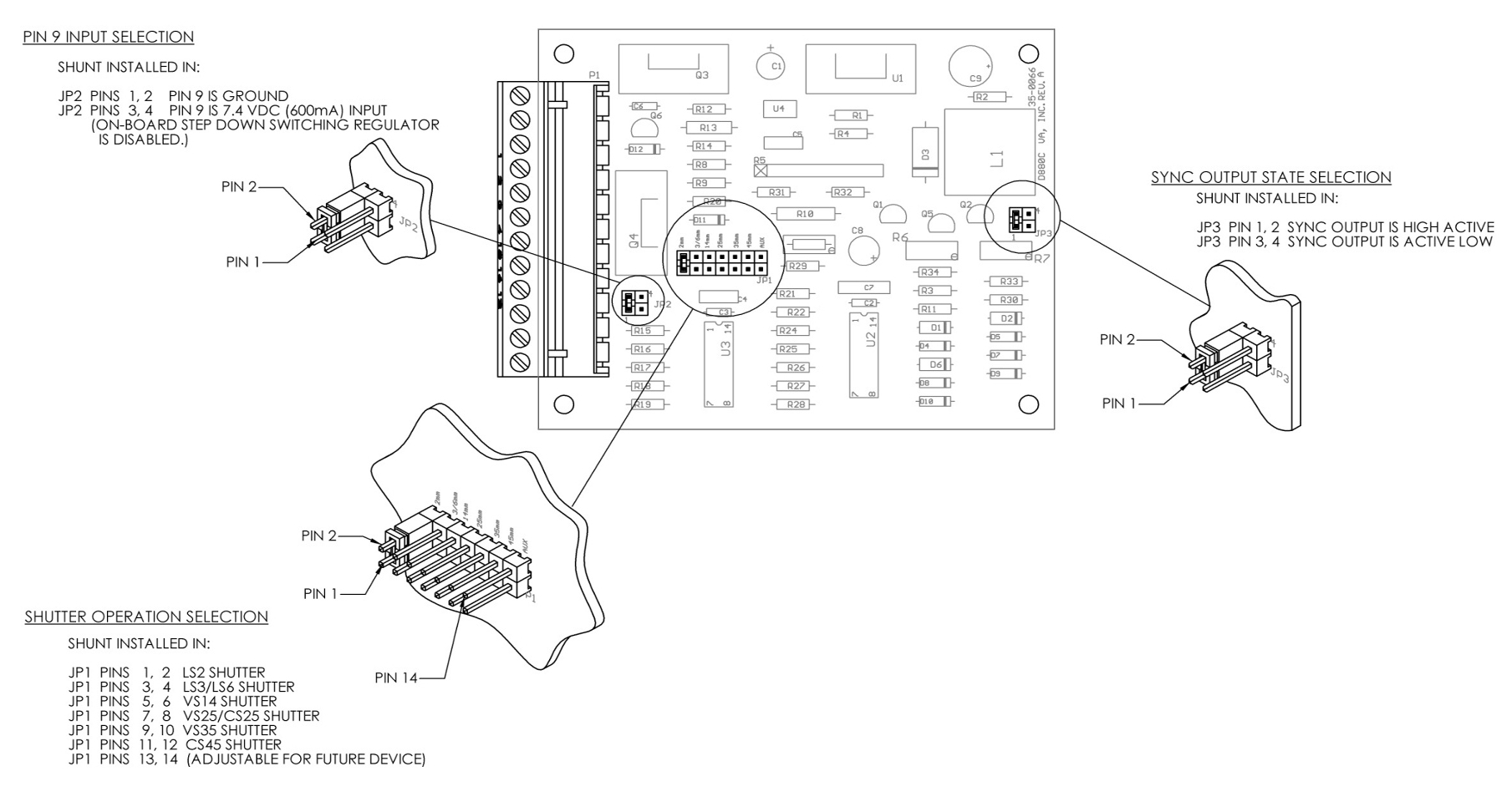

跳线选择
