Uniblitz VED24 快门驱动器

更新时间:2024-09-30

浏览量:49

  • 品牌:Uniblitz
  • 型号: VED24
  • 描述:Uniblitz VED24 多功能电子驱动器提供简单、直接的快门控制。该设备是单通道的,并且与单稳态和双稳态快门设备兼容。操作选项包括手动快门控制、外部触发和远程计算机接口。曝光由外部脉冲(低电平有...
  • 在线订购
  • 微信咨询

    QQ咨询

    在线客服

产品介绍

Uniblitz VED24 快门驱动器描述:

产品手册 数据表

Uniblitz VED24 多功能电子驱动器提供简单、直接的快门控制。该设备是单通道的,并且与单稳态和双稳态快门设备兼容。操作选项包括手动快门控制、外部触发和远程计算机接口。曝光由外部脉冲(低电平有效、TTL)、计算机接口或开关触点决定。

产品规格

重复曝光 曝光之间的最短时间由使用的快门和打开关闭脉冲持续时间决定。
快门驱动 从 DC 到快门最大速率的连续可变曝光频率
最大峰值脉冲功率:41 W
最大脉冲电压:+18 VDC Max
最大脉冲电流:2.25A(测试条件:18 伏,8 Ω – 非连续)
电源要求 +24VDC,包括 PS24,交流电源。
所需交流输入:100-240 VAC,50/60 Hz
电源输出:+24 VDC,1.67A,40W
输入插头(至 VED24 控制器):2 mm DC 插头,中心为正极
脉冲输入 (BNC) 低电平有效
输入阻抗:1K 欧姆
最大源电流:100 μA
最大灌电流:1 μA
最小脉冲宽度由适用的快门决定
最大脉冲宽度 无限制
TTL 兼容:
最小高电平:+2.0 VDC
最大低电平:+0.8 VDC
SYNC 输出 (BNC) 高电平有效
最大源电流:3.0 mA
最大灌电流:20 mA
最大低电平:+0.5 VDC
最低高电平:+4.5 VDC。当使用的快门配备了电子同步传感器时,此输出将变为有效状态。
常规 尺寸(HWD) 1.61 x 5.47 x 4.6 英寸(41.0 x 139.0 x 116.8 毫米)
重量 12.27 盎司 (.35 千克)
随附电源 (PS24) 输入 100/240 VAC,50-60 Hz
输出 +24VDC,1.67A,40W
符合 RoHS 标准
CE 认证(可选)

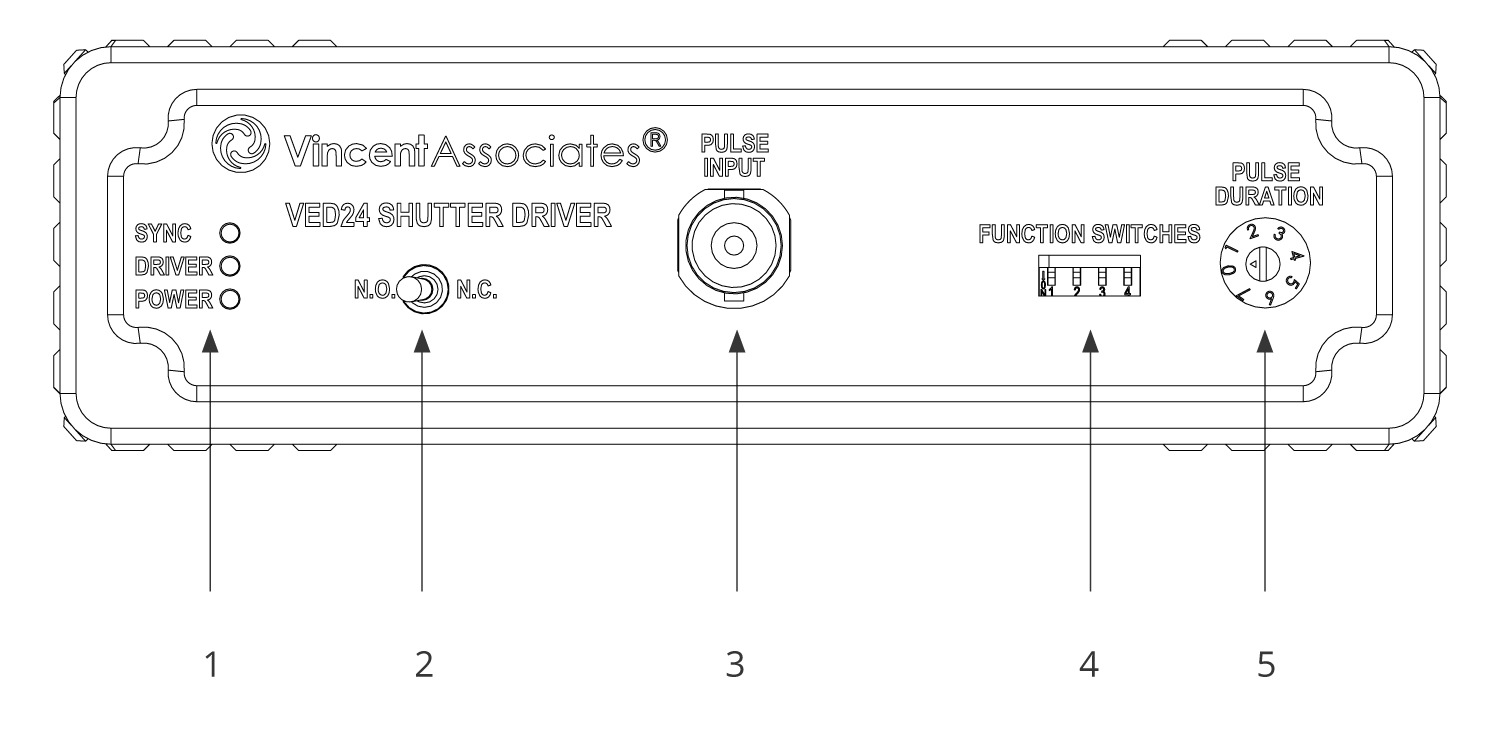

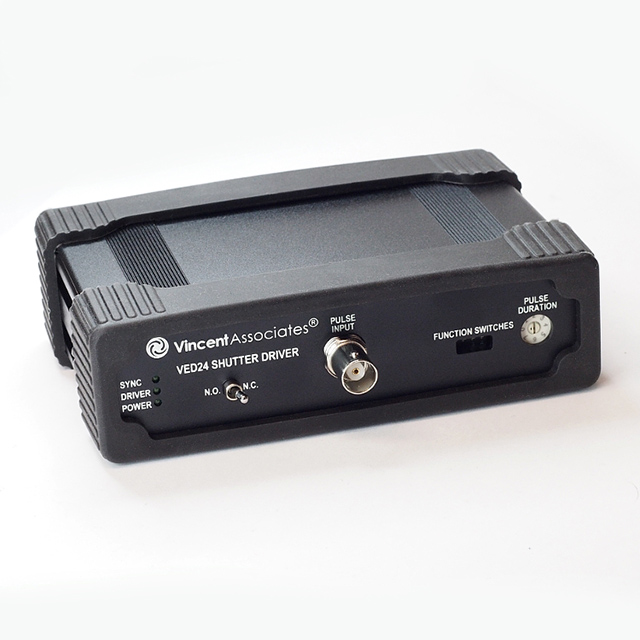

前面板布局

前面板
电源 LED 指示灯 (1) 电源、驱动器和同步状态 LED
N.O./N.C. 拨动开关 (2) 用于常开/常闭操作的拨动开关
脉冲输入 BNC (3) 脉冲输入 BNC 是/TTL 输入信号
功能开关 (4) 本地/远程、电压选择、双稳态/单稳态和时间选择功能开关
脉冲持续时间旋转八通道开关 (5) 通过脉冲持续时间旋转八通道开关为特定快门选择定时宽度

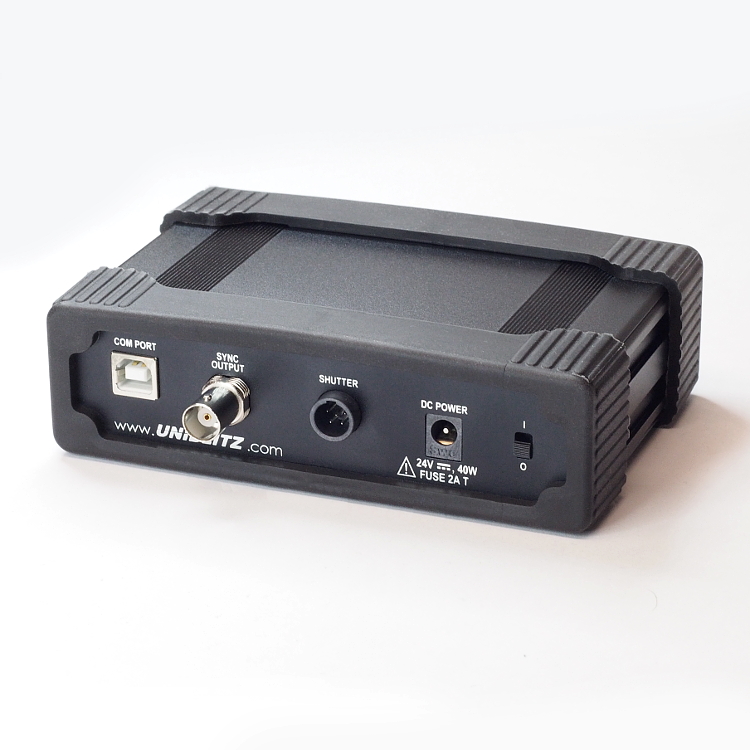

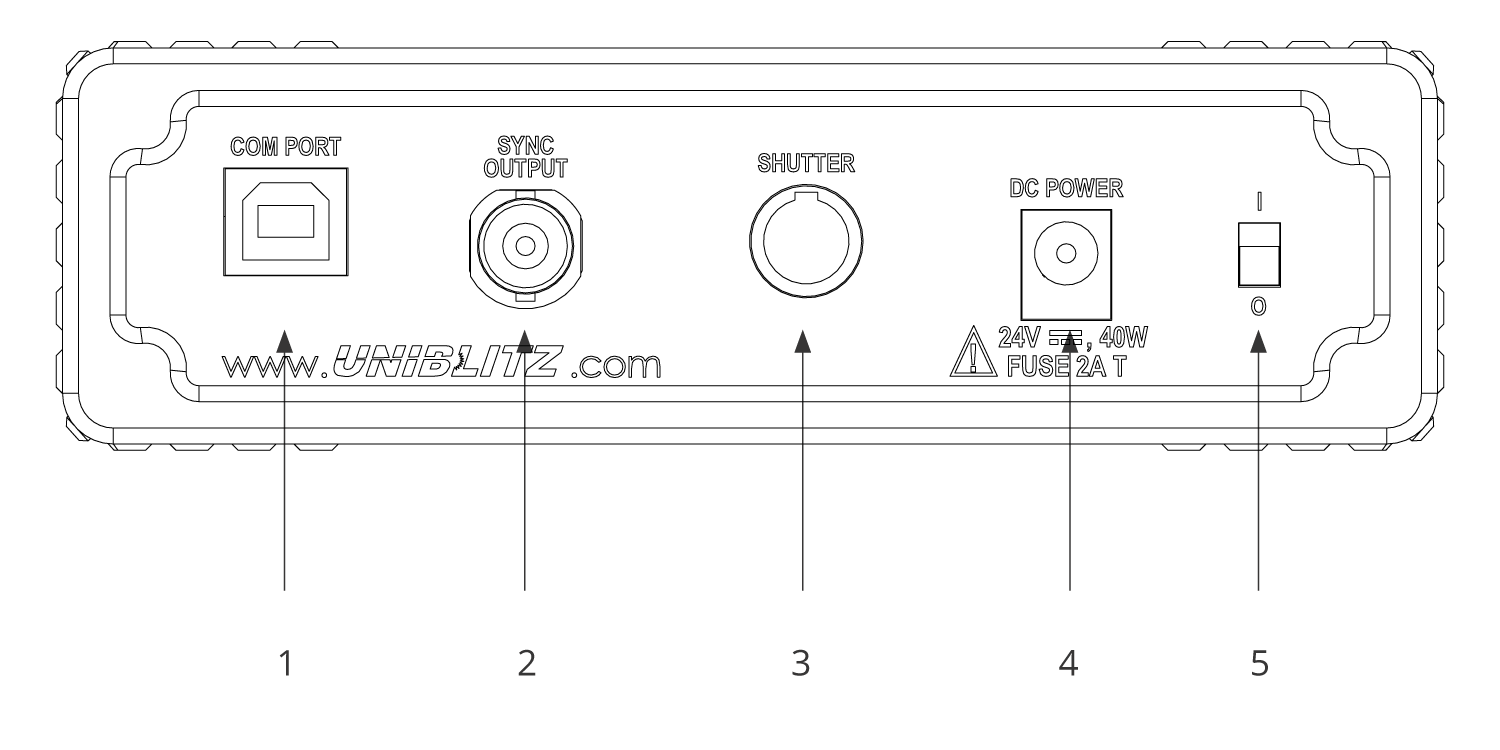

后面板布局

后面板
USB 串行控制端口 (1) USB Type-B 插座,用于计算机接口控制
同步输出 BNC (2) 同步输出 BNC 是高电平有效 TTL 输出信号
快门互连 (3) 用于 5 针公 Switchcraft 连接器的百叶窗互连
直流电源连接器 (4) 2.0mm DC 插孔 – 接受 +24VDC,熔断器电源开/关滑动开关
电源开/关滑动开关 (5) 下部 (“0”) 位置为 “OFF”,上部 (“1”) 位置为 “ON”
