FTN02 现场热针系统

更新时间:2023-06-02

浏览量:1036

品牌：Hukseflux
型号：FTN02
描述：FTN02现场热针系统对土壤的热阻率和热导率进行现场（现场）测量。FTN02的测量符合ASTM D5334和IEEE 442标准。该系统专为需要从地表向下测量1.5米深度的测量而设计。由于传感器安装在...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

FTN02 现场热针系统：用户手册  数据表

热针测量系统

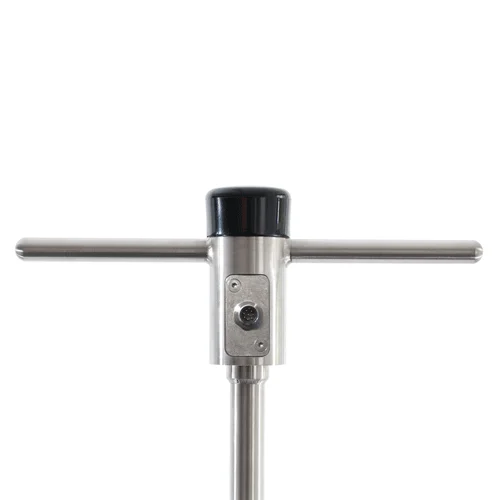

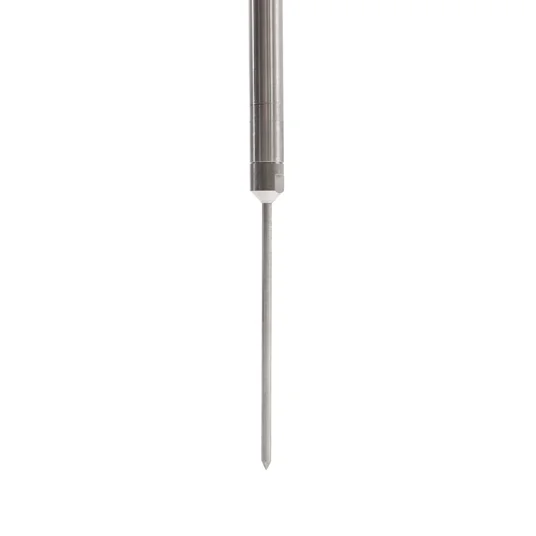

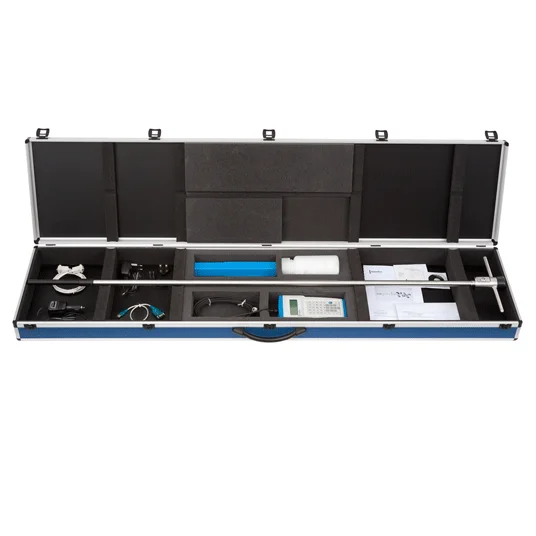

FTN02是一种热针测量系统，用于现场测量从表面到1.5米深度的热导率（或电阻率的倒数）。由于其坚固性和长度，FTN02是高压电力电缆和加热管道（典型埋深1.5米）路线测量的解决方案。测量方法基于“热针”的使用。这种方法在针中使用了加热丝和温度传感器。FTN02系统由安装在长喷枪LN02上的TP09型热针以及控制和读出单元CRU02组成。FTN02易于使用。在制作一个小直径的检修孔后，将热针TP09降至必须调查的点的正上方，然后推入下方的局部原状土中。用户通过手持CRU02执行测量的控制和读出。CRU02根据对加热间隔期间的温度和加热功率的时间序列的分析立即生成测量结果。

有利条件

适用于现场（现场）调查：FTN02足够坚固，能够在典型调查期间经受住粗暴的处理。它作为一个独立的单元进行测量。CRU02中的电池可以使用CA02车载适配器通过汽车中的点烟器插座进行充电，也可以使用WSA02壁式插座适配器从220/110 VAC进行充电。

节省时间：使用FTN02，无需挖掘大直径检修孔进行测量。由于喷枪LN02，钻一个用地钻制成的小检修孔就足够了，通常直径为30mm。对于没有喷枪的测量系统，如MTN02，用户必须制作一个大直径的进入孔，甚至挖掘一条沟渠。典型的测量需要大约60秒才能达到热平衡，加上实际加热间隔需要300秒。

简单的数据处理: CRU02提供了结果的即时指示和测量质量的指示。它可以存储50个测量值。ASTM和IEEE要求对结果进行目视检查和重新计算。这通常是在稍后对电子表格中的测量数据进行分析时完成的。CRU02通过USB连接到电脑。

局部校准/评估: 测量系统的准确性可以通过在甘油中进行测量来验证（在调查之前）。为了对具有正式可追溯性的参考材料进行高精度验证，可以单独购买CRC05校准参考圆柱体。

建议使用

路线调查、现场（现场）测量

扩展到土壤样本的实验室分析（见TNS02）

应用领域

土工技术/土壤热路径分析

材料特性/热导率测量

FTN02 现场热针系统规格：

测量	热导率、热阻率
测量范围	0.1至6 W/（m•K）（所有普通土壤）
额定工作温度范围	从0到+50°C
测量方法	根据ASTM D 5334-08和IEEE标准442-1981（03）的测量
数据分析	CRU的初步分析，PC测量的审查（ASTM要求）
不确定度（20°C时）	+/-（读数的6%+0.04）W/（m•K）
加热间隔	300秒（典型值）
数据存储容量	50次测量
长度LN02喷枪	1.4米
长度TP09针	0.17米
直径TP09	6.3 x 10⁻立方米
数据通信	USB接口
