HCA-S-400M 400 MHZ 光接收器系列

HCA-S-400M 400 MHZ 光接收器系列-特征

1. Si-PIN 和 InGaAs-PIN 光电二极管

2. 波长范围从 320 到 1700 nm

3. 带宽 DC 至 400 MHz

4. 上升时间 1 纳秒

5. 最大转换增益 4.8 x 10³ V/W

6. 自由空间或光纤输入

HCA-S-400M 光接收器系列将快速光电二极管与久经考验的FEMTO HCA 电流放大器技术相结合。HCA-S-400M 可配备快速硅或 InGaAs 光电二极管，分别覆盖 320 至 1000 nm 和 900 至 1700 nm 的光谱范围。放大器跨阻抗为 5 x 10³ V/A，导致InGaAs 模型在 1550 nm 时的最大转换增益为 4.8 x 10³ V/W，而 InGaAs 模型为 2.7 x 10³带有硅光电二极管的模型在 800 nm 时的 V/W。复杂的直流耦合多级放大器设计允许测量从直流到 400 MHz 的带宽，对应于 1 ns 的最小上升时间。由于采用低噪声设计，无需进一步平均即可检测到光功率在微瓦范围内的信号。提供具有自由空间或光纤输入的不同型号。

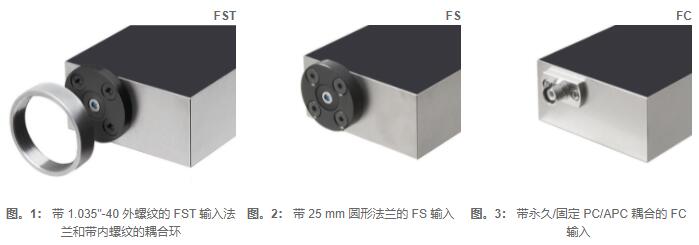

自由空间输入设计为带螺纹耦合环的 1.035"-40 螺纹法兰 (FST) 或无螺纹的 25 mm 圆形法兰 (FS)。这两种类型都与来自不同制造商的光学配件广泛兼容，例如透镜、管、笼式系统、光学适配器等。

只需拧上 PRA 系列的光纤适配器，即可将 FST 自由空间输入轻松转换为光纤连接（FC、FSMA）。

相对大面积的检测器有助于自由空间应用中的光学聚焦，并在使用可选的光纤适配器时确保高度稳定的耦合。对于检测器面积小于直径0.4 mm 的型号，建议仅在有限范围内使用光纤适配器，因为可能会发生耦合损耗和不稳定。如果重点是高精度光纤测量，使用固定光纤输入的 FC 模型通常会得到很好的结果。

所有带有自由空间输入的 HCA-S 光接收器（FST 和 FS）都配备了 UNC 8-32 和 M4 螺纹孔，因此可以方便、稳定地集成到标准杆架上的光学系统中。可选的转接板 PRA-PAP 开辟了更多的安装选项。

输出电压 ±1.0 V（线性运行 @ 50 Ω 负载）。偏移量可通过电位器调节。输出短路保护。具有自由空间输入的光接收器带有螺纹 M4 和 8-32 安装孔，可与标准安装柱一起使用。通过 3 针 Lemo ®插座供电 ±15 V。配套连接器随设备提供。可选电源 PS-15 可用。如需更多信息，请查看数据表或联系 FEMTO。
