Products
产品介绍
1 x 10 13 V/C的高增益
1 x 10 13 V/C的高增益
1 x 10 13 V/C的高增益
在整个带宽范围内具有出色的信噪比
非常适合交流耦合电荷源，例如高温和压电探测器、音叉石英晶体和纵向谐振器

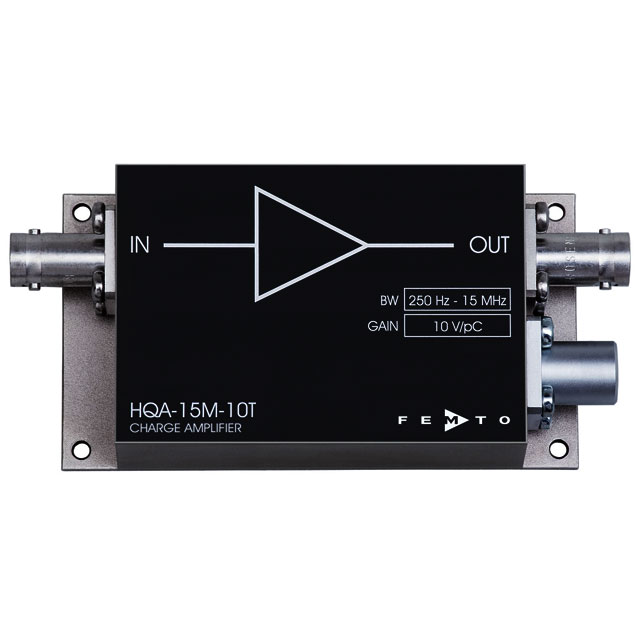

HQA-15M-10T 设计用于放大微型音叉产生的电荷信号。它还适合接收来自压电检测器的信号，例如用于检测超声波振动。与传统的电流电压转换器设置相比，使用电荷放大器 HQA-15M-10T 通常可以将噪声降低一个数量级。
电荷放大器的特殊工作模式电荷放大器是电流积分器。产生的输出电压与一段时间内放大器输入端累积的电荷成正比。电荷放大器通常需要一个复位机制来避免积分级过载。HQA-15M-10T 是为交流信号源开发的，这些信号源平均不会随时间产生直流分量。这些源的电荷是正负对称交替的。由于产生的电荷为零，因此 HQA-15M-10T 不需要重置。
电流放大器和电荷放大器的区别电流放大器（跨阻放大器的同义词）的输出信号与输入电流成正比。电流是电荷对时间的导数。因此，电流放大器的输出信号对应于等效电荷放大器输出信号的导数。
低至皮库仑和飞库仑范围的电荷测量HQA-15M-10T 是为音叉晶体和纵向谐振器等交流充电源开发的。该放大器的特点是噪声极低的设计和高增益，以便在低至皮库仑和飞库伦范围的电荷测量中实现出色的灵敏度。与其他一些放大器相比，HQA-15M-10T 不需要冷却，因此设计更紧凑，操作更容易。小型外壳可以在信号源附近使用，从而避免长电缆的信号干扰。毕竟，从 250 Hz 到 15 MHz 的大带宽非常适合具有多种合适信号源的多种用途。
应用|
模型
|
HQA-15M-10T
|
|||||||||||||
| 电荷增益 | 1 x 10 13 V/C | |||||||||||||
| 等效电流增益 | 1.6 x 10 6 V/A @ 1 MHz 正弦输入信号 | |||||||||||||
| 较低的截止频率 | 250赫兹 | |||||||||||||
| 上截止频率 | 15兆赫 | |||||||||||||
| 输入电荷噪声 | 40 x 10 -21 C/√Hz @ 1 MHz | |||||||||||||
| 等效输入电流噪声 | 250 fA/√Hz @ 1 MHz 正弦输入信号 | |||||||||||||
| 输入电压噪声 | 700 pV/√Hz @ 1 MHz | |||||||||||||
| 输入阻抗 | 1 GΩ || 10纳法 | |||||||||||||
| 有效交流输入阻抗 | 20 Ω @ 1 MHz 正弦输入信号 | |||||||||||||
| 输出性能 | 10 V 峰峰值 @ 1 MΩ 负载 | |||||||||||||
| 电源 | ± 15 伏，± 35 毫安典型值。 | |||||||||||||
| 案子 | 94 x 51 x 27 毫米（长 x 宽 x 高），重量 200 克（0.44 磅） | |||||||||||||
| 数据表 | 539 KB | |||||||||||||
输出短路保护。通过 3 针 Lemo® 插座供电。配套连接器随设备提供。可选电源 PS-15 可用。如需更多信息，请查看数据表或联系 FEMTO。
