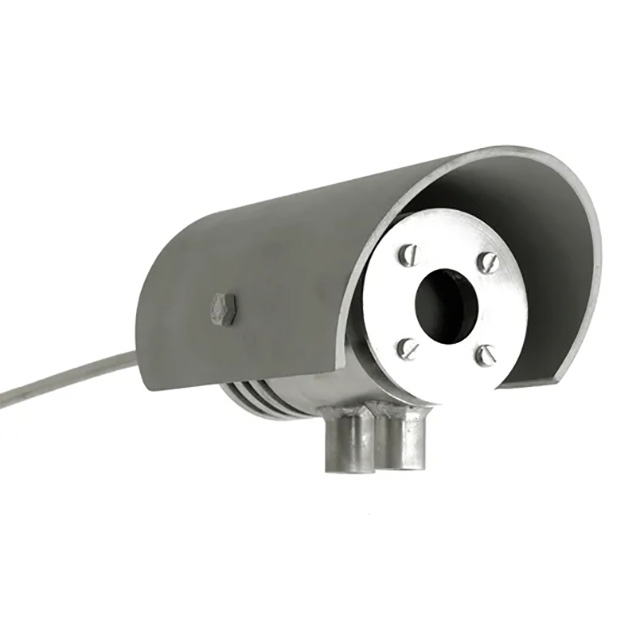

HF02传感器

更新时间:2023-01-29

浏览量:1074

品牌：Hukseflux
型号：HF02
描述：HF02是一种测量室外环境中的辐射热通量或热辐射的传感器。一个常见的应用是监测耀斑发出的辐射。HF02 经认证可用于潜在爆炸性环境，额定辐射水平高达 15 x 10³ W/m²。我们建议仅将 HF02...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

HF02传感器概述：

用户手册 说明书

HF02 经认证可用于潜在爆炸性环境

HF02用于报警系统，当设备或人员受到高热辐射照射时，使用热流测量来发出警告。它通常安装在靠近耀斑的地方。一个常见的假设是，在对人员安全的环境中，热通量水平不得超过5 x 103 W/m²(或1.5 x 103 BTU/(hr ∙ ft2))。超过该热流水平，或当传感器体的温度超过70 °C 时，警报被激活。一个典型的报警系统将包括多个 HF01传感器，全部针对主要辐射源，以及其他决策支持设备，如摄像系统和温度传感器。HF02中的传感器在传感器的平面上，从视场角度的一个源测量到它的黑色(吸收)表面的热流。它提供了一个测量的有效曝光的人员和设备从一个来源的方向，它是针对传感器的位置。由于探测器基本上是开着的(它没有防护窗) ，测量受到风的影响，就像任何暴露在外的表面一样，比如人员穿的衣服或者设备表面; 风速的增加会导致测量热通量的减少。降雨对探测器也可能导致冷却和减少测量热通量。

HF02传感器独特的特性和优势：

1、稳健性

2、全天候

3、适用于潜在的爆炸性环境

HF02传感器建议用途：

室外耀斑监测

HF02传感器应用领域：

工业监测和控制/热通量和传热测量

HF02传感器规格：

被测量	热通量传感器温度
测量范围	-30 至 + 100 °C 0 至 15 x 10³ W/m²
灵敏度（标称）	0.3 x 10⁻⁶ V/(W/m²)
型号名称根据欧盟类型	LEX35A, LEX35B 或 LEX35C
热通量传感器	热电堆
温度感应器	KX 型热电偶
欧共体型式检验证书	包括在交付中
ATEX 额定操作条件	II 2 G EEx d IIC T6
电气数据	U[max] 5 V, I[max] 5 x 10⁻³ A
额定工艺温度范围传感器和高温电缆	-20 至 +70 °C
-高温电缆	3 m（见选项）
-传感器和高温电缆	IP68
-低温延长线	IP67
安全注意事项	见手册
维护要求	见手册
选项	・更长的电缆：高温金属护套电缆和低温延长电缆的标准长度为3m。两者均可延长至 100 m ・灵敏度：我们为 HF02 提供专用转换器以提供标准化输出・屏蔽选项：标准版本具有传感器主体和连接到低温塑料屏蔽/排扰线的高温电缆电缆。提供与高温金属电缆和传感器主体断开的屏蔽层作为选项
