HFS01水冷传感器

更新时间:2023-01-29

浏览量:1061

品牌：Hukseflux
型号：HFS01
描述：HFS01 是一种水冷传感器，可测量高水平辐射和对流热通量。它专为研究集中太阳辐射（800 x 集中直接太阳辐射）和高强度火焰（燃气燃烧器、煤火）而设计。HFS01 具有非常坚固的全金属/陶瓷仪器主体...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

HFS01水冷传感器概述：

用户手册 说明书

HFS01 测量范围为（0 至 800）x 10³ W/m² 的热通量；由火焰和太阳能集中器产生的极高通量。

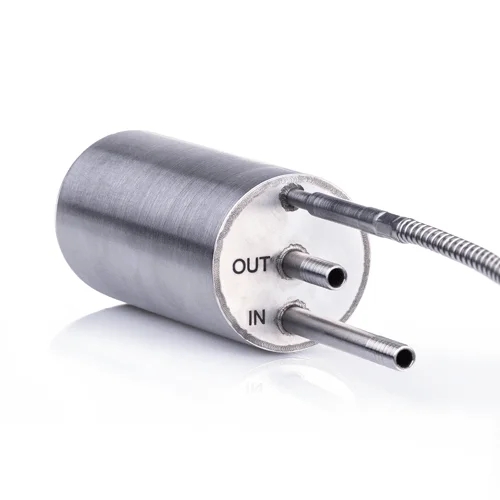

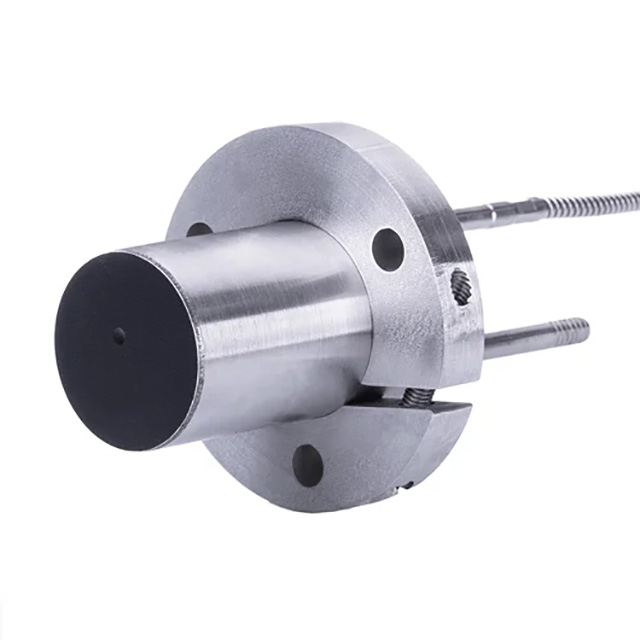

该仪器配备黑色吸收器，专为在热通量包括辐射和对流的环境中进行测量而设计。HFS01 的热电堆传感器产生与总吸收热通量成比例的输出电压。传感器必须是水冷的。水冷通常由自来水提供。可用于安装的可拆卸法兰随传感器一起提供。此外，还包括一个 K 型热电偶，用于测量传感器主体温度。

靠近传感器的电缆部分是带有互锁螺旋不锈钢铠装的特殊高温金属护套电缆。耐高温电缆和铠装可承受高达 900 °C 的温度。因为传感器主体是水冷的，所以它会保持相对凉爽。传感器的表面温度可能达到 650 ˚C。低温延长电缆有一层聚四氟乙烯类塑料护套。

也可以订购不带黑色涂层的 HFS01 传感器，这样 HFS01 对辐射的吸收减少，同时对对流辐射保持敏感。用户也可以在 HFS01 上涂上自己的涂层，以产生不同的辐射响应。

HFS01水冷传感器独特的特性和优势：

1、非常坚固的全金属/陶瓷仪器主体和传感器

2、高温信号线

3、信号线与传感器主体和冷却水电绝缘 HFS01 很简单。它可以直接连接到常用的数据记录系统。热通量（以 W/m² 为单位）是通过将 HFS01 输出（一个小电压）除以灵敏度来计算的。灵敏度随 HFS01 在其产品证书上提供。HFS01 配备重型电缆和全不锈钢外壳，可防止水分渗入传感器，经证明非常可靠。

HFS01水冷传感器建议用途：

1、太阳能聚光器

2、火焰研究

3、流化床

HFS01水冷传感器应用领域：

1、建筑物理/绝缘、热舒适性和能量收支测量

2、工业监测和控制/热通量和传热测量

3、科学研究/热与传热测量

HFS01水冷传感器规格：

被测量	热通量，温度
测量范围	0 至 800 x 10³ W/m²
SI 单位的测量值	热流密度/辐照度 W/m²
热通量传感器	热电堆
温度感应器	K型热电偶
灵敏度（标称）	9 x 10⁻⁹ V/(W/m²)
校准溯源性	到 SI 单位
额定工作温度范围	:
传感器和黑色涂层	-30 至 +650 °C
IP防护等级	IP67
标准电缆长度	:
高温电缆	1 米（见选项）
低温延长线	3 m（见选项）
额定冷却水温度范围	10 至 30 °C
额定冷却水流量	> 30 l/h (0.01 l/s)，是 100 l/h (0.03 l/s)
输出信号	直流电压
输出信号范围	额定测量范围内为 10 x 10⁻³ V
光谱范围	0 至 50 x 10⁻⁶ 米
全视角	180°
黑色涂层发射率	0.92（估计）
订购代码	HFS01 – 高温电缆长度（米） – 低温延长电缆长度（米）
选项	・更长的电缆（以米为单位指定两种电缆的总电缆长度）・HFS01 电缆末端的连接器・低温延长电缆，带 2 个连接器，匹配电缆连接器和底盘连接器・带内部接线的底盘连接器（接线颜色代码与电缆颜色代码）・空白金属传感器表面，无涂层
