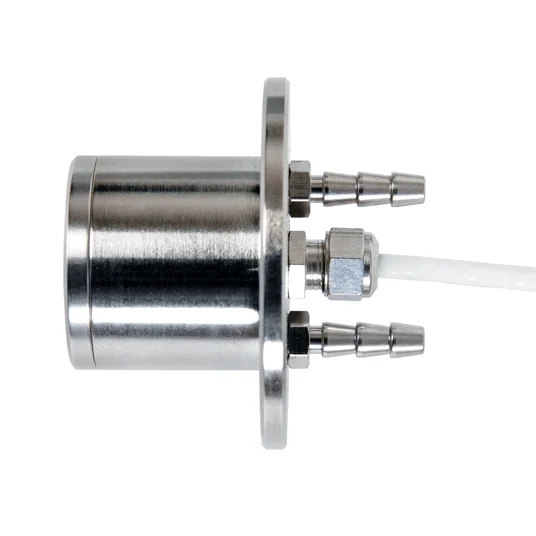

SBG01 水冷传感器

更新时间:2023-01-29

浏览量:1068

品牌：Hukseflux
型号：SBG01
描述：SBG01 是一种测量热通量的水冷传感器。ISO 标准称其为热通量计。SBG01 于 2008 年推出，已迅速成为火灾测试的推荐传感器。SBG01主要用于测试对火的反应和耐火性。它还用作测试设备的校准...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

SBG01 水冷传感器概述：

用户手册 说明书

SBG01有6个型号

SBG01 测量范围为（5 至 200）x 10³ W/m² 的热通量。这种类型的热通量传感器配备黑色吸收器，设计用于在热通量主要由辐射主导的环境中进行测量。使用开放式检测器，SBG01 对对流热通量也很敏感。这种贡献通常被忽略。可以在低于 50 x 10³ W/m² 辐照度水平的环境或通过对流进行大量热传输的环境中应用，但需要仔细评估测量不确定性。SBG01 的热电堆传感器产生与入射辐照度成正比的输出电压。传感器是水冷的。SBG01有6个型号；每个都有不同的额定测量范围、校准参考辐照度水平、灵敏度和响应时间。水冷通常由自来水提供。有几种可选的车身设计。标准阀体配有法兰。常见的选项是没有法兰的光滑圆柱体（型号 -C）和螺纹主体（型号 -T）。也可根据要求安装热电偶（T 型或 K 型）。

SBG01 水冷传感器独特的特性和优势：

1、坚固耐用的水管

2、防刮吸收涂层（略低的表面）

3、使用实用的保护盖安全存放

4、带应变消除装置的耐用电缆，耐温高达 200 °C

SBG01 水冷传感器建议用途：

SBG01 已迅速成为火灾测试优先选择的传感器。SBG01主要用于测试对火的反应和耐火性。它还用作测试设备的校准参考标准，例如可燃性和烟雾室测试

SBG01 水冷传感器应用领域：

1、工业监测和控制/热通量和传热测量

2、科学研究/热与传热测量

SBG01 水冷传感器规格：

被测量	热通量
测量范围	(5, 10, 20, 50, 100, 200) x 10³ W/m²
SI 单位的测量值	辐照度 W/m²
传感器技术	戈登和施密特-伯尔特
额定冷却水温度范围	10 至 +30 °C
额定冷却水流量	> 10升/小时(0.003升/秒)优选30升/小时(0.01升/秒)
额定测量范围	(5, 10, 20, 50, 100, 200) x 103 瓦/平方米
5, 10 x 10³ 瓦特/平方米	< 450 x 10⁻³ 秒
20, 50 x 10³ 瓦特/平方米	< 250 x 10⁻³ 秒
100, 200 x 10³ 瓦特/平方米	< 200 x 10⁻³ 秒
极限测量范围	额定测量范围的 150%
输出信号	直流电压
输出信号范围	> 5 x 10⁻³ V 在额定测量范围
光谱范围	0 至 50 x 10⁻⁶ 米
全视角	180°
黑色涂层发射率	> 0.95
校准溯源性	到 ITS-90
– 管理体系认证	国际标准化组织 9001
– 认证	未经认可
校准方法	符合 ISO 14934-3 的 SBGC 二级校准方法
标准电缆长度	2 m（见选项）
订购代码标准版	SBG01/额定量程/电缆长度
选项	・额定测量范围 (5, 10, 20, 50, 100, 200) x 10³ W/m² ・更长的电缆（以米为单位指定总电缆长度）・高温电缆额定温度范围至 400 °C（以米为单位指定长度）・连接到仪器主体的T 型或K 型热电偶（指定–TCT 或– TCK），信号电缆旁边的导线引出。线材直径 0.5 x 10⁻³ m ・光滑圆柱体，无法兰(指定- C) ・螺纹圆柱体，无法兰(指定- T)，螺纹1-12 UNF
