IHF02热通量传感器

更新时间:2023-01-29

浏览量:1125

品牌：Hukseflux
型号：IHF02
描述：IHF02 灵敏工业热通量传感器测量热通量和温度，通常用于工业高温环境。该仪器防水、耐高压且坚固。IHF02 的灵敏度是 IHF01 的 25 倍，使其适合在相对较低的热通量水平下使用。它取代了 HF...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

IHF02热通量传感器概述：

用户手册 说明书

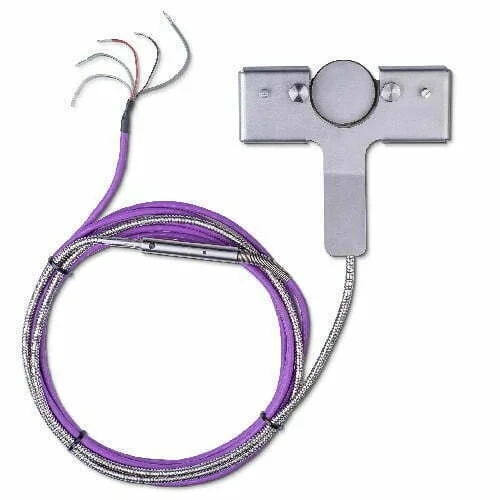

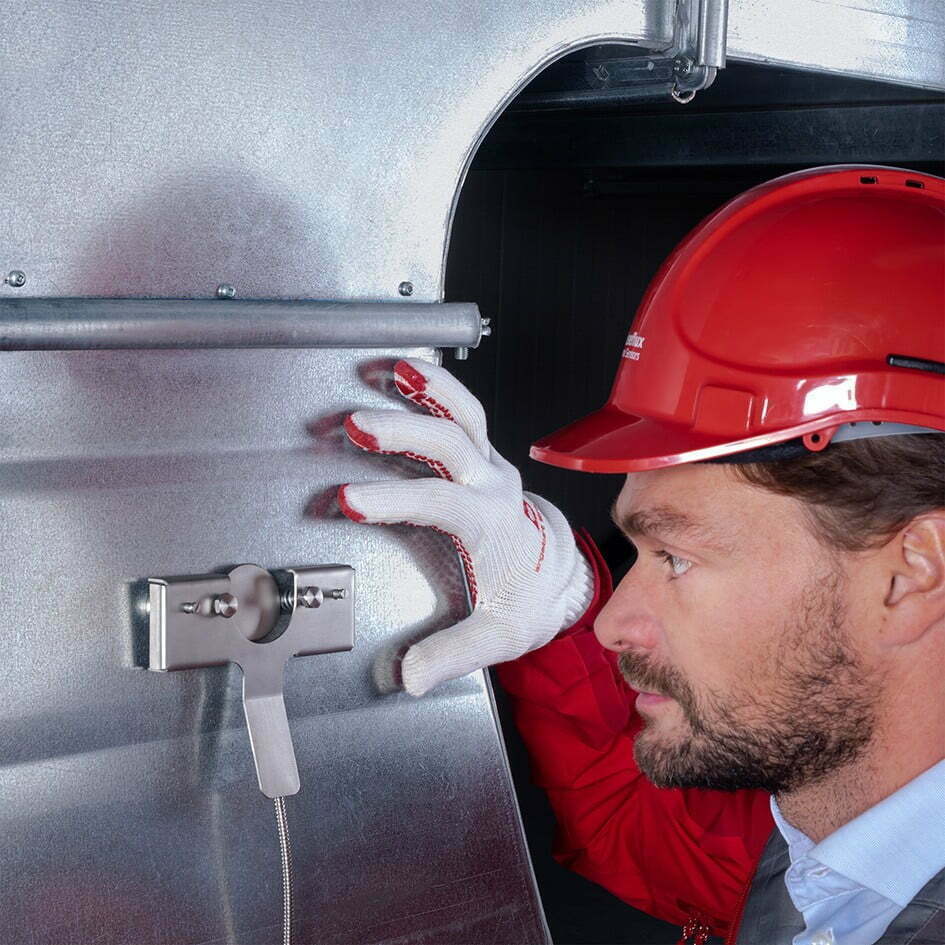

IHF02 测量熔炉、锅炉、流化床、蒸馏塔和烤箱等工业设备的热通量和表面温度。IHF02 内部的传感器、热电堆和 K 型热电偶由完全密封的不锈钢主体保护。适合一处长期使用，也适合多处勘测。IHF02 测量通过安装它的物体的热通量（以 W/m² 为单位）以及以 °C 为单位的温度。提供可选的磁铁框架，以便轻松安装在磁性表面上。

IHF02 的灵敏度是 IHF01 的 25 倍，因此，在输出电压测量精度相同的情况下，它可用于测量低得多的热通量水平。当配备可选的磁铁框架和可选的黑色涂层时，IHF02 可替代 HF01 型高温热通量传感器。靠近传感器的电缆部分是带有互锁螺旋不锈钢铠装的特殊高温金属护套电缆。传感器以及高温电缆和铠装可承受高达 900 °C 的温度。如果使用可选的黑色涂层，温度范围会降至 650 °C。磁铁架可在高达 500 °C 的温度下使用。低温延长电缆有一层聚四氟乙烯类塑料护套。

使用 IHF02 很简单。它可以直接连接到常用的数据记录系统。热通量（以 W/m² 为单位）是通过将 IHF02 输出（一个小电压）除以灵敏度来计算的。灵敏度随 IHF02 在其产品证书上提供。温度传感器是传统的 K 型热电偶。IHF02 配备重型电缆和全不锈钢外壳，可防止水分渗入传感器，经证明非常可靠。它经得起长期的户外安装。

IHF02 更加适用于相对测量，即监测相对于某个参考时间点的趋势或将一个位置的热通量与另一位置的热通量进行比较。如果用户想要使用 IHF02 执行准确的绝对测量，而不是相对测量，则用户必须自己进行不确定性评估和系统误差校正。

IHF02 校准可追溯到国际标准。工厂校准方法遵循 ASTM C1130-17 的推荐做法。IHF02 在室温下校准，安装在金属散热器上。

IHF02热通量传感器独特的特性和优势：

1、高灵敏度

2、稳健性

3、适合在高温下使用

4、IP防护等级：IP67

5、与传感器主体电绝缘的信号线

IHF02热通量传感器建议用途：

工业装置中热通量和表面温度的趋势监测和比较测量，例如铝电解槽的外壳。

IHF02热通量传感器应用领域：

工业监测和控制/热通量和传热测量

IHF02热通量传感器规格：

被测量	热通量，温度
测量范围	（-100 至 100）x 10³ W/m²
灵敏度（标称）	250 x 10⁻⁹ V/(W/m²)
热通量传感器	热电堆
校准溯源性	到 SI 单位
温度感应器	K型热电偶
推荐的传感器数量	每个测量位置 2 个
额定工作温度范围	:
传感器及高温电缆	-30 至 +900 °C
可选黑色涂层	-30 至 +650 °C
可选磁铁架	-30 至 +500 °C
IP防护等级	IP67
标准电缆长度	:
高温电缆	1 米（见选项）
低温延长线	3 m（见选项）
订购代码	IHF02 – 高温电缆长度（米） – 低温延长电缆长度（米）
选项	・磁铁架・黑色涂层・更长的电缆・EC 型式检验证书 (ATEX) II 2 G EEx d IIC T6 ・IHF02 电缆端的连接器・低温延长电缆，带 2 个连接器，匹配电缆连接器和底盘连接器・底盘连接器，带内部布线（布线颜色代码与电缆颜色代码相同）
