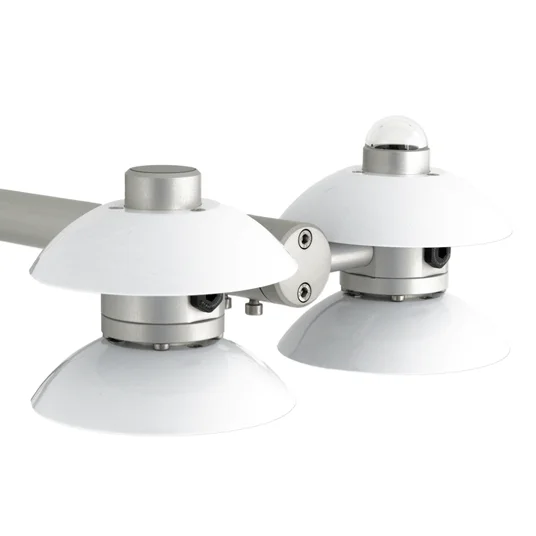

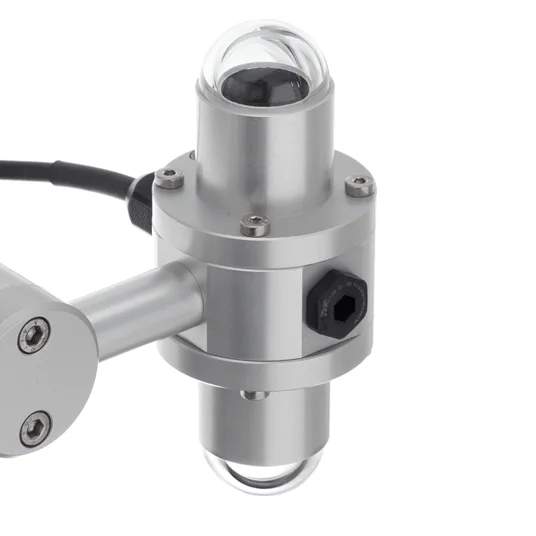

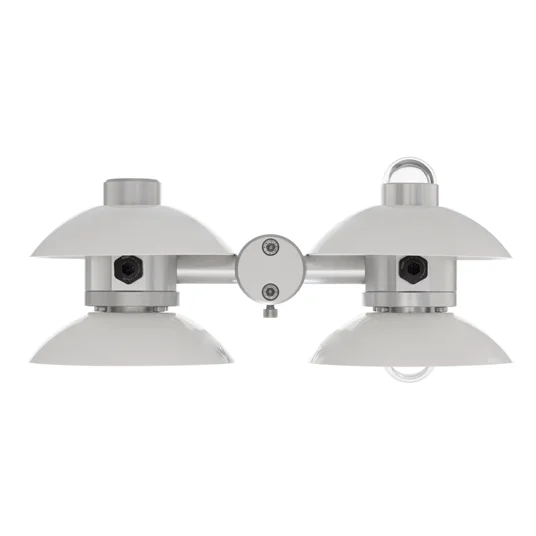

NR01 四分量净辐射计

更新时间:2023-06-05

浏览量:1492

品牌：Hukseflux
型号：NR01
描述：NR01四分量净辐射计，主要用于能量平衡和表面通量研究。它使用2个面朝上和2个面朝下的传感器，提供了4个单独的和反射太阳辐射以及下涌和上涌长波辐射测量。NR01因为相对于仪器的改进。优点包括其模块化设...
资料下载

在线订购
微信咨询

QQ咨询

在线客服

产品介绍

NR01 四分量净辐射计：用户手册  数据表

NR01测量表面辐射平衡的4个独立分量

NR01测量地表辐射平衡的4个独立分量：向下和向上的太阳辐射和长波辐射。太阳辐射传感器称为日射强度计，长波传感器称为热几何仪。从这4个独立的分量中得出净辐射。对于天空和表面温度的计算，有必要补偿热几何仪自身的辐射热（Stefan-Boltzmann定律）。为此，NR01的机身中包含了一个Pt100温度传感器。日照时间可根据WMO批准的日射强度法进行估算。

NR01 操作

使用NR01净辐射计很容易。它可以直接连接到常用的数据记录系统。用NR01输出(小电压)除以灵敏度计算辐照度(W/m2)。长波辐照度应使用仪器体温进行校正。所有传感器的灵敏度均在其产品证书上标有NR01。

NR01 好处

为了防止高温仪窗户上的冷凝水，NR01内部加热靠近高温仪。这使仪器保持在露点以上。由于水阻挡了长波辐射，加热将提高长波辐射测量的可靠性，特别是在夜间，凝结的风险高。长波辐射测量中的太阳偏移量很低。NR01净辐射计具有2对相同传感器的模块化设计:可以将仪器拆开并轻松更换单个传感器，并使用相同的程序重新校准它们。此外，NR01是实用的安装;它比竞争型号轻，并包括一个2轴水平装配。调平组件适合1英寸的NPS管(管的推荐外径为33.4 x 10⁻³m)， NR01附带的NR01垫片，也可以使用3 / 4英寸的NPS管。

建议使用

能量平衡研究

表面通量测量

气候网络

应用领域

建筑物理/隔热、热舒适性和能源预算测量

气象/地表能通量测量

NR01 四分量净辐射计规格：

测量	向下长波辐射、全球太阳辐射、净辐射、反射太阳辐射、向上长波辐射
可选测量值	反照率或太阳反射率、天空温度、太阳持续时间、表面温度
包括传感器	2 x相同ISO 9060二级日射强度计2 x相同150°视场角的日射强度仪
太阳光谱范围	285至3000 x 10⁻⁹ 米
太阳能校准可追溯性	至WRR
太阳能校准不确定度	<1.8%
光谱范围长波	4.5至40 x 10⁻⁶ 米
校准可追溯性长波	至WISG
长波校准不确定度	<7%
温度传感器	第100页
温度计上的加热器	12 VDC时为1.5 W
额定工作温度范围	-40至80°C
所需读数	4 x直流电压，
整平	双轴调平组件（包括在内）
安装	¾英寸NPS管（不包括在内）
标准电缆长度	2 x 5米（见选项）
*所需测量	仪表本体温度
选项	•更长的电缆，5米的倍数，电缆长度超过20米，10米的倍数 •10 kΩ thermistor instead of Pt100 temperature sensor
