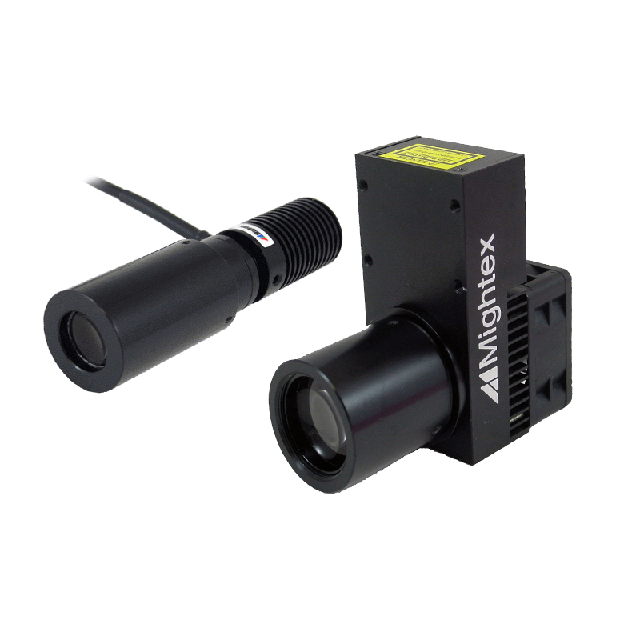

加拿大Mightex PLS 系列具有均匀照明的精密LED聚光灯-标准范围

更新时间:2024-04-12

浏览量:1041

  • 品牌：加拿大Mightex
  • 型号：PLS
  • 描述：Mightex 的 PLS 系列精密 LED 射灯是一种通用光源，可用于需要均匀和高强度照明的地方。高功率 LED 发射器和专有的高数值孔数值孔多元件非球面光学系统相结合，可产生具有高度轮廓分明的高功...
  • 资料下载
    在线订购

  • 微信咨询

    QQ咨询

    在线客服

产品介绍

PLS 系列具有均匀照明的精密LED聚光灯描述：

数据表

Mightex 的 PLS 系列零件编号：PLS-0340-030-02-S,PLS-0365-030-04-S,PLS-0365-030-13-S,PLS-0380-030-03-S,PLS-0385-030-04-S,PLS-0385-030-07-S,PLS-0385-030-11-S,PLS-0385-030-13-S,PLS-0390-030-03-S,PLS-0395-030-03-S,PLS-0400-030-S,PLS-0400-030-03-S,PLS-0400-030-04-S,PLS-0400-030-17-S,PLS-0405-030-03-S,PLS-0410-030-03-S,PLS-0415-030-03-S,PLS-0430-030-02-S,PLS-0455-030-S,PLS-0470-030-S,PLS-0470-030-14-S,PLS-0470-030-15-S,PLS-0471-030-02-S,PLS-0490-030-01-S,PLS-0505-030-S,PLS-0505-030-12-S,PLS-0530-030-S,PLS-0530-030-15-S,PLS-0540-030-14-S,PLS-0560-030-02-S,PLS-0590-030-S,PLS-0590-030-05-S,PLS-0617-030-S,PLS-0617-030-10-S,PLS-0625-030-S,PLS-0625-030-07-S,PLS-0656-030-S,PLS-0656-030-07-S,PLS-0680-030-S,PLS-0700-030-01-S,PLS-0720-030-01-S,PLS-0740-030-03-S,PLS-0740-030-10-S,PLS-0780-030-S,PLS-0810-030-02-S,PLS-0850-030-03-S,PLS-0870-030-01-S,PLS-0910-030-02-S,PLS-0940-030-S,PLS-0980-030-01-S,PLS-6500-030-S,PLS-6500-030-15-S,PLS-5500-030-S,PLS-5500-030-12-S,PLS-4000-030-S,PLS-3000-030-S,PLS-3000-030-12-S,PLS-0365-030-76-S,PLS-0405-030-65-S,PLS-0405-030-89-S,PLS-0470-030-50-S,PLS-0470-030-61-S,PLS-0470-030-92-S,PLS-0525-030-60-S,PLS-0525-030-79-S,PLS-0560-030-68-S,PLS-0560-030-84-S,PLS-0625-030-38-S,PLS-0625-030-42-S,PLS-0730-030-77-S,PLS-0850-030-68-S,PLS-6500-030-33-S,PLS-6500-030-65-S,PLS-0365-030-S,PLS-0365-030-S,PLS-0365-030-07-S,PLS-0365-030-11-S,PLS-0365-030-48-S,PLS-0385-030-S,PLS-0400-030-05-S,PLS-0405-030-50-S,PLS-0420-030-S,PLS-0420-030-03-S,PLS-0420-030-12-S,PLS-0425-030-03-S,PLS-0590-030-10-S,PLS-0657-030-S,PLS-0740-030-S,PLS-0740-030-03-S,PLS-0850-030-S

Mightex 的精密 LED 射灯由大功率 LED 发射器和专有的高数值孔数值孔多元件非球面光学系统组成。其结果是一个高功率、均匀的照明点，具有高度轮廓分明的边缘。

Mightex 的 PLS 系列精密 LED 射灯是一种通用光源，可用于需要均匀和高强度照明的地方。聚光灯前部的投影透镜可以滑动和锁定，以在不同的工作距离上聚焦照明图案。使用标准投影镜头时，光斑直径与工作距离成线性比例。

LED 发射器直接安装在光源的金属底座上，该底座还集成了散热器。这种配置很大限度地减少了 LED 发射器和散热器之间的热阻，从而实现了更好的散热。

多芯片 LED 发射器（即 B 型）已添加到产品组合中。其中一些 7W 至 15W LED 的总光功率超过 500mW，是单芯片 LED 功率的两倍。这种具有更高功率（7W 或更高）的 Type-B 型号具有冷却风扇，并且与 Type-A 型号相比具有不同的外形尺寸。请仔细检查安装图纸。冷却风扇的电源包含在 Type-B 精密 LED 射灯的价格中。

精密 LED 聚光灯包括一根 2 米长的电缆，末端有两个裸线端子。光源可由 Mightex LED 控制器或其他 LED 控制器和电流源驱动。

特征

具有高度轮廓分明的均匀照明光斑

高输出功率

多晶片非球面光学元件

广泛的可用波长范围

可调焦距

多种安装功能，适用于实验室和 OEM 应用

集成散热片

应用

通用光源

机器视觉

生物光子学

半导体设备

UV固化

性能规格

A 型和 B 型 PLS

零件编号 类型 (A or B) 1 波长 (nm) Iop (mA) Vop (V) 典型输出功率 (mW) 2
PLS-0340-030-02-S A 340 350 4.3 11
PLS-0365-030-04-S A 365 1000 3.65 180
PLS-0365-030-13-S B 365 3500 3.85 720
PLS-0380-030-03-S A 380 1000 3.2 65
PLS-0385-030-04-S A 385 1000 3.65 250
PLS-0385-030-07-S B 385 500 15 300
PLS-0385-030-11-S B 385 700 15.5 375
PLS-0385-030-13-S B 385 3500 3.75 900
PLS-0390-030-03-S A 390 1000 3.1 140
PLS-0395-030-03-S A 395 1000 3.1 150
PLS-0400-030-S A 400 350 3.5 50
PLS-0400-030-03-S A 400 1000 3.1 150
PLS-0400-030-04-S A 400 1000 3.5 380
PLS-0400-030-17-S B 400 1000 16.6 400
PLS-0405-030-03-S A 405 1000 3 180
PLS-0410-030-03-S A 410 1000 3 175
PLS-0415-030-03-S A 415 1000 3 120
PLS-0430-030-02-S A 430 500 3.8 100
PLS-0455-030-S A 530 1000 3.0 260
PLS-0470-030-S A 470 1000 3.9 110
PLS-0470-030-14-S B 470 3000 4.6 650
PLS-0470-030-15-S B 470 1000 15 450
PLS-0471-030-02-S A 471 350 3 75
PLS-0490-030-01-S A 490 350 3.5 80
PLS-0505-030-S A 505 1000 3.9 65
PLS-0505-030-12-S B 505 1000 12.2 185
PLS-0530-030-S A 530 1000 2.85 100
PLS-0530-030-15-S B 530 1000 15 200
PLS-0540-030-14-S B 540 broadband 3000 4.6 260
PLS-0560-030-02-S A 560 broadband 700 2.9 95
PLS-0590-030-S A 590 1000 3.9 35
PLS-0590-030-05-S B 590 500 9.5 130
PLS-0617-030-S A 617 1000 3.9 80
PLS-0617-030-10-S B 617 1000 10.8 200
PLS-0625-030-S A 625 1000 3.9 90
PLS-0625-030-07-S B 625 700 9.6 155
PLS-0656-030-S A 656 1000 3.9 180
PLS-0656-030-07-S B 656 700 9.6 420
PLS-0680-030-S A 680 600 2.7 20
PLS-0700-030-01-S A 700 500 2.1 27
PLS-0720-030-01-S A 720 600 2.2 39
PLS-0740-030-03-S A 740 1000 2.5 100
PLS-0740-030-10-S B 740 1000 9.5 300
PLS-0780-030-S A 780 800 2.5 60
PLS-0810-030-02-S A 810 800 2.2 65
PLS-0850-030-03-S A 850, 3W 1000 3 220
PLS-0870-030-01-S A 870 700 1.9 60
PLS-0910-030-02-S A 910 1000 1.9 60
PLS-0940-030-S A 940 700 1.5 50
PLS-0980-030-01-S A 980 500 1.4 16
PLS-6500-030-S A Glacier white 6,500K 1000 3.6 100
PLS-6500-030-15-S B Glacier white 6,500K 1000 15 400
PLS-5500-030-S A Cool white 5,500K 1000 3.9 85
PLS-5500-030-12-S B Cool white 5,500K 1000 12 400
PLS-4000-030-S A Warm white 4,000K 1000 3.9 85
PLS-3000-030-S A Warm white 3,000K 1000 2.8 70
PLS-3000-030-12-S B Warm white 3,000K 1000 12 320

A型和B型LED光源的安装图纸不同。前者不包括冷却风扇，而后者则包括。订购 B 型 LED 的 LED 控制器时，请确保将 AC/DC 电源适配器从“标准”12V 升级到 24V（P/N：ACC-SLC-24VU）。对于某些 LED 控制器，不建议在同一控制器上混合使用 Type-A 和 Type-B。请检查控制器规格进行确认。2. 由于制造工艺和操作参数（如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。

H型PLS

零件编号 波长 (nm) Iop (A) Vop (V) 典型输出功率 (mW) 1
PLS-0365-030-76-S 365 18 4.2 2200
PLS-0405-030-65-S 405 18 3.6 1400
PLS-0405-030-89-S 405 24 3.7 1700
PLS-0470-030-50-S 470 13 3.8 1850
PLS-0470-030-61-S 470 18 3.4 2150
PLS-0470-030-92-S 470 27 3.4 2500
PLS-0525-030-60-S 525 13 4.6 715
PLS-0525-030-79-S 525 18 4.3 850
PLS-0560-030-68-S 560 broadband 18 3.8 2800
PLS-0560-030-84-S 560 broadband 22 3.8 3100
PLS-0625-030-38-S 625 13 2.9 1450
PLS-0625-030-42-S 625 18 2.3 1800
PLS-0730-030-77-S 730 18 5.9 2100
PLS-0850-030-68-S 850 18 3.75 4400
PLS-6500-030-33-S Glacier white 6,500K 9 3.7 1100
PLS-6500-030-65-S Glacier white 6,500K 18 5.9 2000

由于制造工艺和工作参数（如温度和电流）的变化，任何给定 LED 的实际输出可能会有所不同。

已停产的零件

零件编号 类型 (A or B) 1 波长 (nm) Iop (mA) Vop (V) Output Power (mW) 2
PLS-0365-030-S A 365 500 3.8 50
PLS-0365-030-07-S B 365 500 15 250
PLS-0365-030-11-S B 365 700 15.8 310
PLS-0365-030-48-S H 365 12000 3.9 1100
PLS-0385-030-S A 385 500 3.8 50
PLS-0400-030-05-S A 400 1000 4.1 120
PLS-0405-030-50-S H 405 13000 3.8 1350
PLS-0420-030-S A 420 500 3.8 35
PLS-0420-030-03-S A 420 1000 3 160
PLS-0420-030-12-S B 420 1000 12 500
PLS-0425-030-03-S A 425 1000 3 160
PLS-0590-030-10-S B 590 1000 10 140
PLS-0657-030-S A 657 350 2.4 50
PLS-0740-030-S
(Replaced by PLS-0740-030-03-S) 		A 740 1000 2.5 100
PLS-0850-030-S A 850, 2W 1000 2.1 85
